Преобразователи термоэлектрические 1083866, 68821-17

68821-17
Преобразователи термоэлектрические 1083866 (далее по тексту - термопреобразователи или ТП) предназначены для измерений температуры газа на входе в силовую турбину после соплового аппарата 3-й ступени для 4-х газотурбинных установках типа TITAN 250.
Карточка СИ
Номер в госреестре 68821-17
Наименование СИ Преобразователи термоэлектрические
Обозначение типа СИ 1083866
Изготовитель "Ametek Power Instruments", США
Год регистрации 2017
МПИ (интервал между поверками) Первичная поверка до ввода в эксплуатацию
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Преобразователи термоэлектрические 1083866 (далее по тексту - термопреобразователи или ТП) предназначены для измерений температуры газа на входе в силовую турбину после соплового аппарата 3-й ступени для 4-х газотурбинных установках типа TITAN 250.

Описание

Принцип работы термопреобразователей основан на явлении возникновения термоэлектродвижущей силы (ТЭДС) в электрической цепи, состоящей из двух разнородных металлов или сплавов, места соединений (спаи) которых находятся при разной температуре. Величина термоэлектродвижущей силы определяется типом материалов чувствительных элементов (ЧЭ) и разностью температур мест соединения (спаев) чувствительных элементов.

Термопреобразователи являются ТП кабельного типа и состоят из одного ЧЭ (с номинальной статической характеристикой преобразования (НСХ) типа «N» по ГОСТ Р 8.585-2001) с изолированным рабочим спаем и минеральной изоляцией, помещенного в защитную арматуру с присоединительным элементом в виде плоского фланца, и удлинительных термоэлектродных проводов в тефлоновой изоляции. Защитная арматура ТП изготовлена из жаропрочного сплава Inconel 600. Рабочий конец защитной арматуры ТП имеет сложную форму.

Монтаж ТП осуществляется при помощи плоского фланца и неподвижного шестигранного штуцера с резьбой.

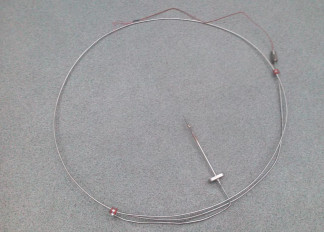

Фотография общего вида ТП представлена на рисунке 1.

Технические характеристики

Диапазон измерений температуры, пределы допускаемых отклонений ТЭДС ТП от НСХ по ГОСТ Р 8.585-2001 (МЭК 60584-1:2013) в температурном эквиваленте приведены в таблице 1. Основные технические характеристики ТП приведены в таблице 2.

1083866

Таблица 1 - Основные метрологические характеристики для преобразователей термоэлектрических

Условное

обозначение

НСХ

Класс

допуска

Диапазон измерений температуры, °С

Номинальное значение измеряемой температуры, °С

Пределы допускаемых отклонений ТЭДС ТП от НСХ, °С (где t - значение измеряемой температуры, °С)

N

2

от 0 до +333 включ.

+800

±2,5

св. +333 до +1000

±0,0075 t

Таблица 2 - Основные технические характеристики преобразователей термоэлектрических 1083866

Наименование характеристики

Значение

Электрическое сопротивление изоляции ТП между цепью чувствительного элемента и металлической частью защитной арматуры (при 500 В), МОм, не менее

500

Длина монтажной части ТП, мм

-    для зав. №№ ТЕ 1150/1-ТЕ 1155/1, ТЕ 1150/2-ТЕ 1155/2,

ТЕ 1150/3-ТЕ 1155/3, ТЕ 1150/4-ТЕ 1155/4, ТЕ 1150/5-ТЕ 1152/5

-    для зав. №№ ТЕ 1156/1-ТЕ 1161/1, ТЕ 1156/2-ТЕ 1161/2,

ТЕ 1156/3-ТЕ 116/3, ТЕ 1156/4-ТЕ 1161/4

233

333

Диаметр монтажной части ТП, мм

6,0

Длина ТП, см

-    для зав. №№ ТЕ 1150/1-ТЕ 1155/1, ТЕ 1150/2-ТЕ 1155/2,

ТЕ 1150/3-ТЕ 1155/3, ТЕ 1150/4-ТЕ 1155/4, ТЕ 1150/5-ТЕ 1152/5

-    для зав. №№ ТЕ 1156/1-ТЕ 1161/1, ТЕ 1156/2-ТЕ 1161/2,

ТЕ 1156/3-ТЕ 116/3, ТЕ 1156/4-ТЕ 1161/4

427

437

Длина удлинительных термоэлектродных проводов, см

87

Масса ТП, г

-    для зав. №№ ТЕ 1150/1-ТЕ 1155/1, ТЕ 1150/2-ТЕ 1155/2,

ТЕ 1150/3-ТЕ 1155/3, ТЕ 1150/4-ТЕ 1155/4, ТЕ 1150/5-ТЕ 1152/5

-    для зав. №№ ТЕ 1156/1-ТЕ 1161/1, ТЕ 1156/2-ТЕ 1161/2,

ТЕ 1156/3-ТЕ 116/3, ТЕ 1156/4-ТЕ 1161/4

625

680

Рабочие условия эксплуатации ТП:

-    диапазон температур окружающей среды, °С

-    относительная влажность воздуха, %, не более

от -40 до +200 95

Знак утверждения типа

наносится на титульный лист паспорта (в правом верхнем углу) методом штемпелевания или типографским способом.

Комплектность

Таблица 3 - Комплектность средства измерений

Наименование

Количество

Преобразователь термоэлектрический 1083866

51 шт.

Паспорт

51 экз.

Методика поверки МП 207.1-022-2017

1 экз.

Поверка

осуществляется по документу МП 207.1-022-2017 «Преобразователи термоэлектрические 1083866. Методика поверки», утвержденному ФГУП «ВНИИМС» 24 апреля 2017 г.

Основные средства поверки:

Рабочий эталон 3-го разряда по ГОСТ 8.558-2009 - термометр сопротивления эталонный ЭТС-100/1 (Регистрационный № 19916-10);

Рабочий эталон 2-го разряда по ГОСТ 8.558-2009 - преобразователи термоэлектрические эталонные ТППО (Регистрационный № 19254-10);

Термостаты переливные прецизионные ТПП-1 (Регистрационный № 33744-07); Калибраторы температуры JOFRA серий ATC-R и RTC-R (Регистрационный № 46576-11); Калибраторы температуры КТ-5.3 (Регистрационный № 65779-16);

Измеритель температуры многоканальный прецизионный МИТ 8.10(М) (Регистрационный № 19736-11).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится в паспорт ТП.

Сведения о методах измерений

отсутствуют.

Нормативные документы, устанавливающие требования к преобразователям термоэлектрическим 1083866

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.

ГОСТ 6616-94 Преобразователи термоэлектрические. Общие технические условия. ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования.

Международный стандарт МЭК 60584-1:2013 Термопары. Часть 1. Градуировочные таблицы и допуски.

ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.
