Государственный реестр средств измерений

Преобразователи термоэлектрические 361257-100, 68823-17

68823-17
Преобразователи термоэлектрические 361257-100 (далее по тексту - термопреобразователи или ТП) предназначены для измерений температуры нагнетания компрессора в 4-х газотурбинных установках типа TITAN 250.
Документы
Карточка СИ
Номер в госреестре 68823-17
Наименование СИ Преобразователи термоэлектрические
Обозначение типа СИ 361257-100
Изготовитель "Ametek Power Instruments", США
Год регистрации 2017
МПИ (интервал между поверками) Первичная поверка до ввода в эксплуатацию
Стоимость поверки Узнать стоимость
Описание типа скачать

Назначение

Преобразователи термоэлектрические 361257-100 (далее по тексту - термопреобразователи или ТП) предназначены для измерений температуры нагнетания компрессора в 4-х газотурбинных установках типа TITAN 250.

Описание

Принцип работы термопреобразователей основан на явлении возникновения термоэлектродвижущей силы (ТЭДС) в электрической цепи, состоящей из двух разнородных металлов или сплавов, места соединений (спаи) которых находятся при разной температуре. Величина термоэлектродвижущей силы определяется типом материалов чувствительных элементов (ЧЭ) и разностью температур мест соединения (спаев) чувствительных элементов.

Термопреобразователи являются ТП кабельного типа и состоят из одного ЧЭ (с номинальной статической характеристикой преобразования (НСХ) типа «N» по ГОСТ Р 8.585-2001) с изолированным рабочим спаем и минеральной изоляцией, помещенного в защитную арматуру с присоединительным элементом в виде плоского фланца, и удлинительных термоэлектродных проводов в тефлоновой изоляции. Защитная арматура ТП изготовлена из жаропрочного сплава Inconel 600. Рабочий конец защитной арматуры ТП имеет сложную форму.

Монтаж ТП осуществляется при помощи плоского фланца и неподвижного шестигранного штуцера с резьбой.

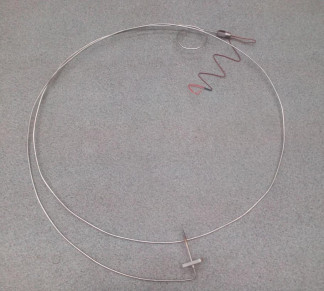

Фотография общего вида ТП представлена на рисунке 1.

Технические характеристики

Диапазон измерений температуры, пределы допускаемых отклонений ТЭДС ТП от НСХ по ГОСТ Р 8.585-2001 (МЭК 60584-1:2013) в температурном эквиваленте приведены в таблице 1. Основные технические характеристики ТП приведены в таблице 2.

361257-100

Таблица 1 - Основные метрологические характеристики для преобразователей термоэлектрических

Условное

обозначение

НСХ

Класс

допуска

Диапазон измерений температуры, °С

Номинальное значение измеряемой температуры, °С

Пределы допускаемых отклонений ТЭДС ТП от НСХ, °С (где t - значение измеряемой температуры, °С)

N

1

от 0 до +375 включ.

+800

±1,5

св. +375 до +800

±0,004 t

Таблица 2 - Основные технические характеристики преобразователей термоэлектрических

361257-100

Наименование характеристики

Значение

Электрическое сопротивление изоляции ТП между цепью чувствительного элемента и металлической частью защитной арматуры (при 500 В), МОм, не менее

500

Длина монтажной части ТП, мм

103

Диаметр монтажной части ТП, мм

6,0

Длина ТП, см

475

Длина удлинительных термоэлектродных проводов, см

86

Масса ТП, г

675

Рабочие условия эксплуатации ТП:

-    диапазон температур окружающей среды, °С

-    относительная влажность воздуха, %, не более

от -40 до +200 95

Знак утверждения типа

наносится на титульный лист паспорта (в правом верхнем углу) методом штемпелевания или типографским способом.

Комплектность

Таблица 3 - Комплектность средства измерений

Наименование

Количество

Преобразователь термоэлектрический 361257-100

13 шт.

Паспорт

13 экз.

Поверка

осуществляется по документу МИ 3090-2007 «Рекомендация. ГСИ. Преобразователи термоэлектрические с длиной погружаемой части менее 250 мм. Методика поверки».

Основные средства поверки:

Рабочий эталон 3-го разряда по ГОСТ 8.558-2009 - термометр сопротивления эталонный ЭТС-100/1 (Регистрационный № 19916-10);

Рабочий эталон 2-го разряда по ГОСТ 8.558-2009 - преобразователи термоэлектрические эталонные ТППО (Регистрационный № 19254-10);

Термостат с флюидизированной средой FB-08 (Регистрационный № 44370-10); Измеритель температуры многоканальный прецизионный МИТ 8.10(М) (Регистрационный № 19736-11).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится в паспорт ТП.

Сведения о методах измерений

отсутствуют.

Нормативные документы, устанавливающие требования к преобразователям термоэлектрическим 361257-100

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.

ГОСТ 6616-94 Преобразователи термоэлектрические. Общие технические условия. ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования.

Международный стандарт МЭК 60584-1:2013 Термопары. Часть 1. Градуировочные таблицы и допуски.

ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.

68823-17
Номер в ГРСИ РФ:
68823-17
Производитель / заявитель:
"Ametek Power Instruments", США
Год регистрации:
2017
