| Номер в госреестре | 68824-17 |
| Наименование СИ | Измерители-регуляторы температуры цифровые |
| Обозначение типа СИ | XMCT-432A20 |
| Изготовитель | "Kunshan Instrument General Factory", Китай |
| Год регистрации | 2017 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Измерители-регуляторы температуры цифровые XMCT-432A20 (далее - измерители) предназначены для измерений и автоматического регулирования температуры окружающего воздуха в составе гидротурбины Зарагижской ГЭС.
Принцип действия измерителей основан на аналого-цифровом преобразовании температуры, измеряемой термометрами сопротивления внутри и снаружи шахты генератора в цифровой код с его дальнейшей передачей в компьютер для мониторинга температур.
Конструктивно измеритель выполнен в компактном пластиковом неразборном корпусе для щитового монтажа. Измеритель имеет 2 входных канала и 3 канала вывода данных, а также снабжен тремя жидкокристаллическими дисплеями:
- дисплеи PV1, PV2 - отображает информацию, поступающую с термопреобразователей сопротивления, измеряющих температуру внутри и снаружи шахты генератора;
- дисплей PV3 - отображает значение разности температур внутри и снаружи шахт генератора. На лицевой части измерителя также расположены управляющие кнопки. Клеммы для
подключения напряжение питания и вывода выходного сигнала расположены с тыльной стороны корпуса измерителя.

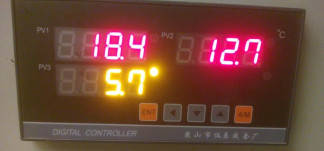

Общий вид измерителя представлен на рисунке 1.
■'8 ч /гп 1Т
Рисунок 1 - Общий вид измерителя-регулятора температуры цифрового XMCT-432A20 Пломбирование измерителей не предусмотрено.
Измерители-регуляторы температуры цифровые XMCT-432A20 имеют только встроенное, метрологически значимое программное обеспечение (ПО). Данное ПО устанавливается в энергонезависимую память измерителей на заводе-изготовителе во время производственного цикла. Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию. Идентификационные данные программного обеспечения -отсутствуют.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014.
приведены в таблице 1.
Таблица 1
| Наименование характеристики | Значение |
| Диапазон измерений температуры, °С | от 0 до +150 |
| Условное обозначение номинальной статической характеристики преобразования (НСХ) по ГОСТ 6651-2009/ МЭК 60751 | Pt100 |
| Пределы допускаемой основной приведенной погрешности измерений, % (от диапазона измерений) | ±0,5 |
| Разрешающая способность, °С | 0,1 |
| Выходной сигнал, мА | от 4 до 20 |
| Пределы допускаемой дополнительной приведенной погрешности от измерения температуры окружающей среды в диапазоне рабочих температур, %/ 1 °С | ±0,025 |
| Параметры электропитания: - напряжение переменного тока, В - частота переменного тока, Гц | от 198 до 242 от 48 до 52 |
| Потребляемая мощность, Вт | 10 |
| Габаритные размеры (длинахглубинахвысота), мм | 160x80x120 |
| Масса, кг, не более | 0,5 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, %, не более - атмосферное давление, кПа | от -20 до +50 85 (без конденсации) от 84 до 106,7 |
наносится на титульный лист паспорта (в правом верхнем углу) методом штемпелевания.
Измеритель-регулятор температуры цифровой XMCT-432A20 3 шт.
Паспорт (на русском языке) 3 экз.
Методика поверки 1 экз.
осуществляется по документу МП 207.1-024-2016 «Измерители-регуляторы температуры цифровые XMCT-432A20. Методика поверки», утвержденному ФГУП «ВНИИМС» 19.11.2016 г. Основные средства поверки:
- калибратор многофункциональный и коммуникатор ВЕАМЕХ MC6 (-R) (Регистрационный № 52489-13),
- мера электрического сопротивления многозначная МС3071 (Регистрационный № 66932-17). Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) в паспорт.
отсутствуют.
Нормативные документы, устанавливающие требования к измерителям-регуляторам температуры цифровым XMCT-432A20
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.
