| Номер в госреестре | 68825-17 |
| Наименование СИ | Калибраторы |
| Обозначение типа СИ | 8010 |
| Изготовитель | Общество с ограниченной ответственностью НПЦ «Динамика» - Научно-производственный центр «Диагностика, надежность машин и комплексная автоматизация» (ООО НПЦ «Динамика»), г. Омск |
| Год регистрации | 2017 |
| Срок свидетельства | 05.10.2027 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Калибраторы 8010 (далее - калибраторы) предназначены для воспроизведения напряжения постоянного и переменного тока.
Принцип действия калибраторов основан на цифроаналоговом преобразовании напряжения постоянного и переменного тока.
Калибраторы состоят из микроконтроллера и генератора с программируемым синтезатором частоты, предназначенным для воспроизведения напряжения переменного тока заданной амплитуды, частоты и скважности, а также величины напряжения постоянного тока, соответствующей ТЭДС термопары типов L и K. Функции управления и отображения информации возложены на цветной графический индикатор с сенсорным экраном. Питание калибратора осуществляется от аккумуляторного блока 8512.
Калибраторы соответствует требованиям ТР ТС 012/2011, ГОСТ 31610.0-2014, ГОСТ 31610.11-2012 и могут применяться во взрывоопасных зонах любого класса в соответствии с ГОСТ 31610.10-2012, в которых возможно образование взрывоопасных смесей категорий IIA, IIB, IIC температурных классов Т1-Т3 по классификации ГОСТ 31610.0-2014. Маркировка взрывозащиты калибраторов 0 Ex ia IIC T3.

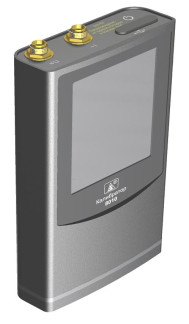

Общий вид средства измерений представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.
Место нанесения знака поверки
OEx ia IIC T3 Ga X
Калибратор ЗОЮ
ОС ВО ЗАО ТИБР ТС RU C-RU.rB08.A.OO -20“С S ta з 6СГС IP54
Разъемы U:Uo=5V I: Ui=15V lo=100mA ii=13mA Co=10mF Ci=0.01pF Los5mH Li=0,01mH
Калибраторы работают под управлением специального программного обеспечения, предназначенного для обеспечения функционирования и взаимодействия всех узлов калибратора. Программное обеспечение выполняет следующие функции:
- управление режимами воспроизведения сигналов напряжения постоянного и переменного токов;
- индикацию измерительной информации.
Метрологические характеристики нормированы с учетом влияния на них программного обеспечения.
Конструкция калибраторов исключает возможность несанкционированного влияния на программное обеспечение и измерительную информацию.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | 8010.hex |
| Номер версии (идентификационный номер) ПО | не ниже 1.0 |
| Цифровой идентификатор ПО | недоступен |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон воспроизведений напряжения переменного тока в диапазоне частот от 6 до 160 кГц, мВ | от 0,1 до 600,0 |
| Пределы допускаемой основной относительной погрешности воспроизведений напряжения переменного тока в диапазоне частот от 6 до 160 кГц, % | ±5 |
| Диапазон воспроизведений частоты сигнала напряжения переменного тока, кГц | от 6 до 160 |
| Пределы допускаемой основной относительной погрешности воспроизведений частоты сигнала напряжения переменного тока, % | ±0,02 |
| Диапазон воспроизведений напряжения постоянного тока, мВ | от -10 до +15 |
| Пределы допускаемой основной абсолютной погрешности воспроизведений напряжения постоянного тока, мкВ | ±13 |
| Предел допускаемой дополнительной погрешности воспроизведений напряжения переменного тока от изменения температуры окружающего воздуха в рабочем диапазоне температур, в долях пределов допускаемой основной погрешности | 0,5 |
| Предел допускаемой дополнительной погрешности воспроизведений частоты сигнала напряжения переменного тока от изменения температуры окружающего воздуха в рабочем диапазоне температур, в долях пределов допускаемой основной погрешности | 0,5 |
| Предел допускаемой дополнительной погрешности воспроизведений напряжения постоянного тока от изменения температуры окружающего воздуха в рабочем диапазоне температур, в долях пределов допускаемой основной погрешности | 1,0 |
| Предел допускаемой дополнительной погрешности воспроизведений напряжения постоянного и переменного тока от изменения относительной влажности окружающего воздуха в рабочем диапазоне температур, в долях пределов допускаемой основной погрешности | 0,5 |
| Предел допускаемой дополнительной погрешности воспроизведений напряжения постоянного и переменного тока от воздействия внешнего электромагнитного поля, в долях пределов допускаемой основной погрешности | 0,5 |
| Нормальные условия воспроизведений: - температура окружающего воздуха, °С - относительная влажность, % - атмосферное давление, кПа | от +15 до +25 от 30 до 80 от 86 до 106 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Напряжение питания постоянного тока, В | от 3,3 до 4,3 |
| Потребляемая мощность, Вт, не более | 1,6 |
| Габаритные размеры, мм, не более: | |
| - длина | 24 |
| - ширина | 68 |
| - высота | 144 |
| Масса, кг, не более | 0,3 |
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность при температуре +3 5 °С, %, не более - атмосферное давление, кПа - напряженность электромагнитного поля частотой 50 Гц, А/м, не более | от -20 до +60 98 от 86 до 106 400 |
| Средний срок службы, лет | 10 |
| Средняя наработка на отказ, ч | 80000 |
| Маркировка взрывозащиты | 0Ex ia IIC T3 Ga X |
| Степень защиты, обеспечиваемая оболочкой, по ГОСТ 14254-96 | IP54 |
наносится на заднюю панель калибраторов фотохимическим способом и на титульные листы руководства по эксплуатации и формуляра.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Калибратор 8010 | КОБМ.441324.010 | 1 шт. |
| Комплект 8010 в составе: | КОБМ.421948.035 | 1 комплект |
| Кабель ВЧ 8010 | КОБМ.685621.197 | 1 шт. |
| Кабель датчика 5703 | КОБМ.685661.012 | 1 шт. |
| Колодка MSTB 2,5/3-ST Phoenix contact | - | 1 шт. |
| Блок аккумуляторный 8512 | КОБМ.563551.012 | 1 шт. |
| Кабель USB A - mini USB 1,2 м | - | 1 шт. |
| Сетевое зарядное устройство TC312b Ippon | - | 1 шт. |
| Сумка | - | 1 шт. |
| Формуляр | КОБМ.441324.010 ФО | 1 экз. |
| Руководство по эксплуатации | КОБМ.441324.010 РЭ | 1 экз. |
| Методика поверки | КОБМ.441324.010 МП | 1 экз. |
осуществляется по документу КОБМ.441324.010 МП «ГСИ. Калибраторы 8010. Методика поверки», утвержденному ФБУ «Омский ЦСМ» 29.06.2017 г.
Основные средства поверки:
- мультиметр цифровой 34410A (рег. №47717-11): предел измерений в режиме измерения постоянного тока 100 мВ, пределы допускаемой основной абсолютной погрешности измерений постоянного тока ± (0,00005-Цж + 0,000035/Цпр) В; предел измерений в режиме измерения переменного тока 1 В, пределы допускаемой основной абсолютной погрешности измерений переменного тока ± (0,012-Цж + 0,005/Цпр) В; диапазон измерений в режиме измерения частоты переменного тока от 40 Гц до 300 кГц, пределы допускаемой основной абсолютной погрешности измерений частоты переменного тока ± (0,00007%изм) Гц.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик калибраторов с требуемой точностью.
Знак поверки наносится:
- в виде оттиска поверительного клейма в разделе «Свидетельство о поверке» формуляра на калибратор КОБМ.441324.010 ФО и калибратор в соответствии с рисунком 2 при первичной поверке;
- в виде оттиска поверительного клейма на свидетельство о поверке и калибратор в соответствии с рисунком 2 при периодической поверке.
приведены в эксплуатационном документе.
ГОСТ 12.2.091-2002 Безопасность электрических контрольно-измерительных приборов и лабораторного оборудования. Часть 1. Общие требования
К0БМ.441324.010 ТУ Калибратор 8010. Технические условия
ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы
ГОСТ Р 8.648-2015 ГСИ. Государственная поверочная схема для средств измерений
