| Номер в госреестре | 68826-17 |
| Наименование СИ | Датчики избыточного давления в ударной волне |
| Обозначение типа СИ | ДИД-700, ДИД-3000 |
| Изготовитель | Федеральное государственное унитарное предприятие "Научно-исследовательский институт прикладной акустики" (ФГУП "НИИПА"), Московская обл., г. Дубна |
| Год регистрации | 2017 |
| Срок свидетельства | 05.10.2027 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Датчики избыточного давления в ударной волне ДИД-700, ДИД-3000 (далее - датчик) предназначены для преобразования избыточного давления в ударной волне в электрический сигнал, амплитуда которого пропорциональна избыточному давлению, при исследованиях переходных процессов в воздушной среде.
Принцип действия датчика основан на использовании тензоэлектрического эффекта.
Измеряемое давление вызывает деформацию тензочувствительного элемента, представляющего собой четыре идентичных пьезорезистора, имплантированных в канавки, вытравленные на поверхности кремниевой мембраны и соединенных по мостовой схеме. Внешнее давление вызывает деформацию мембраны, что приводит к разбалансировке моста. Значение создаваемого напряжения рассогласования (полезный сигнал) прямо пропорционально приложенному давлению.
Сигнал от тензочувствительного элемента дополнительно фильтруется и усиливается встроенной в корпус датчика электронной схемой.
Датчик конструктивно состоит из тензочувствительного элемента, электронной схемы, которые размещены в цилиндрическом корпусе из нержавеющей стали, и разъема для снятия электрического сигнала.
Датчики ДИД-700 и ДИД-3000 отличаются номинальной чувствительностью и диапазоном измерений избыточного давления.

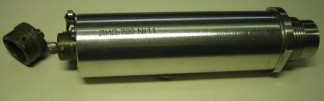

Общий вид датчика с указанием места пломбирования от несанкционированного доступа представлен на рисунке 1.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение | |
| ДИД-700 | ДИД-3000 | |
| Диапазон измерений избыточного давления, кПа | от 30 до 700 | от 150 до 3000 |
| Номинальное значение коэффициента преобразования, мВ/кПа | 13,6 | 3,26 |
| Отклонения от номинального значения коэффициента преобразования датчика, %, не более | ±5,0 | |
| Нелинейность амплитудной характеристики, %, не более | 5,0 | 2,0 |
| Собственная резонансная частота, кГц, не менее | 50 | |
| Диапазон рабочих частот, Гц | от 0,5 до 10000 | |
| Неравномерность амплитудно-частотной характеристики, %, не более | 10,0 | |
| Пределы допускаемой относительной погрешности измерения давления | ±10,0 | |
| Уровень собственных шумов, мВ, не более | 5 | |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: напряжение питания постоянного тока, В | 12±1 |
| Потребляемый ток при номинальном напряжении, •мА, не более | 8 |
| Габаритные размеры датчика, мм, не более: диаметр длина | 39 145 |
| Масса датчика, кг, не более | 0,4 |
| Условия эксплуатации: температура окружающей среды, °С относительная влажность при температуре +25 °С, %, не более изменение давления относительно нормального атмосферного, кПа | от -10 до +50 95 от -40 до +50 |
| Средний срок службы, лет Средняя наработка на отказ, ч | 8 35000 |
наносится на корпус датчика методом металлопластики и на титульный лист паспорта типографским способом.
Таблица 3 - Комплектность датчиков ДИД-700, ДИД-3000
| Наименование | Обозначение | Количество |
| 1 | 2 | 3 |
| Датчик избыточного давления в ударной волне ДИД-700/ДИД-3000 | ЯТЖИ.406239.004 (ДИД-700) или ЯТЖИ.406239.004-01 (ДИД-3000) | 1 шт. |
| 1 | 2 | 3 |
| Паспорт | ЯТЖИ.406239.004ПС (ДИД-700) или ЯТЖИ.406239.004-01ПС (ДИД-3000) | 1 экз. |
| Разъем | 62IN-16JC-10P | 1 шт. |
| Методика поверки | МП 2520-067-2016 | 1 экз. |
осуществляется по документу МП 2520-067-2016 «Датчики избыточного давления в ударной волне ДИД-700, ДИД-3000. Методика поверки», утвержденному ФГУП «ВНИИМ им Д.И. Менделеева» 21 марта 2017 г.
Основные средства поверки:
*
эталонная установка УБК-2М , воспроизводимое импульсное переменное давление 10 - 25-106 Па, диапазон длительностей 5,0 ■ 10-3 - 10,0 с, постоянное избыточное импульсное давление 0 - 5,0 ■ 106 Па, СКО 1,0 %;
*
эталонная установка для воспроизведения импульсного давления УУТ-4 , воспроизводимое импульсное давление до 0,1 МПа, диапазон длительностей 1 • 10-5 - 5,0 ■ 10-3с, СКО 1,0 %; осциллограф цифровой TDS1002B, полоса 60,0 МГц, дискретизация 1,0 ГГц/канал в реальном времени, развертка по вертикали 2,0 мВ -5,0 В/дел., по горизонтали
5 нс - 50,0 с/дел, рег. № 32618-06;
источник питания постоянного тока регулируемый Б5-6003 ПРО, выходное напряжение от 0 до 60 В, выходной ток от 0 до 3,0 А, погрешность установки U=±(0,005^ ^ст^ 0,1), рег. № 37470-08.
*
Входит в состав Государственного первичного специального эталона единицы давления для области переменных давлений ГЭТ-131-81, исследован 11.03.2016 г.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на «Свидетельство о поверке» и в паспорт.
приведены в эксплуатационном документе.
ГОСТ Р 8.801-2012 Государственная поверочная схема для средств измерений переменного
2 7 14
давления в диапазоне от 1 • 10 до 2,5• 10 Па для частот от 5^10" до 1 • 10 Гц и длительностей
1 • 10-5 до 10 с при постоянном давлении до 5 • 106 Па
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»
ГОСТ 22520-85 Датчики давления разрежения и разности давлений с электрическими аналоговыми выходными сигналами ГСП. Общие технические условия.
Технические условия ЯТЖИ.406239.004ТУ. Датчики избыточного давления в ударной волне ДИД-700, ДИД-3000
