Преобразователи измерительные YTA моделей YTA610, YTA710, 68827-17

68827-17
Преобразователи измерительные серии YTA моделей YTA610, YTA710 (далее -преобразователи или ИП) предназначены для преобразования сигналов, поступающих от термопреобразователей сопротивления (ТС), термоэлектрических преобразователей (ТП), омических устройств, а также от преобразователей с выходным сигналом в виде напряжения постоянного тока, в унифицированные аналоговые сигналы постоянного тока в диапазоне от 4 до 20 мА с наложением на них цифрового частотно-модулированного сигнала по протоколам HART, BRAIN, а также в цифровые сигналы для передачи по протоколам FOUNDATION Fieldbus, Profibus.
Карточка СИ
Номер в госреестре 68827-17
Наименование СИ Преобразователи измерительные
Обозначение типа СИ YTA моделей YTA610, YTA710
Изготовитель "Yokogawa Electric Corporation", Япония; Заводы изготовители: "Yokogawa Electric Asia Pte. Ltd.", Сингапур; "Yokogawa Electric China Co., Ltd.", Китай
Год регистрации 2017
Срок свидетельства 05.10.2027
МПИ (интервал между поверками) 5 лет
Описание типа скачать
Методика поверки скачать

Назначение

Преобразователи измерительные серии YTA моделей YTA610, YTA710 (далее -преобразователи или ИП) предназначены для преобразования сигналов, поступающих от термопреобразователей сопротивления (ТС), термоэлектрических преобразователей (ТП), омических устройств, а также от преобразователей с выходным сигналом в виде напряжения постоянного тока, в унифицированные аналоговые сигналы постоянного тока в диапазоне от 4 до 20 мА с наложением на них цифрового частотно-модулированного сигнала по протоколам HART, BRAIN, а также в цифровые сигналы для передачи по протоколам FOUNDATION Fieldbus, Profibus.

Описание

Принцип действия преобразователей измерительных серии YTA моделей YTA610, YTA710 основан на измерении и преобразовании сигналов, поступающих от термопреобразователей сопротивления, термоэлектрических преобразователей, омических устройств, а также от преобразователей с выходным сигналом в виде напряжения постоянного тока, в унифицированный выходной сигнал постоянного тока в диапазоне от 4 до 20 мА с наложением на него цифрового частотно-модулированного сигнала в стандартах HART, BRAIN, а также в цифровые сигналы для передачи по протоколам FOUNDATION Fieldbus, Profibus.

Сигнал с подключенного устройства поступает на вход ИП, где преобразуется с помощью аналогово-цифрового преобразователя (АЦП) в дискретный сигнал. Дискретный сигнал обрабатывается с помощью микропроцессора и поступает либо на модулятор цифрового протокола FOUNDATION Fieldbus, Profibus, либо на цифро-аналоговый преобразователь (ЦАП), где происходит преобразование в унифицированный аналоговый сигнал постоянного тока. ИП содержит частотный модулятор HART, BRAIN-протокола, который накладывается на аналоговый выходной сигнал.

Преобразователи измерительные серии YTA моделей YTA610, YTA710 представляют собой одноканальные или двухканальные устройства для полевого монтажа и конструктивно выполнены в цилиндрическом ударопрочном корпусе из алюминиевого сплава или нержавеющей стали с закручивающейся крышкой. Внутри корпуса расположен встроенный цифровой индикатор (опция), а также блок электроники с клеммами для подключения входных сигналов, вывода выходных сигналов и питания.

Конфигурацию преобразователей (тип входного сигнала, диапазон измерений, схему подключения и т.д.) можно изменять, используя коммуникаторы, клавиши на лицевой панели индикатора (опция) или через вспомогательный интерфейс при помощи персонального компьютера.

Преобразователи измерительные серии YTA моделей YTA610, YTA710 различаются друг от друга по метрологическим и техническим характеристикам.

Общий вид преобразователей измерительных серии YTA моделей YTA610, YTA710 представлен на рисунке 1.

Пломбирование преобразователей измерительных серии YTA моделей YTA610, YTA710 не предусмотрено.

Преобразователи изготавливаются в общепромышленном и взрывозащищенном исполнении.

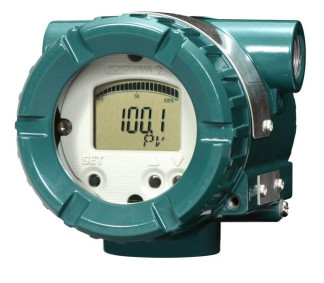

Рисунок 1 - Общий вид преобразователей измерительных серии YTA

моделей YTA610, YTA710

Программное обеспечение

Программное обеспечение (ПО) у преобразователей измерительных серии YTA моделей YTA610, YTA710 состоит из встроенной и автономной части ПО. Для функционирования преобразователей необходимо наличие встроенной части ПО. Метрологически значимой является только встроенная часть ПО.

Уровень защиты встроенной части ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014: программное обеспечение защищено от преднамеренных изменений с помощью специальных программных средств.

Идентификационные данные встроенной части ПО преобразователей измерительных серии YTA моделей YTA610, YTA710 приведены в таблице 1.

Таблица 1 - Идентификационные данные встроенной части ПО

Идентификационные данные (признаки)

Значение

Идентификационное наименование встроенного ПО

Software

Номер версии (идентификационный номер) ПО

не ниже r1.01

Цифровой идентификатор программного обеспечения

-

Уровень защиты автономной части ПО от непреднамеренных и преднамеренных изменений - «средний» в соответствии с рекомендацией по метрологии Р 50.2.077-2014: программное обеспечение защищено от преднамеренных изменений с помощью специальных программных средств.

Идентификационные данные автономной части ПО преобразователей измерительных серии YTA моделей YTA610, YTA710 приведены в таблице 2.

Таблица 2 - Идентификационные данные автономной части ПО

Идентификационные данные (признаки)

Значение

Идентификационное наименование автономного ПО

FieldMate

Номер версии (идентификационный номер) ПО

не ниже R2.00

Цифровой идентификатор программного обеспечения

-

Технические характеристики

Основные метрологические и технические характеристики преобразователей измерительных серии YTA моделей YTA610, YTA710 приведены в таблицах 3-5.

Таблица 3 - Метрологические характеристики преобразователей измерительных серии YTA модели YTA610

Тип НСХ, входные сигналы(2)

Минимальный

интервал

измерений

Пределы допускаемой основной погрешности (при температуре окружающей среды 0«кр) от +21 до +25 °С) (3)(4)(5)(6)

Пределы допускаемой дополнительной абсолютной погрешности от влияния температуры окружающей среды (Докр) / 10 °С(7)

Диапазон измерений (1)

Абсолютная погрешность АЦП (Дацп)

Приведенная погрешность ЦАП (Дцап) (от

настроенного

интервала

измерений),

%

Pt100 (а=0,00385 °С-1)

от 18,52 до 390,48 Ом

от -200 до +850 °С

10 °С

±0,14 °С

±0,03

±(0,08 °С + 0,02 %

(от измеряемой величины))

Pt200 (а=0,00385 °С-1)

от 37,04 до 780,96 Ом

от -200 до +850 °С

10 °С

±0,25 °С

±0,03

±(0,08 °С + 0,02 %

(от измеряемой величины))

Pt500 (а=0,00385 °С-1)

от 92,6 до 1952,4 Ом

от -200 до +850 °С

10 °С

±0,18 °С

±0,03

±(0,08 °С + 0,02 %

(от измеряемой величины))

Pt1000 (а=0,00385 °С-1)

от 185,2 до 2120,5 Ом

от -200 до +300 °С

10 °С

±0,18 °С

±0,03

±(0,08 °С + 0,02 %

(от измеряемой величины))

Cu10 (а=0,00427 °С-1)

от 6,331 до 14,82 Ом

от -70 до +150°С

10 °С

±1,30 °С

±0,03

±(0,08 °С + 0,02 %

(от измеряемой величины))

Ni120

(а=0,00672°С-1)

от 73,10 до 471,20 Ом

от -70 до +320°С

10 °С

±0,14 °С

±0,03

±(0,08 °С + 0,02 %

(от измеряемой величины))

Тип НСХ, входные сигналы(2)

Диапазон измерений (1)

Минимальный

интервал

измерений

Пределы допускаемой основной погрешности (при температуре окружающей среды 0<жр) от +21 до +25 °С) (3)(4)(5)(6)

Пределы допускаемой дополнительной абсолютной погрешности от влияния температуры окружающей среды (Докр) / 10 °С(7)

Абсолютная погрешность АЦП (Дацп)

Приведенная погрешность ЦАП (Дцап) (от

настроенного

интервала

измерений),

%

B

от +0,033 до +0,431 мВ включ.

от +100 до +300 °С

25 °С

±3,0 °С

±0,03

±(1 °С + 0,02 %

(от измеряемой величины))

св. +0,431 до +13,820 мВ

от +300 до +1820 °С

2

°

О

±0,77 °С

±0,03

±(0,5 °С + 0,02 %

(от измеряемой величины))

E

от -8,825 до -2,787 мВ включ.

от -200 до -50 °С включ.

2

°

о

±0,40 °С

±0,03

±(0,08 °С + 0,02 %

(от измеряемой величины))

св. -2,787 до +76,373 мВ

св. -50 до +1000°С

±0,20 °С

±0,03

J

от -7,890 до -2,431 мВ включ.

от -200 до -50 °С включ.

2

°

о

±0,35 °С

±0,03

±(0,08 °С + 0,02 %

(от измеряемой величины))

св. -2,431 до +69,553 мВ

св. -50 до + 1200 °С

±0,25 °С

±0,03

К

от -5,891 до -1,889 мВ включ.

от -200 до -50 °С включ.

2

°

о

±0,50 °С

±0,03

±(0,08 °С + 0,02 %

(от измеряемой величины))

св. -1,889 до +54,886 мВ

св. -50 до + 1372 °С

±0,30 °С

±0,03

Тип НСХ, входные сигналы(2)

Минимальный

интервал

измерений

Пределы допускаемой основной погрешности (при температуре окружающей среды 0«кр) от +21 до +25 °С) (3)(4)(5)(6)

Пределы допускаемой дополнительной абсолютной погрешности от влияния температуры окружающей среды (Д<жр) / 10 °С(7)

Диапазон измерений (1)

Абсолютная погрешность АЦП (Дацп)

Приведенная погрешность ЦАП (Дцап) (от

настроенного

интервала

измерений),

%

N

от -3,990 до -1,269 мВ включ.

от -200 до -50 °С включ.

25 °С

±0,5 °С

±0,03

±(0,08 °С + 0,02 %

(от измеряемой величины))

св. -1,269 до +47,513 мВ

св. -50 до + 1300 °С

±0,4 °С

±0,03

от -0,226 до 0,000 мВ включ.

от -50 до 0 °С включ.

±1,0 °С

±0,03

R

св. 0,000 до +5,583 мВ включ.

св. 0 до +600 °С включ.

С

°

5

2

±0,7 °С

±0,03

±(0,25 °С + 0,02 %

(от измеряемой величины))

св. +5,583 до +21,101 мВ

св. +600 до + 1768 °С

±0,5 °С

±0,03

S

от -0,236 до 0,000 мВ включ.

от -50 до 0 °С включ.

2

°

О

±1,0 °С

±0,03

±(0,25 °С + 0,02 %

(от измеряемой величины))

св. 0,000 до +18,693 мВ

св. 0 до + 1768 °С

±0,6 °С

±0,03

Тип НСХ, входные сигналы(2)

Диапазон измерений (1)

Минимальный

интервал

измерений

Пределы допускаемой основной погрешности (при температуре окружающей среды 0«кр) от +21 до +25 °С) (3)(4)(5)(6)

Пределы допускаемой дополнительной абсолютной погрешности от влияния температуры окружающей среды (Докр) / 10 °С(7)

Абсолютная погрешность АЦП (Дацп)

Приведенная погрешность ЦАП (Дцап) (от

настроенного

интервала

измерений),

%

T

от -5,603 до -1,819 мВ включ.

от -200 до -50 °С включ.

25 °С

±0,35 °С

±0,03

±(0,08 °С + 0,02 %

(от измеряемой величины))

св. -1,819 до +20,872 мВ

св. -50 до +400 °С

±0,2 °С

±0,03

С

от 0 до +33,669 мВ включ.

от 0 до +2000 °С включ.

25 °С

±0,7 °С

±0,03

±(0,25 °С + 0,02 %

(от измеряемой величины))

св. +33,669до +36,931 мВ

св. +2000 до +2300 °С

±1,0 °С

±0,03

L

от -8,15 до -2,51 мВ включ.

от -200 до -50 °С включ.

25 °С

±0,35 °С

±0,03

±(0,08 °С + 0,02 %

(от измеряемой величины))

св. -2,51 до +53,14 мВ

св. -50 до

+900 °С

±0,3 °С

±0,03

U

от -5,70 до +34,31 мВ

от -200 до +600 °С

25 °С

±0,35 °С

±0,03

±(0,08 °С + 0,02 %

(от измеряемой величины))

Тип НСХ, входные сигналы(2)

Диапазон измерений (1)

Минимальный

интервал

измерений

Пределы допускаемой основной погрешности (при температуре окружающей среды 0«кр) от +21 до +25 °С) (3)(4)(5)(6)

Пределы допускаемой дополнительной абсолютной погрешности от влияния температуры окружающей среды (Д<жр) / 10 °С(7)

Абсолютная погрешность АЦП (Дацп)

Приведенная погрешность ЦАП (Дцап) (от

настроенного

интервала

измерений),

%

W3

(W5Re/W26Re)

от 0 до +6,731 мВ включ.

от 0 до +400 °С включ.

2

°

О

±0,9 °С

±0,03

±(0,25 °С + 0,02 %

(от измеряемой величины))

св. +6,731 до +25,149 мВ включ.

св. +400 до +1400 °С включ.

±0,6 °С

±0,03

св. +25,149 до +33,660 мВ включ.

св. +1400 до +2000 °С включ.

±0,7 °С

±0,03

св. +33,660 до +36,923 мВ

св. + 2000 до +2300 °С включ.

±1,0 °С

±0,03

Напряжение

от -10 до +120 мВ

-

3 мВ

±0,015 мВ

±0,03

±(0,002 мВ + 0,02 %

(от измеряемой величины))

Тип НСХ, входные сигналы(2)

Минимальный

интервал

измерений

Пределы допускаемой основной погрешности (при температуре окружающей среды 0<жр) от +21 до +25 °С) (3)(4)(5)(6)

Пределы допускаемой дополнительной абсолютной погрешности от влияния температуры окружающей среды (Докр) / 10 °С1

Диапазон измерений (1)

Абсолютная погрешность АЦП (Дацп)

Приведенная погрешность ЦАП (Дцап) (от

настроенного

интервала

измерений),

%

Сопротивление

от 0 до 2000 Ом

-

20 Ом

±0,45 Ом

±0,03

±(0,1 Ом+ 0,02 %

(от измеряемой величины))

Примечания:

1)    Допускается использование преобразователей в поддиапазоне измерений находящегося в пределах верхней и нижней границы диапазона измерений.

2)    Типы НСХ термопреобразователей сопротивления и термоэлектрических преобразователей по ГОСТ 6651-2009 и ГОСТ Р 8.585-2001/ МЭК 60584-1:2013 соответственно, кроме типов НСХ Cu10, Ni120, L, U, W3 (W5Re/W26Re).

Таблица 4 - Метрологические характеристики преобразователей измерительных серии YTA модели YTA710

Тип НСХ, входные сигналы(2)

Минимальный

интервал

измерений

Пределы допускаемой основной погрешности (при температуре окружающей среды (to™) от +21 до +25 °С)

(3)(4)(5)(6)

Пределы допускаемой дополнительной абсолютной погрешности от влияния температуры окружающей среды (Докр) / 10 °С( )

Диапазон измерений (1)

Абсолютная погрешность АЦП (Дацп)

Приведенная погрешность ЦАП (Дцап) (от

настроенного интервала измерений), %

Для АЦП

Для ЦАП

±0,10 °С

±(0,08 °С + 0,02 %

(от измеряемой величины))

Pt100 -1 (а=0,00385 °С-1)

от 18,52 до 390,48 Ом

от -200 до +850 °С

10 °С

±0,08 °С (для ИП с опцией «HAC»)

±0,02

±(0,015 °С + 0,005 % (от измеряемой величины)) (для ИП с опцией «R1»)

±(0,0088 % (от настроенного интервала измерений) + 0,007 % (от разности измеряемой величины и нижнего предела настроенного диапазона измерений)

(для ИП с опцией «R1»)

Pt200 (а=0,00385 °С-1)

от 37,04 до 780,96 Ом

от -200 до +850 °С

10 °С

±0,22 °С

±0,02

±(0,08 °С + 0,02 %

(от измеряемой величины))

Pt500 (а=0,00385 °С-1)

от 92,6 до 1952,4 Ом

от -200 до +850 °С

10 °С

±0,14 °С

±0,02

±(0,08 °С + 0,02 %

(от измеряемой величины))

Pt1000 (а=0,00385 °С-1)

от 185,2 до 2120,5 Ом

от -200 до +300 °С

10 °С

±0,10 °С

±0,02

±(0,08 °С + 0,02 %

(от измеряемой величины))

Тип НСХ, входные сигналы(2)

Диапазон измерений (1)

Минимальный

интервал

измерений

Пределы допускаемой основной погрешности (при температуре окружающей среды ^окр) от +21 до +25 °С)

(3)(4)(5)(6)

Пределы допускаемой дополнительной абсолютной погрешности от влияния температуры окружающей среды (Докр) / 10 °С(7)

Абсолютная погрешность АЦП (Дацп)

Приведенная погрешность ЦАП (Дцап) (от

настроенного интервала измерений), %

Для АЦП

Для ЦАП

Cu10 (а=0,00427 °С-1)

от 6,331 до 14,82 Ом

от -70 до +150 °С

10 °С

±1,00 °С

±0,02

±(0,08 °С + 0,02 %

(от измеряемой величины))

B

от +0,033 до

+0,431 мВ включ.

от +100 до +300 °С

2

°

О

±3,0 °С

±0,02

±(1 °С + 0,02 %

(от измеряемой величины))

от +0,431 до

+13,820 мВ

от +300 до +1820 °С

±0,75 °С

±0,02

±(0,5 °С + 0,02 %

(от измеряемой величины))

E

от -8,825 до -2,787 мВ включ.

от -200 до -50 °С включ.

25 °С

±0,35 °С

±0,02

±(0,08 °С + 0,02 %

(от измеряемой величины))

св. -2,787 до +76,373 мВ

св. -50 до +1000 °С

±0,16 °С

±0,02

Тип НСХ, входные сигналы(2)

Диапазон измерений (1)

Минимальный

интервал

измерений

Пределы допускаемой основной погрешности (при температуре окружающей среды (W)) от +21 до +25 °С)

(3)(4)(5)(6)

Пределы допускаемой дополнительной абсолютной погрешности от влияния температуры окружающей среды (Докр) / 10 °С(7)

Абсолютная погрешность АЦП (Дацп)

Приведенная погрешность ЦАП (Дцап) (от

настроенного интервала измерений), %

Для АЦП

Для ЦАП

J

от -7,890 до -2,431 мВ включ.

от -200 до -50 °С включ.

2

°

О

±0,25 °С

±0,02

±(0,08 °С + 0,02 %

(от измеряемой величины))

св. -2,431 до +69,553 мВ

св. -50 до +1200 °С

±0,20 °С

±0,02

К

от -5,891 до -1,889 мВ включ.

от -200 до -50 °С включ.

25 °С

±0,50 °С

±0,02

±(0,08 °С + 0,02 % (от измеряемой величины)) (для всего диапазона измерений)

св. -1,889 до +54,886 мВ

св. -50 до +1372 °С

±0,25 °С

±0,02

±(0,0046 °С + 0,0054 % (от измеряемой величины)) (для ИП с опцией «R1» во всем диапазоне измерений)

±(0,0088 % (от настроенного интервала измерений) + 0,007 % (от разности измеряемой величины и нижнего предела настроенного диапазона измерений)

(для ИП с опцией «R1» во всем диапазоне измерений)

N

от -3,990 до -1,269 мВ включ.

от -200 до -50 °С включ.

2

°

о

±0,4 °С

±0,02

±(0,08 °С + 0,02 %

(от измеряемой величины))

св. -1,269 до +47,513 мВ

св. -50 до +1300 °С

±0,35 °С

±0,02

Тип НСХ, входные сигналы(2)

Диапазон измерений (1)

Минимальный

интервал

измерений

Пределы допускаемой основной погрешности (при температуре окружающей среды (W.) от +21 до +25 °С)

(3)(4)(5)(6)

Пределы допускаемой дополнительной абсолютной погрешности от влияния температуры окружающей среды (Докр) / 10 °С(7)

Абсолютная погрешность АЦП (Дацп)

Приведенная погрешность ЦАП (Дцап) (от

настроенного интервала измерений), %

Для АЦП

Для ЦАП

R

от -0,226 до 0,000 мВ включ.

от -50 до 0 °С включ.

2

°

О

±1,0 °С

±0,02

±(0,25 °С + 0,02 %

(от измеряемой величины))

св. 0,000 до +5,583 мВ включ.

св. 0 до +600 °С включ.

±0,6 °С

±0,02

св. +5,583 до +21,101 мВ

св. +600 до +1768 °С

±0,4 °С

±0,02

S

от -0,236 до 0,000 мВ включ.

от -50 до 0 °С включ.

2

°

о

±1,0 °С

±0,02

±(0,25 °С + 0,02 %

(от измеряемой величины))

св. 0,000 до +5,239 мВ включ.

св. 0 до +600 °С включ.

±0,5 °С

±0,02

св +5,239 до +18,693 мВ

св. +600 до +1768 °С

±0,4 °С

±0,02

Тип НСХ, входные сигналы(2)

Диапазон измерений (1)

Минимальный

интервал

измерений

Пределы допускаемой основной погрешности (при температуре окружающей среды ^окр) от +21 до +25 °С)

(3)(4)(5)(6)

Пределы допускаемой дополнительной абсолютной погрешности от влияния температуры окружающей среды (Докр) / 10 °С(7)

Абсолютная погрешность АЦП (Дацп)

Приведенная погрешность ЦАП (Дцап) (от

настроенного интервала измерений), %

Для АЦП

Для ЦАП

T

от -5,603 до -1,819 мВ включ.

от -200 до -50 °С включ.

2

°

О

±0,25 °С

±0,02

±(0,08 °С + 0,02 %

(от измеряемой величины))

св. -1,819 до +20,872 мВ

св. -50 до +400 °С

±0,14 °С

±0,02

С

от 0 до +6,732 мВ включ.

от 0 до +400 °С включ.

25 °С

±0,7 °С

±0,02

±(0,25 °С + 0,02 %

(от измеряемой величины))

св. +6,732 до

+25,155 мВ включ.

св. +400 до +1400 °С включ.

±0,5 °С

±0,02

св. +25,155 до

+33,669 мВ включ.

св. +1400 до +2000 °С включ.

±0,7 °С

±0,02

св. +33,669 до +36,931 мВ

св. +2000 до +2300 °С

±0,9 °С

±0,02

Тип НСХ, входные сигналы(2)

Диапазон измерений (1)

Минимальный

интервал

измерений

Пределы допускаемой основной погрешности (при температуре окружающей среды (W.) от +21 до +25 °С)

(3)(4)(5)(6)

Пределы допускаемой дополнительной абсолютной погрешности от влияния температуры окружающей среды (Докр) / 10 °С(7)

Абсолютная погрешность АЦП (Дацп)

Приведенная погрешность ЦАП (Дцап) (от

настроенного интервала измерений), %

Для АЦП

Для ЦАП

L

от -8,15 до -2,51 мВ включ.

от -200 до -50 °С включ.

2

°

О

±0,30 °С

±0,02

±(0,08 °С + 0,02 %

(от измеряемой величины))

св. -2,51 до +53,14 мВ

св. -50 до

+900 °С

±0,2 °С

±0,02

U

от -5,70 до -1,85 мВ включ.

от -200 до -50 °С включ.

2

°

о

±0,35 °С

±0,02

±(0,08 °С + 0,02 %

(от измеряемой величины))

св. -1,85 до +34,31 мВ

св. -50 до

+600 °С

±0,25 °С

±0,02

Тип НСХ, входные сигналы(2)

Диапазон измерений 2

Минимальный

интервал

измерений

Пределы допускаемой основной погрешности (при температуре окружающей среды (toKp) от +21 до +25 °С)

(3)(4)(5)(6)

Пределы допускаемой дополнительной абсолютной погрешности от влияния температуры окружающей среды (Докр) / 10 °С(7)

Абсолютная погрешность АЦП (Дацп)

Приведенная погрешность ЦАП (Дцап) (от

настроенного интервала измерений), %

Для АЦП

Для ЦАП

W3

(W5Re/W26Re)

от 0 до +6,731 мВ включ.

от 0 до +400 °С включ.

2

°

О

±0,8 °С

±0,02

±(0,25 °С + 0,02 %

(от измеряемой величины))

св. +6,731 до

+25,149 мВ включ.

св. +400 до +1400 °С включ.

±0,5 °С

±0,02

св. +25,149 до

+33,660 мВ включ.

св. +1400 до +2000 °С включ.

±0,6 °С

±0,02

св. +33,660 до +36,923 мВ

св. + 2000 до +2300 °С включ.

±0,9 °С

±0,02

Напряжение

от -10 до +120 мВ

-

3 мВ

±0,012 мВ

±0,02

±(0,002 мВ + 0,02 %

(от измеряемой величины))

Тип НСХ, входные сигналы3

Диапазон измерений 4

Минимальный

интервал

измерений

Пределы допускаемой основной погрешности (при температуре окружающей среды ^окр) от +21 до +25 °С)

(3)(4)(5)(6)

Пределы допускаемой дополнительной абсолютной погрешности от влияния температуры окружающей среды (Докр) / 10 °С5

Абсолютная

погрешность

АЦП (Дацп)

Приведенная погрешность ЦАП (Дцап) (от

настроенного интервала измерений), %

Для АЦП

Для ЦАП

Сопротивление

от 0 до

2000 Ом -

20 Ом

±0,35 Ом

±0,02

±(0,1 Ом+ 0,02 %

(от измеряемой величины))

Примечания:

Таблица 5 - Основные технические характеристики

Наименование характеристики

Значение

Пределы допускаемой абсолютной погрешности внутренней автоматической компенсации температуры свободных (холодных) концов термопары, оС

±0,5

Пределы допускаемой абсолютной дополнительной погрешности от изменения номинального напряжения (24 В) питания / 1 В

±0,005 % (от настроенного интервала измерений)

Напряжение питания, В

от 9 до 42

Габаритные размеры (длинахвысотахширина), мм, не более

135x105x115

Масса (без учёта монтажных кронштейнов и т.п.), кг, не более

4

Средняя наработка на отказ, ч, не менее

180 000

Средний срок службы, лет, не менее

20

Рабочие условия эксплуатации:

-    температура окружающего воздуха, °С

-    относительная влажность воздуха, %, не более

от -40 до +85 (без индикатора); от -30 до +80 (с индикатором) 100

Знак утверждения типа

наносится на корпус преобразователя при помощи наклейки и/или на титульный лист руководства по эксплуатации типографским способом или методом штемпелевания.

Комплектность

Комплектность поставки преобразователей измерительных серии YTA моделей YTA610, YTA710 приведена в таблице 6.

Таблица 6 - Комплектность средства измерений

Наименование и обозначение

Количество

Примечание

Преобразователь измерительный

1 шт.

Модель в соответствии с заказом

Руководство по эксплуатации

1 экз.

На партию (при поставке в один адрес)

Методика поверки МП 207.1-037-2016

1 экз.

На партию (при поставке в один адрес)

По дополнительному заказу: монтажные приспособления, программное обеспечение FieldMate.

Поверка

осуществляется по документу МП 207.1-037-2016 «Преобразователи измерительные серии YTA моделей YTA610, YTA710. Методика поверки», утверждённому ФГУП «ВНИИМС» 24.11.2016 г. Основные средства поверки:

-    мультиметр 3458А (Регистрационный № 25900-03);

-    компаратор-калибратор универсальный КМ300Р (регистрационный № 54727-13);

-    мера электрического сопротивления постоянного тока многозначная МС 3070-3 (регистрационный № 50281-12);

-    калибратор многофункциональный Fluke 5720A (Госреестр № 52495-13);- калибратор многофункциональный и коммуникатор ВЕАМЕХ MC6 (-R) (регистрационный № 52489-13).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке и (или) в паспорт.

Сведения о методах измерений

отсутствуют.

Нормативные документы

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.

ГОСТ 13384-93 Преобразователи измерительные для термоэлектрических преобразователей и термопреобразователей сопротивления. Общие технические требования и методы испытаний.

ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования.

ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний.

Международный стандарт МЭК 60584-1:2013 Термопары. Часть 1. Градуировочные таблицы и допуски.

Международный стандарт МЭК 60751 (2008, 07). Промышленные чувствительные элементы термометров сопротивления из платины.

ГОСТ 8.558-2009. ГСИ. Государственная поверочная схема для средств измерений температуры.

Техническая документация фирмы-изготовителя.

Зарегистрировано поверок 2211
Поверителей 29
Актуальность данных 22.11.2024
Поверители
ФГУП "ВНИИМС"
973 поверки
ФБУ "Ростест-Москва"
360 поверок
ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ»
201 поверка
ФБУ "Омский ЦСМ"
169 поверок
ООО "ИНЭКС СЕРТ"
103 поверки
ООО "Автоматика-сервис"
81 поверка
ООО "СНЭМА-СЕРВИС"
66 поверок
Татарстанский ЦСМ
51 поверка
ФБУ "Иркутский ЦСМ"
49 поверок
Сергиево-Посадский филиал ФБУ «ЦСМ Московской области»
36 поверок
ФБУ "ДАГЕСТАНСКИЙ ЦСМ"
21 поверка
АО "НПО "Центромонтажавтоматика" (ЦМА), г. Нижнекамск
18 поверок
ООО "АСУ Инжиниринг"
13 поверок
ФГУ "Волгоградский ЦСМ"
13 поверок
ФБУ «Тест-С.-Петербург»
9 поверок
ООО ИК "Сибинтек"
9 поверок
ООО "ЦСМ"
7 поверок
ФБУ "АСТРАХАНСКИЙ ЦСМ"
5 поверок
ООО "СТАРСТРОЙ"
4 поверки
АО "ТАНЕКО"
4 поверки
ООО "КИНЕФ"
4 поверки
ООО «МЦ Севр групп»
4 поверки
ФБУ «КУЗБАССКИЙ ЦСМ»
2 поверки
ФБУ «Белгородский ЦСМ»
2 поверки
ПАО "ТОАЗ"
2 поверки
ООО "Иркутская нефтяная компания"
2 поверки
ООО "Метрологический Сервис" (ООО "МетроСервис")
1 поверка
ФБУ "СЕВЕРО-КАВКАЗСКИЙ ЦСМ"
1 поверка
ЗАО "ЭнергоСтрой"
1 поверка
68827-17
Номер в ГРСИ РФ:
68827-17
Производитель / заявитель:
"Yokogawa Electric Corporation", Япония; Заводы изготовители: "Yokogawa Electric Asia Pte. Ltd.", Сингапур; "Yokogawa Electric China Co., Ltd.", Китай
Год регистрации:
2017
Cрок действия реестра:
05.10.2027
Похожие СИ
93725-24
93725-24
2024
Общество с ограниченной ответственностью "ЭлМетро Групп" (ООО "ЭлМетро Групп"), г. Челябинск
Срок действия реестра: 15.11.2029
93726-24
93726-24
2024
Общество с ограниченной ответственностью "Форт-Телеком" (ООО "Форт-Телеком"), г. Пермь
Срок действия реестра: 15.11.2029
93727-24
93727-24
2024
Общество с ограниченной ответственностью "ПРОИЗВОДСТВЕННОЕ ОБЪЕДИНЕНИЕ ПСКОВ ЭКОЛОГИЯ" (ООО "ПО Псков Экология"), г. Псков
Срок действия реестра: 15.11.2029
93728-24
93728-24
2024
Shaanxi Far-Citech Instrument & Equipment Co., Ltd., Китай; производственная площадка Beijing NordTech Instrument & Meter Co., Ltd., Китай
Срок действия реестра: 15.11.2029
93729-24
93729-24
2024
Акционерное общество "СИНТЭП" (АО "СИНТЭП"), г. Новосибирск
Срок действия реестра: 15.11.2029
93730-24
93730-24
2024
SHANGHAI UNI-STAR TOOLS COMPANY, КНР
Срок действия реестра: 15.11.2029
93733-24
93733-24
2024
Hitachi High-Tech Science Corporation, Япония
Срок действия реестра: 15.11.2029
93734-24
93734-24
2024
Chongqing Silian Measurement and Control Technology Co., Ltd., Китай
Срок действия реестра: 15.11.2029
93753-24
93753-24
2024
Thermal Instrument India Pvt. Ltd., Индия
Срок действия реестра: 15.11.2029
93755-24
93755-24
2024
SHIJIAZHUANG HANDI TECHNOLOGY CO., LTD, Китай
Срок действия реестра: 15.11.2029
