| Номер в госреестре | 68828-17 |
| Наименование СИ | Термопреобразователь сопротивления платиновый |
| Обозначение типа СИ | 340 |
| Изготовитель | "electrotherm Gesellschaft fur Sensorik und thermische Messtechnik mbH", Германия |
| Год регистрации | 2017 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
Термопреобразователь сопротивления платиновый серии 340 (далее по тексту -термопреобразователь или ТС) предназначен для измерений температуры пилотного газа в составе газовой турбины SGT5-4000F энергоблока № 12 ПГУ-420Т Верхнетагильской ГРЭС.
Принцип действия термопреобразователя основан на преобразовании измеряемой температуры в изменение электрического сопротивления чувствительных элементов (ЧЭ) ТС.
Термопреобразователь конструктивно выполнен в виде измерительной вставки с двумя ЧЭ, соединенной с защитной головкой, выполненной из алюминия. Измерительная вставка состоит из двух тонкопленочных платиновых ЧЭ, помещенных в защитный чехол из нержавеющей стали. ЧЭ ТС имеют номинальную статическую характеристику преобразования (НСХ) типа «Pt100» по ГОСТ 6651-2009 (МЭК 60751).
Схема соединения внутренних проводников термопреобразователя с чувствительными элементами: 4-х проводная.

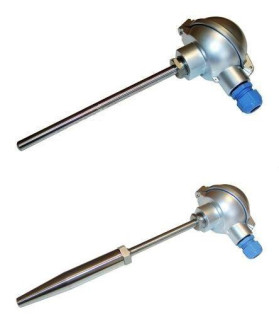

Внешний вид термопреобразователя представлен на рисунке 1.
Рисунок 1 - Термопреобразователь сопротивления платиновый серии 340 Пломбирование термопреобразователя не предусмотрено.
отсутствует.
Таблица 1 - Метрологические и технические характеристики
| Наименование характеристики | Значение характеристики |
| Диапазон измерений температуры, °С | от 0 до +210 |
| Температурный коэффициент ТС а, °С-1 | 0,00385 |
| Наименование характеристики | Значение характеристики |
| Условное обозначение номинальной статической характеристики преобразования (НСХ) по МЭК 60751/ГОСТ 6651-2009 | Pt100 |
| Номинальное значение сопротивления термопреобразователя при 0 °С (Ro), Ом | 100 |
| Класс допуска ТС по МЭК60751/ГОСТ 6651-2009 | A |
| Пределы допускаемого отклонения сопротивления ТС от НСХ в температурном эквиваленте (допуск) по ГОСТ 6651-2009, °C | ±(0,15+0,0021|), где |t| - абсолютное значение температуры, °C, без учета знака |
| Электрическое сопротивление изоляции при температуре от +15 до +35 °С и относительной влажности воздуха от 30 до 80 %, МОм (при 100 В), не менее | 100 |
| Диаметр монтажной части измерительной вставки ТС, мм | 15 |
| Длина монтажной части ТС, мм | 150 |
| Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность окружающего воздуха, %, не более | от -40 до +85 95 |
| Средний срок службы, лет, не менее | 10 |
наносится на титульный лист паспорта типографским способом. Комплектность средства измерений
Таблица 2 - Комплектность
| Наименование | Количество |
| Термопреобразователь сопротивления платиновый серии 340 | 1 шт. |
| Паспорт | 1 экз. |
осуществляется по документу ГОСТ 8.461-2009 «ГСИ. Термопреобразователи сопротивления из платины, меди и никеля».
Основные средства поверки:
Рабочий эталон 3-го разряда по ГОСТ 8.558-2009 - термометр сопротивления эталонный ЭТС-100/1 (Регистрационный № 19916-10).
Измеритель температуры многоканальный прецизионный МИТ8.15 (Регистрационный № 19736-11).
Термостаты переливные прецизионные ТПП-1 моделей ТПП-1.0, ТПП-1.1 (Регистрационный № 33744-07).
Калибратор многофункциональный и коммуникатор BEAMEX MC6(-R) (Регистрационный № 52489-13).
Допускается применение средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в паспорт и (или) на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний.
Международный стандарт МЭК 60751 (2008-07) Промышленные чувствительные элементы термопреобразователей сопротивления из платины.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.
ГОСТ 8.461-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки.
Техническая документация фирмы «electrotherm Gesellschaft fur Sensorik und thermische MeBtechnik mbH», Г ермания.
