| Номер в госреестре | 68831-17 |
| Наименование СИ | Система измерительная для стендовых испытаний узлов и агрегатов автомобилей |
| Обозначение типа СИ | СИСТ-56 |
| Изготовитель | ООО "ПКЦ Системы ТРИАЛ", г.Москва |
| Год регистрации | 2017 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Система измерительная для стендовых испытаний узлов и агрегатов автомобилей СИСТ-56 (далее - система) предназначена для измерений силы, перемещения и плоского угла, а также для регистрации и отображения результатов измерений и расчетных величин.
Конструктивно система представляет собой стойку управления с размещенными в ней блоками питания и ПЭВМ, внутри которой смонтирован аналого-цифровой преобразователь (АЦП). Блоки подключения датчиков (БПД) выполнены в отдельных корпусах и расположены на испытательном стенде. Датчики силы тензометрические, датчики перемещения и датчики угла установлены на испытательном стенде.
Функционально система состоит измерительных каналов (ИК):
- ИК силы;
- ИК перемещения;
- ИК плоского угла.
Принцип действия ИК силы основан на преобразовании аналогового сигнала от датчика силы в цифровой код с последующим вычислением ПЭВМ значений измеряемой силы по известной градуировочной характеристике ИК, результаты измерений индицируются на монитор, архивируются и оформляются в виде протоколов.
Принцип действия ИК перемещения основан на использовании зависимости значений электрического сигнала первичного преобразователя (преобразователя линейного перемещения) от величины измеряемого перемещения. Выходной сигнал первичного преобразователя (токовая петля), пропорциональный измеряемому перемещению, передается в АЦП и преобразуется в цифровой код с последующим вычислением ПЭВМ значений измеряемого перемещения по известной градуировочной характеристике ИК, результаты измерений индицируются на монитор, архивируются и оформляются в виде протоколов.
Принцип действия ИК плоского угла основан на обработке цифрового сигнала от датчика угла с последующим вычислением ПЭВМ значений измеряемого угла, результаты измерений индицируются на монитор.

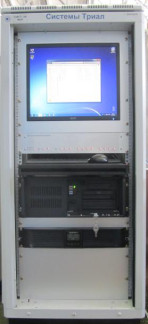

Общий вид компонентов системы представлен на рисунках 1 -5.
Защита от несанкционированного доступа предусмотрена в виде специального замка на дверце стойки управления, запираемого ключом (рисунок 6).
Пломбирование не предусмотрено.
Работа системы осуществляется под управлением специализированного программного обеспечения (СПО) Гарис в среде операционной системы «MSWindows», обеспечивающего циклический сбор измерительной информации от ИК системы; расшифровку полученной информации и приведение ее к виду, удобному для дальнейшего использования; визуализацию результатов измерений в цифровом и графическом представлении; обеспечение режимов градуировки и тестирования (поверки) ИК системы. Алгоритм вычисления цифрового идентификатора - MD5.
Уровень защиты СПО «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение | |||
| Идентификационное наименование ПО | GarisGrad.dll | GarisAspf.dll | Gari sInterpreter. dll | |
| Номер версии (идентификационный номер) ПО | 0.0.0.147 | 0.0.0.147 | 0.0.0.148 | |
| Цифровой идентификатор ПО | 1f4635a21a99f1273dff5 e796bee6ff9 | 194871 dff7167e722032 913377f6a8a0 | 1b81ee91d1a68a1b6f6f04 c06b434198 | |
| Другие идентиф икационные данные | Библиотека фильтрации, градуировочных расчетов | Библиотека вычисления амплитуды, статики, фазы, частоты и других интегральных параметров сигнала | Библиотека формул вычисляемых каналов | |
| Идентификационные данные (признаки) | Значение | |||
| Идентификационное наименование ПО | ldevpci.sys | ldevs.sys | ||
| Номер версии (идентификационный номер) ПО | 6.0.2.0 | |||
| Цифровой идентификатор ПО | 0f7816797e8124624340dcd93a677e2b | 5f413d1e66bccb6a261f53e714218f29 | ||
| Другие идентиф икационные данные | Драйвер платы L780 фирмы L-Card | Драйвер платы L780 фирмы L-Card | ||
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений силы, кН | от 0 до 5 |
| Пределы допускаемой приведенной (к верхнему пределу (ВП)) погрешности измерений силы, % | ±1,0 |
| Количество ИК силы, шт. | 3 |
| Диапазон измерений силы, кН | от 0 до 2 |
| Пределы допускаемой приведенной (к ВП) погрешности измерений силы, % | ±1,0 |
| Количество ИК силы, шт. | 3 |
| Диапазон измерений перемещения, мм | от 0 до 500 |
| Наименование характеристики | Значение |
| Пределы допускаемой приведенной (к ВП) погрешности измерений перемещения, % | ±1,0 |
| Количество ИК перемещения, шт. | 6 |
| Диапазон измерений плоского угла, ° | от 0 до 60 |
| Пределы допускаемой приведенной (к ВП) погрешности измерений плоского угла, % | ±2,0 |
| Количество ИК плоского угла, шт. | 3 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | 220+22 50±1 |
| Максимальная потребляемая мощность, В-А, не более | 500 |
| Сопротивление заземления, Ом, не более | 0,1 |
| Сопротивление электрической изоляции сетевого питания, МОм, не менее | 20 |
| Габаритные размеры, (длинахширинахвысота), мм, не более: - стойка управления - блок БПД - датчик силоизмерительный тензорезисторный типа U3 (2 кН) - датчик силоизмерительный тензорезисторный серии S исполнения S9M (5 кН) - датчик угла FVS58N - преобразователь линейного перемещения BTL6 | 600x600x1400 435x230x42 54x60x47 95x95x72 85x70x60 700x68x54 |
| Масса, кг, не более: - стойка управления - блок БПД - датчик силы силоизмерительный тензорезисторный типа U3 (2 кН) - датчик силоизмерительный тензорезисторный серии S исполнения S9M (5 кН) - датчик угла FVS58N - преобразователь линейного перемещения BTL6 | 100,0 1,7 0,6 2.4 0,4 1.4 |
| Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха при температуре 25°С, % - атмосферное давление, кПа | от 10 до 30 от 30 до 80 от 97,3 до 104,6 |
наносится на стойку управления в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование СИ | Обозначение | Количество |
| Блок подключения датчиков | СТ1608.40.00.000 | 3 шт. |
| Датчик силоизмерительный тензорезисторный | U3 2кН | 3 шт. |
| Датчик силоизмерительный тензорезисторный | S9M 5 кН | 3 шт. |
| Датчик угла | FVS58N-032K2R3BN-0013 | 3 шт. |
| Преобразователь линейного перемещения | BTL6 | 6 шт. |
| Наименование СИ | Обозначение | Количество |
| Стойка управления, в составе: | СТ1608.30.00.000 | 1 шт. |
| Блок согласования датчиков БСД-16 | СТ1608.30.10.000 | 1 шт. |
| Системный блок | Intel Pentium G3260/ | 1 шт. |
| Монитор | 3,30 GHz/4 Gb/500Gb (встроенные LAN, SB) ACER V196L | 1 шт. |
| Клавиатура | Genius | 1 шт. |
| Мышь | Genius | 1 шт. |
| Источник бесперебойного питания | IPPON | 1 шт. |
| АЦП (с процессором) | L-780-85 | 1 шт. |
| Комплект кабелей измерительных | 1 к-т | |
| Программное обеспечение | Гарис | 1 шт. |
| Формуляр | СТ1608.20.00.000 ФО | 1 экз. |
| Руководство по эксплуатации | СТ1608.20.00.000 РЭ | 1 экз. |
| Методика поверки | СТ056-017.01 МП | 1 экз. |
| Таблица 5 - Комплект ЗИП | ||
| Наименование | Обозначение | Кол. |
| Кабель для поверки силы | СТ1608.00.08.000 | 1 шт. |
| Кабель для поверки перемещения | СТ1608.00.08.000-01 | 1 шт. |
| * Устройство градуировки ДУ | СТ000.00.20.000 | 1 шт. |
| Рама для нагружения * | СТ020.00.04.000 | 1 шт. |
- поставляется по отдельному заказу.
осуществляется по документу СТ056-017.01 МП «Инструкция. Система измерительная для стендовых испытаний узлов и агрегатов автомобилей СИСТ-56. Методика поверки», утвержденному ФГБУ «ГНМЦ» Минобороны России 29.03.2017 г.
Основные средства поверки:
- динамометр электронный переносной АЦДУ-5/1И-2 (рег. № 49465-12);
- калибратор промышленных процессов универсальный АКИП-7301 (рег. № 36814-08);
- квадрант оптический КО-60М (рег. № 26905-04).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемой системы с требуемой точностью.
Знак поверки наносится на стойку управления в виде наклейки и в свидетельство
о поверке в виде оттиска клейма.
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к системе измерительной для испытаний узлов и агрегатов автомобилей СИСТ-56
ГОСТ Р 8.663-2009 ГСИ. Государственная поверочная схема для средств измерений силы ГОСТ 8.022-91 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне от 1 • 10-16 до 30 А ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы
Государственная поверочная схема для средств измерений плоского угла, утвержденная Приказом Росстандарта от 19.01.2016 г. № 22
| Зарегистрировано поверок | 6 |
| Поверителей | 2 |
| Актуальность данных | 16.09.2024 |
