| Номер в госреестре | 68832-17 |
| Наименование СИ | Измерители температуры волоконно-оптические распределенного типа |
| Обозначение типа СИ | DTS мод. Sensa Ultra |
| Изготовитель | "Sensor Highway Ltd.", Великобритания |
| Год регистрации | 2017 |
| МПИ (интервал между поверками) | 4 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Измерители температуры волоконно-оптические распределенного типа DTS модели Sensa Ultra (далее по тексту - измерители или приборы) предназначены для измерений и регистрации температурного распределения по длине волоконно-оптического кабеля типа MMF50/125 в системах обнаружения утечек трубопроводов и резервуаров хранения сжиженного природного газа на объекте «Ямал СНГ», поселок Сабетта, Ямало-Ненецкий автономный округ.
Принцип действия измерителей основан на комбинационном рассеянии, которое возникает при неупругом рассеянии фотонов входного светового импульса на атомах колеблющихся молекул (эффект Рамана). В результате возникают фотоны как с меньшей энергией, чем у входного импульса, то есть с большей длиной волны, так называемые стоксовские компоненты, так и с большей энергией, то есть с меньшей длиной волны -антистоксовские. Модулированный во временной области свет лазера направляется в световод кабеля, после чего в любой точке вдоль волокна возникает комбинационный рассеянный свет, излучаемый во всех направлениях. Часть комбинационного рассеянного света движется в обратном направлении к блоку формирования сигнала. Затем выполняется спектральная фильтрация света обратного рассеивания, его преобразование в измерительных каналах в электрические сигналы, усиление и электронная обработка. В качестве промежуточного результата получают кривые комбинационного обратного рассеивания, как функцию длины кабеля. Интенсивность обратного рассеивания пропорциональна интенсивности соответствующего комбинационного рассеивания. Из отношения кривых обратного рассеивания получают температуру волокна вдоль всего световодного кабеля.
Измерители температуры волоконно-оптические распределенного типа DTS модели Sensa Ultra конструктивно выполнены в виде 12 канального системного блока (далее -контрольно-измерительный прибор или базовый модуль) с металлическим корпусом для подключения 12 односторонних или 6 двусторонних световодных кабелей типа MMF50/125, используемых в качестве датчиков измерения температуры (далее - датчики или оптоволокно). Внутри системного блока расположено оборудование для обработки электронных и оптических сигналов: блок формирования сигналов, лазер, оптический модуль, приемный блок и блок микропроцессора. Передача измеренных сигналов осуществляется непосредственно на персональный компьютер с установленным программным обеспечением Ultra Studio software через соединение Ethernet TCP/IP или внешним сторонним системам мониторинга, например системе диспетчерского контроля и сбора данных Supervisory Control and Data Acquisition System (SCADA), посредством протокола Modbus TCP.
Измерители температуры волоконно-оптические распределенного типа DTS модели Sensa Ultra монтируются в стандартную 19-дюймовую стойку Волоконно-оптические кабели типа MMF50/125, используемые с измерителями типа DTS модели Sensa Ultra в системах обнаружения утечек, состоят из соединенных между собой волоконно-оптического кабеля с акрилатным покрытием и волоконно-оптического кабеля с полиимидным покрытием.

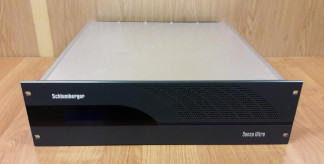

Общий вид измерителей температуры волоконно-оптических распределенного типа DTS модели Sensa Ultra приведен на рисунке 1. Общий вид волоконно-оптических кабелей типа MMF50/125 с акрилатным или полиимидным покрытием приведен на рисунке 2.
Пломбирование измерителей температуры волоконно-оптических распределенного типа DTS модели Sensa Ultra не предусмотрено.
Г
Программное обеспечение (ПО) приборов состоит из встроенной и автономной части ПО. Для функционирования приборов необходимо наличие встроенной части ПО. Метрологически значимой является только встроенная часть ПО.
Уровень защиты встроенной части ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014: программное обеспечение защищено от преднамеренных изменений с помощью специальных программных средств.
Идентификационные данные встроенной части ПО измерителей температуры волоконно-оптических распределенного типа DTS модели Sensa Ultra приведены в таблице 1.
| Таблица 1 - Идентификационные данные встроенной части | ПО |
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование встроенного ПО | Firmware |
| Номер версии (идентификационный номер) ПО | не ниже 0.6.0.1-12 |
| Цифровой идентификатор программного обеспечения | - |
Уровень защиты автономной части ПО от непреднамеренных и преднамеренных изменений - «средний» в соответствии с рекомендацией по метрологии Р 50.2.077-2014: программное обеспечение защищено от преднамеренных изменений с помощью специальных программных средств.
ПО Ultra Studio software имеет следующие функции: конфигурация прибора; измерение длины оптоволокна методом Рамановской рефлектометрии во временной области; настройка параметров зон и уставок сигнализаций; конфигурация параметров протокола Modbus; визуализация данных в реальном времени; хранения полученных данных; исследования архивных данных; обмена данными в реальном времени и прочие второстепенные функции.
Идентификационные данные автономной части ПО измерителей температуры волоконнооптических распределенного типа DTS модели Sensa Ultra приведены в таблице 2.
Таблица 2 - Идентификационные данные автономной части ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование автономного ПО | Ultra Studio software |
| Номер версии (идентификационный номер) ПО | не ниже 7.0 |
| Цифровой идентификатор программного обеспечения | - |
Основные метрологические и технические характеристики измерителей температуры волоконно-оптических распределенного типа DTS модели Sensa Ultra приведены в таблице 3.
Таблица 3 - Метрологические и технические характеристики
| Наименование характеристики | Значение Характеристики |
| Диапазон измерений температуры (1), °C: | от 0 до +40 |
| Диапазон индикации температуры, °C: | от -196 до +250 |
| Пределы допускаемой абсолютной погрешности измерений температуры (при времени измерений 10 или 60 с), °С | ±1 |
| Время измерений, с, не менее | 3 |
| Температурное разрешение для односторонних измерений (в зависимости от времени измерений и длины оптоволокна) , °С: - при длине оптоволокна 12 км и времени измерений 12 с - при длине оптоволокна 15 км и времени измерений 30 с | ±1; ±2 |
| Пространственное разрешение (в зависимости от общей длины оптоволокна) (3), м, не менее: - при длине оптоволокна до 10 км - при длине оптоволокна свыше 10 до 15 км | 1; 2 |
| Ресурс оптической мощности (в зависимости от пространственного разрешения разрешение 1м), дБ: - для разрешения 1 м - для разрешения 2 м | 24; 28 |
| Пропускная способность, МГц км, не менее | 600 |
| Тип оптического волокна (в соответствии с рекомендацией МСЭ-Т G.651.1) | MMF50/125 |
| Тип источника излучения | импульсный |
| Наименование характеристики | Значение Характеристики |
| Длина волны источника излучения, нм | 1064 |
| Максимальная средняя мощность излучения, мВт: | 2,7 |
| Расстояние между точками измерения (шаг сканирования), м | от 0,1 до 2,0 |
| Длина оптоволокна, км, не более | 15 |
| Напряжение питания переменного тока, В | от 100 до 240 |
| Частота переменного тока, Гц | от 50 до 60 |
| Мощность базового модуля, Вт: - стандартный рабочий режим - максимальный рабочий режим | 65 120 |
| Г абаритные размеры оптоволокна, не более, мм | 06x100 |
| Габаритные размеры базового модуля (ширинахвысотахглубина), мм, не более: | 485x135x500 (без разъемов); 485x135x600 (с разъемами) |
| Масса базового модуля, кг | 14,5; |
| Средняя наработка на отказ, ч | 140000 |
| Расчетный срок службы, лет | 25 |
| Рабочие условия эксплуатации: Температура окружающей среды, °C: - для оптоволокна с акрилатным покрытием - для оптоволокна с полиимидным покрытием - для базового модуля Относительная влажность окружающего воздуха, %, не более | от -50 до +80 от -196 до +250 от 0 до +40 90 (без конденсации) |
| Примечания: 1. Допускается использование приборов в поддиапазоне измерений находящегося в пределах верхней и нижней границы диапазона измерений. 2. Данные значения указывают на одно среднеквадратичное (стандартное) отклонение (СКО) по всему расстоянию измерений постоянной температуры +20 °С без потерь на соединение и затуханием оптоволокна 1,8 дБ/км для используемой длины волны (1064 нм). Значения времени указывают аппаратное время измерений в режиме быстрых измерений при разрешении выборки 1 м. 3. Пространственное разрешение представляет собой расстояние между точками 10 % и 90 % при реакции датчика на шаговое изменение температуры в любой точке оптоволокна. | |
наносится на титульный лист Руководства по эксплуатации типографским способом.
Комплектность поставки измерителей температуры волоконно-оптических распределенного типа DTS модели Sensa Ultra приведена в таблице 4.
Таблица 4 - Комплектность средства измерений
| Наименование и обозначение | Количество |
| Измеритель температуры волоконно-оптический распределенного типа DTS модели Sensa Ultra | 6 шт. |
| Волоконно-оптический кабель типа MMF50/125 | 6 шт. |
| Волоконно-оптический кабель типа MMF50/125 для поверки длиной 20 м | 6 шт. |
| Диск с калибровочными значениями | 1 шт. |
| Наименование и обозначение | Количество |
| Диск с ПО Ultra Studio | 1 шт. |
| Набор кабелей для подключения питания | 1 шт. |
| Руководство по эксплуатации | 1 экз. |
| Паспорт | 6 шт. |
| Методика поверки МП 207.1-025-2017 | 1 шт. |
осуществляется по документу МП 207.1-025-2017 «Измерители температуры волоконнооптические распределенного типа DTS модели Sensa Ultra. Методика поверки», утверждённому ФГУП «ВНИИМС» 04.04.2017 г.
Основные средства поверки:
- термометр сопротивления ЭТС-100 эталонный 3 разряда с погрешностью по ГОСТ 8.558-2009 в диапазоне температуры от минус 196 °С до плюс 660 °С;
- измеритель температуры многоканальный прецизионный МИТ 8 (регистрационный № 19736-11).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) в паспорт.
приведены в эксплуатационном документе.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
МЭК 61757-2-2:2016 Волоконно-оптические датчики. Часть 2-2. Измерение Температуры. Распределенные измерения.
Рекомендация МСЭ-Т G.651.1 Характеристики многомодовых волоконно-оптических кабелей 50/125 мкм с градиентным показателем преломления.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерения температуры.
Техническая документация фирмы-изготовителя.
