| Номер в госреестре | 68833-17 |
| Наименование СИ | Преобразователи термоэлектрические с одной термопарой |
| Обозначение типа СИ | AL-KB-1,0-900-0,15 |
| Изготовитель | "Rossel-Messtechnik GmbH", Германия |
| Год регистрации | 2017 |
| МПИ (интервал между поверками) | Первичная поверка до ввода в эксплуатацию |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
Преобразователи термоэлектрические с одной термопарой модели AL-KB-1,0-900-0,15 (далее по тексту - термопреобразователи или ТП) предназначены для измерений температуры в камере сгорания в составе газовой турбины SGT5-4000F энергоблока № 12 ПГУ-420Т Верхнетагильской ГРЭС.
Принцип работы термопреобразователей основан на термоэлектрическом эффекте -генерировании термоэлектродвижущей силы, возникающей из-за разности температур между двумя соединениями различных металлов или сплавов, образующих часть одной и той же цепи.
Термопреобразователи изготовлены на основе термопарного кабеля и состоят из измерительной вставки с одним чувствительным элементом - термопарой, кабеля с удлинительными проводами и монтажных элементов. Материал защитной оболочки измерительной вставки - инконель.
Чертеж общего вида термопреобразователя представлен на рисунке 1.

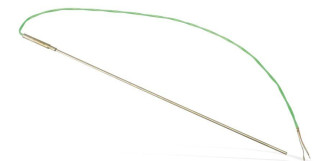

Рисунок 1 - Внешний вид преобразователя термоэлектрического с одной термопарой
модели AL-KB-1,0-900-0,15
Пломбирование преобразователей не предусмотрено.
отсутствует.
Диапазон измерений температуры, пределы допускаемых отклонений ТЭДС ТП от НСХ по ГОСТ Р 8.585-2001 (МЭК 60584-2) в температурном эквиваленте приведены в таблице 1.
Таблица 1
| Условное обозначение НСХ | Класс допуска | Диапазон измерений температуры, °С | Номинальная температура применения, °С | Пределы допускаемых отклонений ТЭДС ТП от НСХ, °С |
| К | 2 | от 0 до +333 включ. св. +333 до +1000 | +800 | ±2,5 ±0,0075 t |
Технические характеристики преобразователей термоэлектрических с одной термопарой модели AL-KB-1,0-900-0,15 приведены в таблице 2.
Таблица 2
| Наименование характеристики | Значение характеристики |
| Длина монтажной части ТП, мм | 900 |
| Диаметр монтажной части измерительной вставки ТП, мм | 6 |
| Длина удлинительных проводов, мм | 1500 |
| Электрическое сопротивление изоляции ТП при температуре окружающей среды от +15 до +35 °С и относительной влажности воздуха от 30 до 80 %, МОм (при 100 В), не менее | 100 |
| Рабочие условия эксплуатации ТП - температура окружающей среды, °С - относительная влажность окружающего воздуха, % | от +5 до +85 до 80 (при +35 °С) |
| Средний срок службы, лет, не менее | 10 |
наносится на титульный лист паспорта (в правом верхнем углу) методом штемпелевания. Комплектность средства измерений
Таблица 3
| Наименование | Количество |
| Преобразователь термоэлектрический с одной термопарой модели AL-KB-1,0-900-0,15 | 24 шт. |
| Паспорт | 24 экз. |
осуществляется по ГОСТ 8.338-2002 «ГСИ. Преобразователи термоэлектрические. Методика поверки».
Основные средства поверки:
Рабочий эталон 2-го разряда по ГОСТ 8.558-2009 - преобразователь термоэлектрический эталонный ТППО (Регистрационный № 19254-10).
Рабочий эталон 3-го разряда по ГОСТ 8.558-2009 - термометр сопротивления эталонный ЭТС-100/1 (Регистрационный № 19916-10).
Измеритель температуры многоканальный прецизионный МИТ8.15 (Регистрационный № 19736-11).
Термостаты переливные прецизионные ТПП-1 моделей ТПП-1.0, ТПП-1.1, ТПП-1.3 (Регистрационный № 33744-07).
Калибраторы температуры JOFRA серий ATC-R и RTC-R (Регистрационный № 46576-11). Калибратор многофункциональный и коммуникатор BEAMEX MC6(-R) (Регистрационный № 52489-13).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в паспорт и (или) на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ 6616-94 Преобразователи термоэлектрические. Общие технические условия.
ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
Международный стандарт МЭК 60584-1:2013 Термопары. Часть 1. Градуировочные таблицы и допуски.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.
ГОСТ 8.338-2002 ГСИ. Преобразователи термоэлектрические. Методика поверки. Техническая документация фирмы «Rossel-Messtechnik GmbH», Германия.
