Государственный реестр средств измерений

Поляриметры автоматические цифровые P8000, P8000-T, P8000-P, P8100, P8100-T, P8100-P, 68834-17

68834-17
Поляриметры автоматические цифровые моделей Р8000, Р8000-Т, Р8000-Р, Р8100, Р8100-Т, Р8100-Р (далее - поляриметры) предназначены для измерения угла вращения плоскости поляризации монохроматического излучения при его прохождении через оптически активные вещества.
Карточка СИ
Номер в госреестре 68834-17
Наименование СИ Поляриметры автоматические цифровые
Обозначение типа СИ P8000, P8000-T, P8000-P, P8100, P8100-T, P8100-P
Изготовитель "A.Kruss Optronic GmbH", Германия
Год регистрации 2017
Срок свидетельства 05.10.2027
МПИ (интервал между поверками) 1 год
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Поляриметры автоматические цифровые моделей Р8000, Р8000-Т, Р8000-Р, Р8100, Р8100-Т, Р8100-Р (далее - поляриметры) предназначены для измерения угла вращения плоскости поляризации монохроматического излучения при его прохождении через оптически активные вещества.

Описание

Принцип действия поляриметров основан на принципе «оптического нуля». Излучение источника (светодиод с длиной волны излучения 589 нм) проходит через поляризатор, кювету с анализируемым веществом, второй поляризатор, выполняющий роль анализатора, и далее поступает на фотоприемное устройство, где преобразуется в электрический сигнал. Электрический сигнал поступает в электронный блок поляриметра, где в соответствии с записанным в памяти математическим алгоритмом происходит его преобразование. Результат измерения отображается на цветном жидкокристаллическом дисплее в цифровом виде.

При установке в оптическую систему кюветы с оптически активным веществом происходит поворот плоскости поляризации, который отслеживается поворотом анализатора на тот же угол с помощью сервосистемы.

Поляриметры моделей P8000, P8100 работают без поддержания постоянной температуры. Поляриметры моделей P8000-T, P8100-T комплектуются термостатом PT31 для контроля температуры образца. В поляриметрах модели P8000-P и Р8100-Р контроль температуры образца осуществляется по принципу Пельтье.

Конструктивно поляриметры цифровые моделей Р8000, Р8000-Т, Р8000-Р, Р8100, Р8100-Т, Р8100-Р выполнены в виде стационарного настольного прибора. На задней панели прибора расположены разъем для подключения принтера, USB порт и сетевой интерфейс Ethernet (для связи с лабораторной информационно-управляющей системой LIMS).

Управление прибором осуществляется с помощью сенсорного жидкокристаллического дисплея размером 5,7м (320 х 240 пикселей). Результаты измерений выводятся на дисплей и сохраняются в базе данных.

Для защиты от несанкционированного вмешательства в приборе предусмотрена защита паролем при входе в систему.

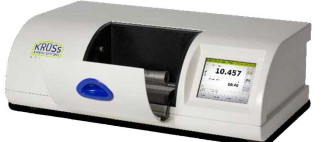

Общий вид поляриметров представлен на рисунках 1 и 2.

Рисунок 2 - Общий вид Поляриметра автоматического цифрового (вид сзади)

Программное обеспечение

Поляриметры имеют в своем составе программное обеспечение, встроенное в аппаратное устройство средства измерений, разработанное для конкретной измерительной задачи, осуществляющей измерительные функции, функции расчета параметров угла вращения плоскости поляризации и функции индикации. Идентификационные данные программного обеспечения поляриметров представлены в таблице 1.

Таблица 1

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

Kruess GUI

Номер версии (идентификационный номер ПО)

не ниже 7.ххх

Цифровой идентификатор ПО

-

Алгоритм вычисления контрольной суммы

-

Уровень защиты программного обеспечения от непреднамеренных изменений соответствует уровню «средний» в соответствии с рекомендациями Р 50.2.077-2014.

Технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение характеристики

Диапазоны измерений:

- угла вращения плоскости поляризации, град.

±34,5

- оптического вращения в единицах Международной Сахарной Шкалы, °Z

±100

Диапазоны показаний:

- угла вращения плоскости поляризации, град.

±89,9

- оптического вращения в единицах Международной Сахарной Шкалы, °Z

±259

Дискретность показаний цифрового табло при измерении: - угла вращения плоскости поляризации, град.

0,001

- оптического вращения в единицах Международной Сахарной Шкалы, °Z

0,01

Пределы допускаемой абсолютной погрешности результатов измерений угла вращения плоскости поляризации, град:

- в диапазоне от минус 10° до плюс 10°

- в диапазонах менее минус 10°; свыше плюс 10°

±0,004

±0,006

Наименование характеристики

Значение характеристики

Пределы допускаемой абсолютной погрешности результатов измерений оптического вращения в единицах Международной Сахарной Шкалы, °Z

±0,01

Длина волны измерения, нм

589

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение характеристики

Условия эксплуатации: температура окружающего воздуха, °С относительная влажность, %

от +15 до +40 от 20 % до 80 %

Напряжение питания, В При частоте, Гц

от 100 до 250 50/60

Г абаритные размеры (длина, ширина, высота), мм, не более

300 х 645 х 200

Масса, кг, не более

28

Средняя наработка на отказ, ч, не менее

20000

Средний срок службы, лет, не менее

12

Знак утверждения типа

наносится типографским способом на титульный лист Руководства по эксплуатации и на корпус прибора методом наклеивания.

Комплектность

Таблица 4 - Комплектность средства измерений

Наименование

Количество, шт.

Поляриметры

Поляриметры

автоматические

автоматические

цифровые моделей

цифровые моделей

Р8000, Р8000-Т,

Р8100, Р8100-Т,

Р8000-Р

Р8100-Р

Поляриметр автоматический цифровой

1

1

Стилус

1

1

Сетевой кабель

1

1

Поляриметрическая трубка 100 мм

1

-

Поляриметрическая трубка 200 мм

1

-

Руководство по эксплуатации

1

1

Поверка

осуществляется по документу ГОСТ 8.258-2013 «ГСИ. Поляриметры и сахариметры. Методика поверки».

Основные средства поверки:

- набор образцовых поляриметрических пластинок ППО-1 (регистрационный номер в Федеральном информационном фонде № 11330-88).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.

Знак поверки наносится корпус поляриметра в соответствии с рисунком 2 и на свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ 8.590-2009 ГСИ. Государственная поверочная схема для средств измерений угла вращения плоскости поляризации

ГОСТ 8.258-2013 ГСИ. Поляриметры и сахариметры. Методика поверки.

Техническая документация изготовителя A.KRUSS Optronic GmbH, Германия
