| Номер в госреестре | 68836-17 |
| Наименование СИ | Трансформаторы напряжения незаземляемые |
| Обозначение типа СИ | НОЛ-ЭК, НОЛП-ЭК |
| Изготовитель | Общество с ограниченной ответственностью "Электрощит-К°" (ООО "Электрощит-К°"), Калужская обл., п. Бабынино |
| Год регистрации | 2017 |
| Срок свидетельства | 05.10.2027 |
| МПИ (интервал между поверками) | 16 лет |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы напряжения незаземляемые НОЛ-ЭК, НОЛП-ЭК (трансформаторы напряжения) предназначены для применения в электрических цепях переменного тока частотой 50 или 60 Гц с номинальными напряжениями до 35 кВ включительно с целью передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления.
Принцип действия трансформаторов напряжения основан на преобразовании посредством электромагнитной индукции переменного тока одного напряжения в переменный ток другого напряжения при неизменной частоте и без существенных потерь мощности.
Трансформаторы напряжения выполнены в виде опорной конструкции с литой изоляцией, выполненной из компаунда, который обеспечивает электрическую прочность изоляции и защиту обмоток, одновременно выполняет функции корпуса и несущей конструкции. Трансформаторы имеют одну первичную обмотку и до двух измерительных и/или защитных вторичных обмоток. Обмотки трансформатора расположены на магнитопроводе концентрически, первичная обмотка намотана поверх вторичных обмоток.
Трансформаторы напряжения внутренней установки могут изготавливаться с защитным предохранительным устройством (НОЛП-ЭК) или без него (НОЛ-ЭК).
Трансформаторы напряжения внутренней установки могут быть установлены в любом положении, а наружной установки - только вертикально и крепятся к конструкции четырьмя болтами М12. Трансформаторы изготавливаются в разных конструктивных исполнениях.
Трансформаторы напряжения идентичны по принципу действия, отличаются метрологическими и техническими характеристиками, указанными в таблице 1.
Пломбирование от несанкционированного доступа осуществляется в местах расположения клемм выводов вторичных обмоток.

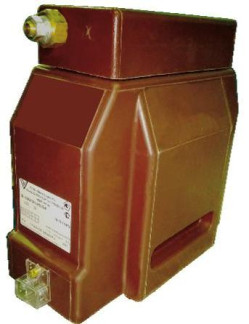

Общий вид трансформаторов напряжения приведен на рисунках 1 и 2.
Расшифровка условного обозначения трансформаторов напряжения приведена на рисунке 3.
Н О Л Х - ЭК - Х Х - Х / Х - Х - Х - ХХ Х
I Уровень изоляции_
Климатическое исполнение и категория размещения по [ГОСТ 15150-69 _
Номинальная вторичная нагрузка, В-А
Класс точности Номинальное напряжение вторичной обмотки, В
Номинальное первичное напряжение, В
Конструктивный вариант исполнения
| Зарегистрировано поверок | 1433 |
| Поверителей | 3 |
| Актуальность данных | 17.09.2024 |
