Государственный реестр средств измерений

Датчики скорости воздуха стационарные СД-1.В, 68845-17

68845-17
Датчики скорости воздуха стационарные СД-1.В (далее - датчик) предназначены для непрерывных автоматических измерений скорости воздушного потока и передачи информации об измеренном значении скорости потока на внешнее устройство в аналоговом или цифровом виде.
Карточка СИ
Номер в госреестре 68845-17
Наименование СИ Датчики скорости воздуха стационарные
Обозначение типа СИ СД-1.В
Изготовитель ООО "Фирма "Аэротест", г.Люберцы
Год регистрации 2017
Срок свидетельства 05.10.2022
МПИ (интервал между поверками) 1 год
Описание типа скачать
Методика поверки скачать

Назначение

Датчики скорости воздуха стационарные СД-1.В (далее - датчик) предназначены для непрерывных автоматических измерений скорости воздушного потока и передачи информации об измеренном значении скорости потока на внешнее устройство в аналоговом или цифровом виде.

Описание

Принцип действия датчиков скорости воздуха стационарных СД-1.В заключается в определении частоты срыва вихрей, образующихся при обтекании воздушным потоком цилиндрического профиля. Частота срывов вихрей преобразуется в цифровой электрический сигнал, пропорциональный скорости воздушного потока. Результаты измерений отображаются на ЖК-индикаторе, на аналоговых выходах датчика формируются соответствующие выходные сигналы напряжения постоянного тока.

Датчик скорости воздуха состоит из корпуса датчика и измерительного зонда VA фирмы Hontzsch GmbH.

Корпус датчика изготовлен из поликарбоната и состоит из двух отделений одинакового размера. В отделении для кабельных вводов размещены клеммы соединения. В аппаратном (измерительном) отделении располагаются электронные платы, служащие для обработки, отображения информации и формирования выходных сигналов.

В отделении кабельных вводов датчика расположена плата коммутации, на которой расположены шесть клеммных разъемов, служащих для подключения питания, аналоговых сигналов (0,4 - 2,0) В, интерфейса RS485, измерительного зонда и внешнего исполнительного устройства, которое использует «сухой» контакт.

Датчики скорости воздуха стационарные СД-1.В изготавливаются в двух модификациях СД-1.В.1, СД-1.В.2, отличающихся пределом допускаемой абсолютной погрешности.

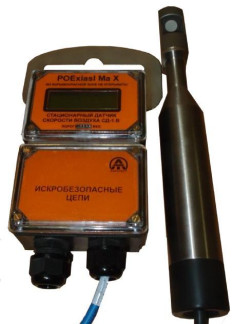

Внешний вид датчика скорости воздуха стационарного СД-1.В показан на рисунке 1.

Программное обеспечение

Датчики скорости воздуха стационарные СД-1.В имеют встроенное, метрологически значимое программное обеспечение (ПО), предназначенное для обработки измерительной информации, индикации результатов измерений на ЖКИ, формирования выходных сигналов. Данное ПО устанавливается в датчик на заводе-изготовителе во время производственного цикла, что исключает возможность несанкционированных настроек и вмешательства, приводящим к искажению результатов измерений.

Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные признаки

Значение

Идентификационное наименование ПО

SD-1V firmware

Номер версии (идентификационный номер) ПО

Не ниже 1.30

Цифровой идентификатор ПО

-

Технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон измерений скорости воздушного потока, м/с

от 0,1 до 40,0

Пределы допускаемой абсолютной погрешности измерений скорости воздушного потока, м/с

-    для модификации СД-1.В.1

-    для модификации СД-1.В.2

±(0,12+0,03V) ±(0,12+0,015V), где V-измеряемая скорость, м/с

Таблица 3 - Основные технические характеристики

Напряжение питания постоянного тока, В

от 8 до 15

Уровень и вид взрывозащиты

РО Exiasl Ma X

Степень защиты от внешних воздействий по ГОСТ 14254-2015

IP54

Г абаритные размеры без учета выносного измерительного зонда, мм, не более

265x140x52

Масса, с учетом выносного измерительного зонда, г, не более

2500

Условия эксплуатации:

-    температура окружающего воздуха, °С

-    относительная влажность воздуха, %

-    атмосферное давление, кПа

от -10 до +40 от 20 до 90 от 80 до 120

Знак утверждения типа

наносится на титульный лист паспорта типографским способом. Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Наименование

Обозначение

Количество

Датчик скорости воздуха стационарный

СД-1.В

1 шт.

Паспорт

СД-1.В 00.000ПС

1 экз

Руководство по эксплуатации

С Д- 1 00 00 000РЭ

1 экз

Методика поверки

РТ-МП-4484-443-2017

1 экз

Поверка

осуществляется по документу РТ-МП-4484-443-2017 «ГСИ. Датчики скорости воздуха стационарные СД-1.В. Методика поверки», утвержденному ФБУ «Ростест-Москва» 15 мая 2017 г. Основные средства поверки:

- рабочий эталон 1-го разряда по ГОСТ 8.886-2015

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.

Знак поверки наносится на свидетельство о поверке в виде голографической наклейки или оттиска поверительного клейма.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ Р 8.886-2015 ГСИ. Государственная поверочная схема для средств измерений скорости воздушного потока

ТУ4215-023-50151796-09 Датчик стационарный СД-1. Технические условия
