| Номер в госреестре | 68847-17 |
| Наименование СИ | Газосигнализаторы |
| Обозначение типа СИ | СЕНС СГ-А |
| Изготовитель | Общество с ограниченной ответственностью Научно-производственное предприятие "СЕНСОР" (ООО НПП "СЕНСОР"), Пензенская область, г. Заречный |
| Год регистрации | 2017 |
| Срок свидетельства | 05.10.2027 |
| МПИ (интервал между поверками) | 2 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |

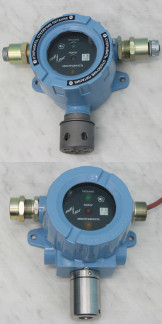

Г азосигнализаторы СЕНС СГ-А (далее - газосигнализаторы) предназначены для автоматического, непрерывного измерения довзрывоопасной концентрации горючих газов и паров и сигнализации о превышении установленных порогов срабатывания сигнализации.
Принцип действия газосигнализаторов основан на преобразовании с помощью оптического датчика значений концентрации горючего газа в измерительный сигнал, пропорциональный содержанию определяемого компонента в воздухе, и выработке световых и управляющих сигналов в соответствии с алгоритмом работы газосигнализаторов.
Метод измерений - прямой, инфракрасная абсорбция.
Способ отбора пробы - диффузионный.
Тип газосигнализаторов - стационарный, автоматический, электрический, одноканальный, непрерывного действия, с верхним пределом измерений содержания горючих газов и паров до 100% от нижнего концентрационного предела распространения пламени (воспламенения) (НКПР). Газосигнализаторы являются автономными газоаналитическими приборами.
Газосигнализаторы предназначены для стационарной установки, обеспечивают местную световую индикацию и сигнализацию, обеспечивают, в зависимости от варианта исполнения, вывод информации об измеренной величине концентрации по аналоговому токовому выходу в виде аналогового унифицированного токового выходного сигнала от 4 до 20 мА и по цифровым последовательным интерфейсам:
- линии питания-связи СЕНС, протокол СЕНС;
- RS-485, протокол Modbus, СЕНС;
- HART, протокол HART.
Газосигнализаторы, в зависимости от варианта исполнения, обеспечивают переключение контактов двух встроенных сигнальных реле при превышении установленных порогов концентрации или возникновения неисправности.
Газосигнализаторы имеют варианты исполнения в зависимости от поверочного компонента в соответствии с таблицей 1.
Таблица 1 - Варианты исполнения в зависимости от поверочного компонента
| Исполнение | Поверочный компонент | Определяемый компонент |
| СЕНС СГ-А | пропан (C3H8) | пропан (C3H8) бутан (С4Н10) гексан (С6Н14) |
| СЕНС СГ-А-Ш4 | метан (CH4) | - |
| СЕНС СГ-А1 | пропан (C3H8) | пропан (C3H8) бутан (С4Н10) гексан (С6Н14) |
| СЕНС СГ-А1-Ш4 | метан (CH4) | - |
Г азосигнализаторы являются взрывозащищённым оборудованием.
Маркировка взрывозащиты газосигнализаторов:
- СЕНС СГ-А 1Ex d ib IIB T4
- СЕНС СГ-А1 1Ex d IIB T4 Gb
Конструкция газосигнализаторов обеспечивает ограничение доступа к внутренним элементам с целью предотвращения несанкционированного доступа. Схема пломбировки от несанкционированного доступа приведена на рисунках 3 и 4. Степень защиты от проникновения твердых предметов и воды соответствует IP66.
0 о
Г азосигнализаторы имеют встроенное программное обеспечение (далее - ПО), разработанное предприятием-изготовителем, которое устанавливается (прошивается) в энергонезависимую память при изготовлении, в процессе эксплуатации данное ПО не может быть изменено, так как пользователь не имеет к нему доступа.
ПО в целом является метрологически значимым и не может быть изменено преднамеренно или случайно. Метрологически значимые параметры защищены от преднамеренного или случайного изменения.
Идентификационные данные ПО приведены в таблице 2.
Таблица 2 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Исполнение СЕНС СГ-А | |
| Идентификационное наименование ПО | Программа СЕНС СГ -А |
| Номер версии (идентификационный номер) ПО | не ниже А900 |
| Цифровой идентификатор ПО | - |
| Исполнение СЕНС СГ-А1 | |
| Идентификационное наименование ПО | Программа СЕНС СГ-А1 |
| Номер версии (идентификационный номер) ПО | не ниже А940 |
| Цифровой идентификатор ПО | - |
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «Средний» в соответствии с Р 50.2.077-2014.
Таблица 3 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений, % НКПР | от 0 до 100 |
| Пределы допускаемой основной погрешности измерений: - абсолютной в диапазоне измерений от 0 до 60 % НКПР включ., % НКПР, не более - относительной в диапазоне измерений св. 60 до 100 % НКПР, %, не более | ±3 ±5 |
| Вариация выходного сигнала, % НКПР, не более | ±3 |
| Пределы допускаемой дополнительной погрешности измерений при изменении температуры в диапазонах: - (от -10 до +40) оС, % НКПР, не более - (от -40 до -10) оС и (от +40 до +60) оС, % НКПР, не более | ±5 ±10 |
| Пределы допускаемой дополнительной погрешности измерений при изменении давления окружающей среды в диапазоне от 80 до 120 кПа, % НКПР, не более | ±1,5* |
| Пределы допускаемой дополнительной погрешности измерений при изменении относительной влажности окружающей среды от 0 до 98 %, % НКПР, не более | ±5** |
| Время установления выходного сигнала t(90), с, не более | 60 |
| Наименование характеристики | Значение |
| Нормальные условия измерений - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа | от +15 до +25 от 30 до 80 от 84,0 до 106,7 |
| Примечания: * - при изменении давления на каждые 3,3 кПа ** - при температуре +40 °С и относительной влажности 50 % | |
Таблица 4 - Основные технические характеристики
| Наименование характеристики | Значение |
| Время прогрева, с, не более | 120 |
| Количество настраиваемых порогов аварийной сигнализации, шт. | 5 |
| Рабочие условия эксплуатации - диапазон температур, °С | от -40 до +60 |
| - атмосферное давление, кПа | от 80 до 120 |
| - верхний предел влажности, % | 98 |
| Напряжение питания постоянного тока, В: - для исполнения СЕНС СГ -А | от 4,5 до 18 |
| - для исполнения СЕНС СГ-А1 | от 4,5 до 30 |
| Потребляемая мощность, Вт, не более: - для исполнения СЕНС СГ -А | 2 |
| - для исполнения СЕНС СГ-А1 | 2,5 |
| Габаритные размеры (длина, ширина, высота), мм, не более: - для исполнения СЕНС СГ -А | 250x180x110 |
| - для исполнения СЕНС СГ-А1 | 255x185x140 |
| Масса, кг, не более: - для исполнения СЕНС СГ -А | 2 |
| - для исполнения СЕНС СГ-А1 | 3 |
наносится типографским способом на титульные листы паспорта и руководства по эксплуатации.
Комплектность приведена в таблице 5.
Таблица 5 - Комплектность
| Г азосигнализаторы СЕНС СГ -А | 1 шт. |
| Паспорт | 1 шт. |
| Руководство по эксплуатации | 1 шт. (на партию) |
| Методика поверки СЕНС.413347.010 МП | 1 шт. (на партию) |
| Адаптер для подачи ПГС | 1 шт. (по заказу) |
осуществляется по документу СЕНС.413347.010 МП «Газосигнализаторы СЕНС СГ-А. Методика поверки», утвержденному ФБУ «Пензенский ЦСМ» 28.07.2017 г.
Основные средства поверки:
- стандартные образцы - поверочные газовые смеси (ГСО-ПГС):
ГСО-ПГС 10700-2015 (СЩ-N - метан-азот, С3Н8-N2 - пропан-азот), 10701-2015 (С3Н8^2 -пропан-азот).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых газосигнализаторов с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационных документах.
ГОСТ 8.578-2014 «ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах».
ГОСТ Р 52350.29.1-2010 «Взрывоопасные среды. Часть 29-1. Газоанализаторы. Общие технические требования и методы испытаний газоанализаторов горючих газов».
СЕНС.413347.010 ТУ. Газосигнализатор СЕНС СГ-А. Технические условия. СЕНС.413347.015 ТУ. Газосигнализатор СЕНС СГ-А1. Технические условия.
