| Номер в госреестре | 68867-17 |
| Наименование СИ | Дефектоскопы вихретоковые |
| Обозначение типа СИ | FALCON |
| Изготовитель | "INETEC Institute for Nuclear Technology", Хорватия |
| Год регистрации | 2017 |
| Срок свидетельства | 06.10.2022 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |

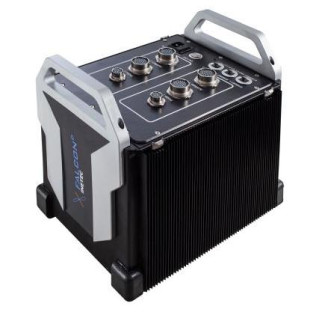

Дефектоскопы вихретоковые FALCON (далее - дефектоскопы) предназначены для выполнения измерений при контроле труб парогенераторов и теплообменных аппаратов в составе комплекса оборудования вихретокового контроля парогенераторов и позволяют измерять глубину дефектов в трубе.
Дефектоскопы позволяют измерять следующие параметры:
- координаты сквозных дефектов в трубе;
- глубины несквозных дефектов в трубе.
Принцип действия дефектоскопов основан на возбуждении вихревых токов в локальной зоне контроля и регистрации изменений, создаваемого ими электромагнитного поля, обусловленных дефектами и электрофизическими свойствами объекта контроля. Измерения осуществляются путем регистрации изменений действительной и мнимой составляющей вихретокового сигнала, создаваемого катушками индуктивности вихретоковых преобразователей.
Дефектоскопы имеют блочную конструкцию. Электронный блок дефектоскопов предназначен для создания сигнала, возбуждающего катушки индуктивности преобразователей, приема и передачи информации. В электронном блоке реализована схема формирования внутреннего абсолютного опорного сигнала и имеется система подавления шумов, позволяющая увеличить соотношение сигнал-шум для всех типов вихретоковых преобразователей. В электронном блоке размещен встроенный адаптер для вихретоковых преобразователей.
В состав дефектоскопов входят вихретоковые преобразователи, специальной формы для работы в протяженных трубных магистралях, выполненные в виде упругих жгутов заданной длины. Дефектоскопы оснащены и могут работать с вихретоковыми преобразователями различных типов: проходными, вращающимися, матричными с одной или несколькими катушками индуктивности. Дефектоскопы поддерживают до 40 каналов (катушек индуктивности) одновременно в режиме непрерывного съема сигнала и до 640 каналов в режиме мультиплексирования.
В качестве устройства управления, обработки и отображения поступающей измерительной информации в дефектоскопах используется персональный компьютер.
Программное обеспечение разработано специально для дефектоскопов вихретоковых FALCON и служит для управления их функциональными возможностями, а также для обработки и отображения результатов измерений.
ПО защищено USB-накопителем с программным ключом защиты программного обеспечения. Ключ так же может быть «жестким», привязанным к персональному компьютеру.
Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «Высокий» в соответствии с Р 50.2.077 - 2014. Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационное наименование ПО | EddyOneAcqui siti on |
| Номер версии (идентификационный номер) ПО, не ниже | 1.5.0.1 |
| Цифровой идентификатор ПО | 6E5EC6D7 |
| Алгоритм вычисления цифрового идентификатора ПО | CRC32 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон частот сигнала возбуждения, кГц | от 0,020 до 1200,000 |
| Пределы допускаемой относительной погрешности установки частоты сигнала возбуждения, % | ±0,2 |
| Диапазон установки выходного напряжения сигнала возбуждения, В | от 0 до 20 |
| Пределы допускаемой относительной погрешности установки выходного напряжения сигнала возбуждения, % | ±10 |
| Уровень шумов дифференциального канала, В, не более | 0,1 |
| Пороговое значение чувствительности при измерениях размеров сквозных дефектов (минимальный диаметр выявляемого дефекта), мм, не более | 0,4 |
| Диапазон измерения глубины дефектов, % толщины стенки | от 10 до 100 |
| Пределы допускаемой абсолютной погрешности измерения глубины дефектов в отношении к толщине стенки, % | ±10 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Количество измерительных каналов | от 2 до 40 |
| Габаритные размеры, не более - длина | 385 |
| - ширина | 335 |
| - высота | 265 |
| Масса электронного блока, кг, не более | 12,5 |
| Параметры электрического питания от сети - напряжение переменного тока, В | от 125 до 250 |
| - частота переменного тока, Гц | от 50 до 60 |
| Электропитание от аккумулятора: - напряжение постоянного тока, В | 12 |
| Диапазон рабочих температур, °С | от 0 до +45 |
| Относительная влажность, %, не более | 95 |
| Срок службы, лет, не менее | 10 |
наносится на эксплуатационную документацию типографическим методом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Дефектоскоп вихретоковый FALCON | - | 1 шт. |
| Вихретоковые преобразователи с кабелями | - | 1 комп. |
| Адаптеры вихретоковых преобразователей | - | 1 комп. |
| Кабели питания | - | 1 комп. |
| Защитная оболочка | - | 1 шт. |
| Футляр для Переноски/Хранения | - | 1 шт. |
| USB накопитель с программным ключом защиты | - | 1 шт. |
| Образцы дефектов (трубки), не предназначены для поверки | - | 1 комп. |
| Программный комплекс EddyOneAnalysis | - | 1 комп. |
| Руководство по эксплуатации на русском языке | - | 1 шт. |
| Методика поверки | МП АПМ 84-16 | 1 шт. |
осуществляется по документу МП АПМ 84-16 «Дефектоскопы вихретоковые FALCON. Методика поверки», утвержденному ООО «Автопрогресс-М» 30.05.2017 г.
Основные средства поверки:
- осциллограф цифровой RIGOL DS2000, модификация DS2202, (рег. № 54989-13);
- комплект мер моделей дефектов теплообменных труб парогенераторов КММД-ПГ-16/13 (Госреестр № 53194-13).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ РИСО 15549-2009 Контроль неразрушающий. Контроль вихретоковый. Основные положения
ГОСТ 26697-85 Контроль неразрушающий. Дефектоскопы магнитные ивихретоковые. Общие технические требования
Техническая документация «INETEC Institute for Nuclear Technology», Хорватия.
| Зарегистрировано поверок | 1 |
| Поверителей | 1 |
| Актуальность данных | 16.09.2024 |
