Номер в госреестре | 68870-17 |
Наименование СИ | Системы информационно-измерительные в составе систем автоматического управления газотурбинной установкой (САУ ГТУ) |
Обозначение типа СИ | LM6000 мод. PD, PF, PF+, DF, Sprint |
Изготовитель | "General Electric Company", США. Заводы-изготовители: "GE Hungary Kft.", Венгрия; "GE Packaged Power, Inc.", США |
Год регистрации | 2017 |
Срок свидетельства | 06.10.2022 |
МПИ (интервал между поверками) | 2 года |
Описание типа | скачать |
Методика поверки | скачать |
Системы информационно-измерительные в составе системы автоматического управления газотурбинной установкой (САУ ГТУ) LM6000 моделей PD, PF, PF+, DF, Sprint (далее - системы, ИИС САУ ГТУ LM6000) предназначены для измерений, отображения и регистрации параметров газотурбинных установок (ГТУ) во всех эксплуатационных режимах: температуры, давления, давления-разрежения, разности давлений, расхода, уровня, частоты переменного электрического тока, мощности и коэффициента мощности электрического тока; измерительных преобразований сигналов от датчиков физических величин в виде электрического сопротивления, напряжения постоянного электрического тока, напряжения, частоты и силы переменного электрического тока; формирования сигналов для выполнения функций управления ГТУ, защиты, контроля, предупредительной и аварийной сигнализации с целью обеспечения длительной безаварийной работы установки, а также передачи данных потребителю как в пределах контролируемого объекта, так и в системы более высокого уровня.
ИИС САУ ГТУ LM6000 служат для измерения параметров энергетических ГТУ LM6000 моделей PD, PF, PF+, DF, Sprint с целью формирования системой автоматизированного управления (САУ) на основе измерительной информации сигналов управления. Принцип действия ИИС САУ ГТУ LM6000 заключается в преобразовании параметров работы ГТУ датчиками физических величин в электрические сигналы, дальнейшем их аналого-цифровом преобразовании, передаче цифровой информации на промышленный ПК и дальнейшего ее использования в САУ. ГТУ LM6000 оснащены камерой сгорания с пониженным уровнем выбросов выхлопных газов (DLE) и имеют следующие модели по виду используемого топлива: PD - на природном газе, PF - на газе или жидком топливе, DF- двухтопливные, а также вариант Sprint - со впрыском воды в камеру сгорания. ИИС САУ двухтопливных ГТУ включает в свой состав составные части ИИС САУ, работающей на газообразном топливе, и составные части ИИС САУ, работающей на жидком топливе, с добавлением элементов, обеспечивающих переключения с одного вида топлива на другое.
ИИС САУ ГТУ LM6000 относятся к ИС-2 по ГОСТ Р 8.596-2002.
ИИС САУ ГТУ LM6000 являются трехуровневыми, имеют блочно-модульную структуру, измерительные и вычислительные компоненты которой являются серийно выпускаемыми средствами измерений. Общий вид систем шкафов управления систем приведен на рисунке 1, структурная схема САУ ГТУ LM6000 приведена на рисунке 2.
В состав нижнего уровня ИИС САУ ГТУ LM6000 входят первичные измерительные преобразователи (датчики):
- уровнемеры серии 3300 (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений, далее - рег. № 25547-12);
- термопреобразователи сопротивления (ТСП) Rosemount 0078 (рег. № 57540-14);
- преобразователи давления измерительные 3051 (рег. № 14061-15);
- преобразователи давления измерительные 3051S (рег. № 24116-13);
- преобразователи давления измерительные EJ* (рег. № 59868-15);
- расходомеры 3051SFC (рег. № 50699-12);
- датчики давления PTX-651 (рег. №51785-12);
- датчики давления Honeywell.
1 —Д=Т. | |
О | |
■ ввр | |
шяшт | |
ftiia | |
CZE | |
| Б | ■■ 1 — Г ' Г 1 • •, ” ! “ i 1 < - ^ 1 | ---i |
f
Сигналы управления
т
Г енератор
о, К орел сл
величины
Измеряемые
ИИС
ДАТЧИКИ (нижний уровень)
Линии связи
Средний у ровень
Блок
управления
гидравликой
Сигналы напряжения переменного тока +
Сигналы от ТСП
Измерительный преобразователь в составе Bently Nevada 3500
Сигналы 4-20 мА
Сигналы от термопар
сех К н | | полни- льные анизмы |
к | к |
Си упра | гналы вления |
Сигналы
4-20 мА
Модули АЦП и контроллеры MicroNet
Результаты измерений в цифровом виде
АРМ | АРМ | ||
Z | \ / |
Верхний
уровень
ССД
Датчики преобразуют текущие значения измеряемых параметров в электрические сигналы:
- силы постоянного тока в диапазоне от 0/4 до 20 мА;
- напряжения переменного тока;
- напряжения постоянного тока (сигналы от термопар);
- электрического сопротивления (сигналы от термопреобразователей сопротивления - ТСП).
На среднем уровне ИИС САУ ГТУ LM6000 измерительная информация о физических
параметрах по каналам связи поступает на входы измерительно-вычислительных комплексов (ИВК) блоков управления двигателем, реализованных на базе комплексов измерительновычислительных вибрационного контроля и защиты серии 3500 фирмы «Bently Nevada Inc.», США (рег. № 51765-12); контроллеров измерительных программируемых MicroNet фирмы «Woodward», США (рег. № 54635-13). Также в состав ИВК входят промежуточные измерительные преобразователи линейного напряжения Q468, частоты переменного тока Q478, активной мощности XL31KSPA7-24-3-12-CVR и прибор для измерения показателей качества и учета электрической энергии PM296 (рег. № 34868-07).
На верхнем уровне ИИС САУ ГТУ LM6000 вся информация, полученная от контроллера, передается на станцию сбора данных (ССД), выполненную на базе ПК промышленного исполнения типа HP Z420 и на автоматизированное рабочее место оператора (АРМ) с применением 19-дюймового монитора высокого разрешения либо ноутбука Getac серии А (повышенной прочности) и в САУ для управления работой ГТУ.
На АРМ оператора отображается информация, поступающая из ИИС САУ ГТУ LM6000, происходит архивирование полученной информации, представление ее в виде графиков с возможностью вывода на печать. Главный экран программы представляет собой мнемосхему, на которой отображены все измерительные подсистемы ГТУ.
В составе оборудования ГТУ выделяют следующие технологические подсистемы:
- гидравлическая система запуска;
- комплекс первичных измерительных преобразователей ГТУ;
- система вентиляции отсека, охлаждения двигателя и подачи воздуха в камеру сгорания;
- внешняя система смазочного масла генератора и редуктора;
- внешняя система смазочного масла турбины;
- внутренняя система смазки и суфлирования ГТУ LM6000 PD, PF;
- топливная система ГТУ LM6000 PD, PF, содержащая систему газового топлива ГТУ и систему жидкого топлива ГТУ;
- система пожаротушения и пожарной сигнализации;
- вспомогательная система КИП газотурбинного генератора;
- система продувки газовой топливной системы;
- система продувки двух топливной системы;
- система повышения мощности SPRINT для снижения выбросов окислов NOx;
- система гидроочистки турбины.
ИИС САУ ГТУ LM6000 выполняет следующие функции:
- измерение и отображение параметров на АРМ оператора в виде цифровых значений, текстовых сообщений, графиков, мнемосхем, протоколирование и архивирование данных, анализ тенденций изменения параметров рабочего процесса газотурбинного двигателя (ГТД);
- контроль состояния различных технических устройств и целостности линий связи между ними, обнаружение отказов и определение неисправных элементов, при этом в случае обнаружения неисправности система формирует соответствующее сообщение;
- передача измерительной информации в исполнительную часть САУ для последующего программно-логического управления исполнительными устройствами ГТУ (формирования сигналов управления исполнительными устройствами, например, для осуществления допускового контроля, выполнения холодной прокрутки ГТД, продувки газовоздушного тракта, автоматического запуска ГТД и анализа ее работы);
- обмен информацией с системами более высокого уровня, в том числе корректировка режимов работы ГТУ по командам системы более высокого уровня.
ИИС САУ ГТУ LM6000 может работать как при взаимодействии с системой более высокого уровня, так и в автономном режиме при отсутствии или неработоспособности системы более высокого уровня.
Имеется возможность модульного наращивания ИИС САУ ГТУ LM6000 без изменения ее общей структуры, математического и программного обеспечения.
В системе внедрены принципы отказобезопасности и отказоустойчивости. В системе используется резервирование на уровне модулей ИВК и первичных измерительных преобразователей, линий связи и периферийных устройств.
ИИС САУ ГТУ LM6000 являются проектно-ориентированными - набор используемых измерительных каналов может варьироваться.
ИИС САУ ГТУ LM6000 предусмотрена возможность передачи измерительной информации в технологические подсистемы оборудования ГТУ, а также приема различных сигналов от технологических подсистем оборудования ГТУ, а именно:
- газового пожаротушения и пожарной сигнализации Alestec 800, обнаружения загазованности и наличия углеводородных газов Eagle Quantum Premier;
- автоматического регулятора возбуждения генератора AVR типа GE EX2100e;
- встроенной защиты генератора iGPS типа Beckwith M-3425A;
- защиты, управления и контроля электрическими двигателями MCC типа SE GE Power Controls Sp.;
- комплексами измерительно-вычислительными для мониторинга работающих механизмов BN-3500 «Bentley Nevada Inc.»;
- агрегатом защиты ГТД LM6000 от достижения предельных параметров Jaquet T400 (надсистемным ограничителем по превышению частоты вращения, рег.№ 48944-12).

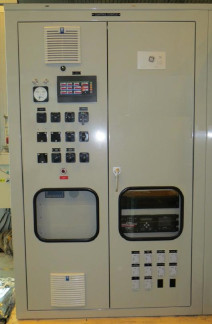

Датчики располагаются в местах контроля процесса и установки, а основные компоненты вторичной, электрической части ИИС САУ ГТУ LM6000 - в шкафах управления MTTB, MGTB и TCP. Шкафы MTTB, MGTB располагаются на открытой площадке и выполнены с подогревом, шкафы TCP (шкаф управления и распределительный) устанавливаются в помещении.
Опломбирование шкафов управления систем не предусмотрено.
Технические компоненты, блоки ИИС САУ ГТУ LM6000, предназначенные для совместной компоновки в общих стойках и корпусах, изготавливаются по группам исполнения, соответствующим рабочим условиям применения.
Программными компонентами ИИС САУ ГТУ LM6000 являются системное программное обеспечение и общее прикладное программное обеспечение.
Системное программное обеспечение ИИС САУ ГТУ LM6000 представляет собой совокупность программного обеспечения ЭВМ, процессора и дополнительных программных средств, которые обеспечивают:
- работу в диалоговом режиме с ИИС САУ ГТУ LM6000;
- управление измерительными компонентами;
- обмен измерительной информацией с измерительными компонентами;
- проверку работоспособности отдельных компонентов и системы в целом;
-изменение, модификацию и дополнение состава общего прикладного программного
обеспечения.
Общее прикладное программное обеспечение представляет собой организованную совокупность подпрограмм и программных модулей, которые реализуют:
- алгоритмы обработки измерительной информации;
- типовой алгоритм проведения функциональных тестов.
Метрологически значимым является общее прикладное ПО. Метрологические характеристики измерительных каналов систем нормированы с учетом его влияния.
Доступ к программному обеспечению осуществляется с АРМ оператора, доступ к которому защищен как административными мерами (установка в отдельном помещении), так и многоуровневой защитой по паролю.
Доступ к параметрам и данным со стороны интерфейсов связи защищен паролями на чтение и программирование. Метрологические коэффициенты и заводские параметры защищены аппаратной перемычкой.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 Идентификационные данные ПО
Идентификационные данные (признаки) | Значения | |
Идентификационное наименование ПО | Bently Nevada Monitor Configuration | GAP3.08f |
Номер версии (идентификационный номер) ПО, не ниже | 2.0 | 3.08.5232.27310f |
Цифровой идентификатор ПО | по номеру версии |
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014.
Состав и основные метрологические характеристики измерительных каналов систем приведены в таблицах 2 и 3.
Таблица 2 - Состав и метрологические характеристики ИК ИИС САУ ГТУ L
M6000, включающих датчик и вторичную часть ИК
Основные ха
Основные характеристики компонентов ИК систем
рактеристики ИК
Пределы допускаемой погрешности ИК (основной/ в рабочих условиях)
Пределы допускаемой основной погрешности ВИК
Тип датчика, пределы его допускаемой основной погрешности
Модуль
контроллера
MicroNet
Идентификатор
ИК
Наименование
ИК
Диапазоны
измерений
1
2
4
5
6
7
PT-6859A/B
PT-2363
Абсолют. давления от 0 до 689,6 кПа
PT-6860
PT-6861A/B
от 0 до 1034,4 кПа
PT-8025A/B PT-6804, PT-6814
Абсолют. давления от 0 до 4137,6 кПа
PT-2021A/B
PT-0029A/B
PT-0123A
PT-6026
PT-6121
PT-0121
ИК давления (абсолютного, избыточного) воздуха в нагнетателях, среды на входе турбин, жидкого и газового топлива, масла в емкостях и контурах
Избыт. давления от 0 до 689,6 кПа
модуль аналогового ввода 24/8 с входным аналоговым сигналом от 4 до 20 мА
PT-6122 PT-1021A/B PT-1022 PT-0040, PT-0049 PT-0183A/B
3051TG, 3051TA (рег. № 14061-15)
Y = ±0,04 %
Y = ±0,2/±1,45 %
от 0 до 1379,2 кПа
Y = ±0,16 %
PT-6012
PT-62582
от 0 до 5516,8 кПа
PT-2027A/B
PT-2139
от 0 до 8275 кПа
от 0 до 3448 кПа
PT-2508, PT-2509 PT-62585 PT-62586
PT-62587
от 0 до 2758 кПа
PT-6859A/B
PT-2363
Абсолют. давления от 0 до 689,6 кПа
от 0 до 1034,4 кПа
PT-8065 PT-8061A, B
1 | 2 | 3 | 4 | 5 | 6 | 7 |
PT-2101, PT-2116 PT-2500, PT-2501 PT-62239 PT-62241 PT-62250 PT-62269 | от 0 до 2069 кПа | Y = ±0,2/±1,45 % | 3051TG, 3051TA (рег. № 14061-15) Y =0,04 % | модуль аналогового ввода 24/8 с входным аналоговым сигналом от 4 до 20 мА | Y = ±0,16 % | |
PT-2260, PT-2287 | от 0 до 17236,9 кПа | |||||
ИК давления-разрежения на насосе гидравлического старта | PT-6012 | от -101 до +5516 кПа | g = ±0,2/±1,45 % | 3051 (рег. № 14061-15) Y = 0,04 % | модуль аналогового ввода 24/8 с входным аналоговым сигналом от 4 до 20 мА | Y = ±0,16 % |
ИК давления-разрежения на насосе подкачки воды в модуле впрыска | PT-2112 | от -101 до +2069 кПа | ||||
ИК разности давлений воздуха, масла, жидкого топлива в емкостях и контурах | PDT-0015 PDT-2361 PDT-1006 PDT-1007 PDT-1014 PDT-0130 PDT-2108 | от 0 до 241 кПа | Y = ±0,18/±1,33 % | 3051S1CD (рег. № 24116-13) Y = ±0,025 % | модуль аналогового ввода 24/8 с входным аналоговым сигналом от 4 до 20 мА | Y = ±0,16 % |
PDT-2362 | от 0 до 19,9 кПа | |||||
PDT-64257 PDT-64258 PDT-4007 PDT-4014 | от -2,49 до +2,49 кПа | |||||
PDT-4011A/B | от 0 до 2,49 кПа | |||||
PDT-62578 | от 28 до 160 кПа | |||||
PDT-62152 | от 0 до 200 кПа |
1 | 2 | 3 | 4 | 5 | 6 | 7 |
PDT-4004 PDT-4005A/B | от-6227 до +6227 Па | Y = ±0,18/±1,33 % | 3051S1CD (рег. № 24116-13) Г = ±0,025 % | модуль аналогового ввода 24/8 с входным аналоговым сигналом от 4 до 20 мА | Y = ±0,16 % | |
PDT-2020 PDT-2191 | от 0 до 1379,2 кПа | |||||
PDT-1082 | от 0 до 34 кПа | |||||
PDT-0124 | от-1246 до +1246 Па | |||||
ИК статического давления на входе | PT-6863 | от 0 до 110 кПа | Y =±0,31/±1,74 % | EJA310А (рег. № 59868-15) ±0,15 % (y) диапазона измерений | ||
ИК абсолютного давления жидкого топлива в емкостях и контурах, воздуха на выходе нагнетателей | PT-2072A, B PT-2130A, B PT-2131A, B PT-2133A, B PT-2134A, B PT-2243A PT-2244A, B PT-2245A, B PT-2587A, B | от 0 до 13792 кПа | Y = ±0,24/±1,6 % | с датчиком давления DRUCK PTX -651 (рег. № 51785-12) Y = ±0,08 % | модуль аналогового ввода 24/8 с входным аналоговым сигналом от 4 до 20 мА | Y = ±0,16 % |
PT-6804 PT-6814 | от 0 до 4137,6 кПа | |||||
ИК абсолютного давления газового топлива в емкостях и контурах | PT-62139A, B PT-62570A, B PT-62571A, B PT-62572A, B PT-62573A, B PT-62105A, B PT-62136A, B PT-62137A, B PT-62138A, B PT-62141A, B | от 0 до 6895 кПа | Y = ±0,03 % | с датчиком HoneyWell Y = ±0,03 % | интерф модуль, RS422 | - |
1 | 2 | 3 | 4 | 5 | 6 | 7 |
PT-2052A, B PT-2054A, B PT-2513A, B PT-2514A, B PT-2515A, B PT-2516A, B PT-2531A, B PT-2532A, B | от 0 до 6895 кПа | Y = ±0,03 % | с датчиком HoneyWell Y = ±0,03 % | интерф модуль, RS422 | - | |
PT-2043A, B PT-2045A, B PT-8059A, B | от 0 до 690 кПа | |||||
PT-6227 | от 0 до 5516 кПа | |||||
PT-4080 | от 0 до 207 кПа | Y = ±0,2/±1,45 % | 3051 (рег. № 14061-15) Y = ±0,04 % | модуль аналогового ввода 24/8 с входным аналоговым сигналом от 4 до 20 мА | Y = ±0,16 % | |
ИК температуры дренажа, жидкого и газового топлива в емкостях и контурах, воздуха в нагнетателях | TE-64281A TE-64281B | от -54 до +500 °С | А = ±4,1/±6,6 °С | ТСП мод.0078 (рег. № 57540-14) кл. допуска В по ГОСТ 6651 | модуль аналогового ввода 24/8 с входным аналоговым сигналом от 4 до 20 мА c внешним преобразователем SCM7B34-1459 | Y = ±0,23 % |
TE-2220A1, A2 | от -65 до +500 °С | А = ±4,1/±7,0 °С | ||||
TE-6002A1, A2 TE-6026A1, A2 TE-4054A1, A2 TE-4090A1 TE-4091A1 TE-4094A1 TE-4102A1, A2 TE-1013A1, A2 TE-2032A1, A2 TE-0139A1, A2 TE-2102A1, A2 | от -200 до +500 °С | А = ±4,4 / ±8,1 °С | ||||
TE-6003A1, A2 | от -50 до +400 °С | А = ±3,3/ ±5,7 °С |
1 | 2 | 3 | 4 | 5 | 6 | 7 |
TE-1035A1, A2 | от -200 до +700 °С | А = ±5,9 /±10,6 °С | ТСП мод.0078 (рег. № 57540-14) кл. допуска В | модуль аналогового ввода 24/8 с входным аналоговым сигналом от 4 до 20 мА c внешним преобразователем SCM7B34-1459 | Y = ±0,23 % | |
ТЕ-2033А, B TE-2145A, B TE-2146A, B TE-2147A, B TE-2148A, B TE-2149A, B TE-2150A, B TE-2215A, B TE-2365A, B TE-2369A, B TE-2370A, B TE-6232A, B TE-6821A, B TE-6837A, B | от -56,7 до +260 °С | А = ±1,4 /±3,1 °С | ТСП мод.0078 (рег. № 57540-14) кл. допуска А по ГОСТ 6651 | |||
ИК уровня масла и жидкого топлива в емкостях | LT-0001 LT-2364 LT-6001 LT-1002A, B LT-0135A, B | от 0 до 2 м (от 0 до 100 %) от 0 до 0,53 м (от 0 до 100 %) от 0 до 1,17 м (от 0 до 100 %) от 0,1 до 1,17 м (от 0 до 100 %) | А = ±8,2/±41 мм А = ±5,8/±14,5 мм А = ±2,3/±26 мм А = ±2,3/±26 мм | уровнемер 3301HA (рег. №25547-12 ) ±5,0 мм (А) | модуль аналогового ввода 24/8 с входным аналоговым сигналом от 4 до 20 мА и барьером искрозащиты ISO2 или ISO3 | А = ±3,2 мм А = ±0,8 мм А = ±1,8 мм А = ±1,8 мм |
ИК расхода воды в модуле впрыска | FT-62231 FT-2105 | от 0 до 113,6 л/мин | А = ±(1,30 F* + +0,16D*)0,01/ ±(1,45 F + +0,45-D)0,01 л/мин | Расходомер 3051 SFC (рег. № 50699-12) 5 = ±1,3 % | модуль аналогового ввода 24/8 с входным аналоговым сигналом от 4 до 20 мА | Y = ±0,16 % |
* F - измеренное значение расхода; D - диапазон измерений расхода |
1 | 2 | 3 | 4 | 5 | 6 | 7 |
ИК частоты вращения ротора генератора | SE-6811 | от 1 до 5000 об/мин | Y = ±0,162/0,47 % | C проксиметром 3300 (рег. №56536-14), модулем BN 3500 и барьером ISO А = ±1 об/мин | модуль аналогового ввода 24/8 с входным аналоговым сигналом от 4 до 20 мА | Y = ±0,16 % |
ИК частоты вращения ротора турбин и компрессора | SE-6800, SE-6801 SE-6812, SE-6813 | от 0 1) до 10000 Гц1) | Y = ±0,03 % | - | модуль MPU/ Proximity | Y = ±0,03 % |
ИК частоты генератора | BFX | от 45 до 65 Гц | Y = ±0,26/±0,62 % | преобразователь измерительный частоты переменного тока Q478 Y = ±0,1% | модуль аналогового ввода 24/8 с входным аналоговым сигналом от 4 до 20 мА | Y = ±0,16 % |
ИК температуры масла, дренажа, жидкого топлива, в емкостях и контурах, металла составных частей ГТУ, воздуха в различных точках ГТУ | TE-0058 TE-0020A1, А2 TE-1663A1, А2 TE-6079, TE-6080 TE-6081, TE-6082 TE-6084 TE-6021, TE-6023 TE-6025 TE-6035, TE-6036 TE-6056, TE-6057 ТЕ-6095А, В TE-6123A, B -TE-6125A, B TE-6128A, B TE-6141A, B TE-6142A, B TE-6186A, B TE-6401, TE-6402 TE-6421 - TE-6426 TE-6430, TE-6431 TE-64028 TE-6450, TE-6454 TE-6493, TE-6499 TE-64032, TE-64033 TE-64035 | от -53,9 до +648,9 °С | А = ±5,1/±7,1 °С (с ТСП кл.В) А = ±3,0/±5,1 °С (с ТСП кл.А) | ТСП мод.0078 (рег. № 57540-14) кл. допуска А, В по ГОСТ 6651 | модуль аналогового ввода 24/8 с входным аналоговым сигналом от 4 до 20 мА c внешним преобразователем SCM7B34-1459 | Y = ±0,23 % |
ИК температуры масла, дренажа, жидкого топлива, в емкостях и контурах, металла составных частей ГТУ, воздуха в различных точках ГТУ
модуль аналогового ввода 24/8 с входным аналоговым сигналом от 4 до 20 мА c внешним преобразователем SCM7B34-1459
А = ±5,1/ ±7,1 °С (с ТСП кл.В)
А = ±3,0/ ±5,1 °С (с ТСП кл.А)
ТСП мод.0078 (рег. № 57540-14) кл. допуска А, В по ГОСТ 6651
от -53,9 до +648,9 °С
g = ±0,23 %
Примечания:
А - абсолютная погрешность, 5 - относительная погрешность, y - приведенная погрешность.
Для ИК температуры указана максимальная по диапазону абсолютная погрешность.
В таблице приведены максимальные диапазоны измерений физических параметров.
1) ИК оснащен магнитными датчиками XN25, XNSD на входе, его показания на дисплее ИИС САУ ГТУ LM6000 от 1 до 12000 об/мин с учетом коэффициента пересчета.
TE-64071 TE-64072 TE-64211 TE-64274 TE-68310A1, A2 TE-68311 TE-4001 TE-4021A1, A2 TE-4022A1, A2 TE-4023A1, A2 TE-4024A1, A2 TE-4025A1, A2 TE-4026A1, A2 TE-4028A1, A2 TE-4030A1, A2 TE-4031A1, A2 TE-4082A1, A2 TE-4083A1, A2 TE-4084A1, A2 TE-4085A1, A2 TE-4086A1, A2 TE-4093A1, A2 TE-0136A1, A2 TE-0138A1, A2
Далее в таблице 3 представлены состав и метрологические характеристики ИК ИИС САУ ГТУ LM6000, принимающих электрические сигналы от датчиков технологических параметров, при этом датчики в состав ИК не входят.
Таблица 3 - Состав и метрологические характеристики ИК ИИС САУ ГТУ LM6000, принимающих электрические сигналы от датчиков
Пределы допускаемой основной/ в рабочих условиях погрешности ИК, А - абсолютной;
_Y - приведенной_
Диапазон измерений (диапазон показаний на дисплее ИИС)
Идентификатор
ИК
Источник сигнала на входе ИК
Состав ИК
Тип ИК
1
2
3
4
5
ИК сигналов термопар (тип К)
TE-2140A, B TE-2141 TE-2143A, B TE-2144A, B TE-2216A, B TE-2217A, B TE-2218A, B TE-2579A, B TE-2580A, B TE-6838A, B, C, D TE-6843 TE-6844 TE-6845 TE-6846 TE-6847 TE-6848 TE-6849 TE-6850 TE-8039A1, A2 TE-8039B1, B2 TE-8045A, B, C, D TE-8045E, F, G, H
от -2,138 до +48,984 мВ (от -57 до +1204 °С)
Термопары производства GE Aerospace модуль аналогового ввода 24/8 с входным аналоговым сигналом от 4 до 20 мА c внешним преобразователем SCM7B47K-1458
g = ±0,47/±0,65 %
ИК сигналов термопреобразователей сопротивления (градуировка Pt100)
TE-0035A1, A2 TE-0036A1, A2 TE-0022A1, A2
TE-8021A1, A2
TE-8036A1, A2 от 79,91 до 345,28 Ом (от -51,1 до +700 °С)
g = ±0,23/±0,47 %
от 84,27 до 197,71 Ом (от -40 до +260 °С)
от 77,52 до 197,71 Ом (от -57 до +260 °С)
ТСП производства GE Aerospace модуль аналогового ввода 24/8 с входным аналоговым сигналом от 4 до 20 мА c внешним преобразователем SCM7B34-1459
1 | 2 | 3 | 4 | 5 | 6 |
ИК сигналов термопреобразователей сопротивления (градуировка Pt100) | TE-0021A1, A2 TE-0023A1, A2 TE-0057A1, A2 | от 79,91 до 345,28 Ом (от -51 до +700 °С) | ТСП производства Brush Electric | модуль аналогового ввода 24/8 с входным аналоговым сигналом от 4 до 20 мА c внешним преобразователем SCM7B34-1459 | g = ±0,23/±0,47 % |
TE-6027A1, A2 TE-1023A1, A2 TE-1025A1, A2 TE-1026A1, A2 TE-1027A1, A2 TE-1028A1, A2 TE-1029A1, A2 TE-1030A1, A2 TE-0207A1, A2 | от 78,72 до 177,33 Ом (от -54 до +204 °С) | ТСП производства GE Aerospace | |||
ИК сигналов от вторичной обмотки трансформаторов напряжения (ТН) переменного тока | BVX | от 0 до 120 В (от 0 до 15 кВ) | Вторичная обмотка ТН | Q468 g = ±0,1% => модуль аналогового ввода 24/8 с входным аналоговым сигналом от 4 до 20 мА | g = ±0,26/±1,3 % |
ИК мощности переменного тока на вторичных обмотках трансформаторов тока (ТТ) и ТН | CUST (MW_OUT) | активной Р от 0,05 до Pd=500 Вт1) | Вторичные обмотки ТТ и ТН | Satec PM296 (рег. №34868-07) => модуль аналогового ввода 24/8 с входным аналоговым сигналом от 4 до 20 мА | А=±(0,2 P+0,16 Pd) 0,01/ ±(0,55 P+0,45 Pd)0,01 Вт |
CUST (VAR) | реактивной Q от 0,05 до Qd=500 вар2) | А=±(0,3 Q+0,16 Qd) 0,01/ ±(0,65 Q+0,45 Qd) 0,01 вар | |||
ИК коэффициента мощности Pf переменного тока на вторичных обмотках трансформаторов тока (ТТ) и ТН | CUST (PF) | Pf от -1,0 до -0,5 и от +0,5 до +1,0 | А=±(0,2 Pf +0,08) 0,01/ ±(0,55 Pf+0,225) 0,01 |
1 | 2 | 3 | 4 | 5 | 6 |
ИК активной мощности переменного тока на вторичных обмотках трансформаторов тока (ТТ) и ТН | WX | Р от 0,05 до Pd=500 Вт3) | Вторичные обмотки ТТ и ТН | XL31KSPA7-24-3- 12-CVR => модуль аналогового ввода 24/8 с входным аналоговым сигналом от 4 до 20 мА | А = ±(0,2 P+0,16 Pd) 0,01/ ±(0,45 P+0,45 Pd) 0,01 Вт |
ИК напряжения переменного тока от датчиков акустического давления | PT-68135 PT-68136 | от 0 до 40 мВ переменного тока частотой от 0,5 до 40 кГц (от 0 до 70 кПа) | ИК принимает сигнал в виде напряжения переменного тока от датчиков ак. давления производства GE Aerospace | ИВК BN 3500 и модуль аналогового ввода 24/8 от 4 до 20 мА | g = ±1,3 % |
Примечания: 1) Показания на дисплее ИИС САУ ГТУ LM6000 для данного ИК от 0 до 40 МВт (активная) с учетом занесенных в память PM296 коэффициентов трансформации при токе 2-200% и cos ф>0,5. 2) Показания на дисплее ИИС САУ ГТУ LM6000 для данного ИК от 0 до 32 Мвар (реактивная) с учетом занесенных в память PM296 коэффициентов трансформации. 3) Показания на дисплее ИИС САУ ГТУ LM6000 для данного ИК от 0 до 60 МВт с учетом занесенных в память XL31KSPA7-24-3-12-CVR коэффициентов трансформации. |
Наименование характеристики | Значение |
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | от 180 до 264 50±2 |
Габаритные размеры шкафа TCP, мм, не более | |
- высота | 2286 |
- ширина | 762 |
- длина | 2896 |
Г абаритные размеры шкафа MTTB, мм, не более | |
- высота | 3658 |
- ширина | 890 |
- длина | 1804 |
Габаритные размеры шкафа MGTB, мм, не более | |
- высота | 1906 |
- ширина | 305 |
- длина | 1144 |
Условия эксплуатации компонентов ИИС САУ ГТУ LM6000: | |
для первичных измерительных преобразователей | В соответствии |
с проектом и ТД на них | |
для модулей контроллеров MicroNet: | |
- температура окружающего воздуха, °С | от 0 до +55 |
- относительная влажность (без конденсации влаги), %, | |
не более | 98 |
для модулей комплексов BN 3500: | |
- температура окружающего воздуха, °С | от -30 до +65 |
- напряжение питания (постоянный ток), В | от 18 до 36 |
для АРМ оператора: | |
- температура окружающего воздуха, °С | от +10 до +35 |
- относительная влажность (при +25 °С), % | от 30 до 80 |
Для АРМ оператора при использовании ноутбука серии А: | |
- температура окружающего воздуха, °С | от -20 до +50 |
- относительная влажность, %, не более | 95 |
По условиям эксплуатации ИИС САУ ГТУ LM6000 относятся к группе исполнения 3 по ГОСТ 22261-94.
Измерительные компоненты ИИС САУ ГТУ LM6000, располагающиеся во взрывоопасных зонах, имеют соответствующее взрывозащищенное исполнение, что подтверждено сертификатом соответствия требованиям технического регламента Таможенного союза 012/2011.
наносится на титульный лист паспорта на систему информационно-измерительную в составе системы автоматического управления газотурбинной установкой LM6000 моделей PD, PF, PF+, DF, Sprint типографским способом.
ИИС САУ ГТУ LM6000 входит в состав комплекта поставки газотурбинной установки типа LM6000. Комплектность ИИС САУ ГТУ LM6000 представлена в таблице 5.
Наименование | Обозначение | Количество |
Система информационно-измерительная в составе системы автоматического управления газотурбинной установкой (САУ ГТУ) LM6000 моделей PD, PF, PF+, DF, Sprint | По номеру проекта | 1 шт. |
Руководство по эксплуатации «LM6000 PD, PF, PF+, Dual Fuel (DF), Sprint Руководство по эксплуатации САУ ГТУ типов LM6000 PD, PF, PF+, DF, Sprint» | LM6k-CS-006-C | 1 шт. |
Комплект схем и спецификаций (Flow and instrument diagram, F&ID) на следующие технологические подсистемы оборудования ГТУ, включающие в свой состав компоненты ИК ИИС САУ ГТУ LM6000: - гидравлическая система запуска; - система вентиляции отсека, охлаждения ГТД и подачи воздуха в камеру сгорания; - внешняя система смазочного масла генератора и редуктора; - система смазочного масла турбины ГТУ LM6000 PD, PF; - топливная система ГТУ LM6000 PD, PF; включающая систему газового топлива ГТУ и систему жидкого топлива ГТУ; - система гидроочистки турбины; - вспомогательная система КИП газотурбинного генератора; - система продувки газовой топливной системы; - система продувки двух топливной системы; - система повышения мощности SPRINT для снижения выбросов окислов NOx | F&ID (Х - номер проекта системы): Х 571232 Х_571239 Х_571248 Х_571244 Х 571245 и Х_571246 Х 571262 Х_571272 Х 571261 Х 571278 Х 571268 и Х 571270 | 1 шт. |
Матрица причин и следствий | Х 730149 | 1 шт. |
Сводная таблица подключения модулей аналогового ввода/вывода ИВК, используемых для контроля последовательности работы ГТУ | Х 730146 | 1 шт. |
Паспорт на систему информационно-измерительную в составе системы автоматического управления газотурбинной установкой LM6000 PD, PF, PF+, DF, Sprint | По номеру проекта | 1 шт. |
« Системы информационно-измерительные в составе систем автоматического управления газотурбинными установками (САУ ГТУ) LM6000 моделей PD, PF, PF+, DF, Sprint. Методика поверки» | МП 201-022-2017 | 1 шт. |
осуществляется по документу МП 201-022-2017 «Системы информационно-измерительные в составе САУ ГТУ LM6000 моделей PD, PF, PF+, DF, Sprint. Методика поверки», утвержденному ФГУП «ВНИИМС» 14 апреля 2017 г.
Основные средства поверки:
- средства поверки в соответствии с нормативными документами на поверку датчиков, входящих в состав систем;
- калибратор многофункциональный MC2-R, регистрационный номер 22237-08;
- калибратор переменного тока Ресурс-К2, регистрационный номер 31319-12;
- частотомер универсальный GFC-8010H, регистрационный номер 19818-00;
- калибратор давления PACE 5000, регистрационный номер 43709-10;
- генератор сигналов 33210А, регистрационный номер 32993-09.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к системам информационноизмерительным в составе систем автоматического управления газотурбинной установкой (САУ ГТУ) LM6000 моделей PD, PF, PF+, DF, Sprint
ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения
ГОСТ 27300-87 ГСИ. Информационно-измерительные системы. Общие требования, комплектность и правила составления эксплуатационной документации
