| Номер в госреестре | 68871-17 |
| Наименование СИ | Газоанализаторы-течеискатели элегаза |
| Обозначение типа СИ | SF6-LeakSpy, мод. 3-033-R200, 3-033-R201 |
| Изготовитель | "DILO Armaturen und Anlagen GmbH", Германия |
| Год регистрации | 2017 |
| Срок свидетельства | 06.10.2022 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Газоанализаторы-течеискатели элегаза SF6-LeakSpy, модификации 3-033-R200, 3-033-R201 (далее по тексту - газоанализаторы - течеискатели) предназначены для измерений объемной доли элегаза (SF6) в воздухе.
Принцип действия датчика газоанализаторов - течеискателей обеих модификаций основан на поглощении молекулами элегаза инфракрасного излучения.
Газоанализаторы-течеискатели обеих модификаций выпускаются в виде переносного устройства с гибким щупом с датчиком на конце. На лицевой панели газоанализаторов-течеискателей расположены: жидкокристаллический дисплей, отображающий результат измерений и вспомогательную информацию (данные о единице измерений, заряде батареи и пр.), сенсорные кнопки: кнопка включения (отключения) звукового сигнала, кнопка включения (отключения) газоанализатора - течеискателя и установки нуля, кнопка переключения единиц измерений.

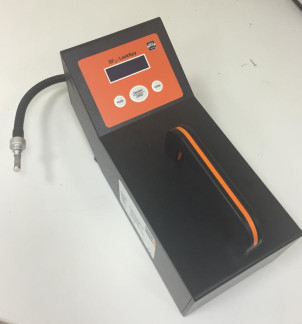

Общий вид газоанализаторов - течеискателей элегаза SF6-LeakSpy, модификаций 3-033-R200, 3-033-R201 представлен на рисунке 1.
Обозначение места нанесения знака поверки представлено на рисунке 2.
Пломбирование газоанализаторов-течеискателей элегаза SF6-LeakSpy, модификаций 3-033-R200, 3-033-R201 не предусмотрено.
Газоанализаторы-течеискатели элегаза SF6-LeakSpy, модификаций 3-033-R200, 3-033-R201 имеют встроенное программное обеспечение.
Встроенное программное обеспечение разработано изготовителем и обеспечивает выполнение следующих основных функций:
- прием и обработку измерительной информации от первичных измерительных преобразователей содержания элегаза в воздухе;
-отображение версии ПО на встроенном жидкокристаллическом дисплее
- индикацию результатов измерений на встроенном жидкокристаллическом дисплее;
- индикацию оставшегося времени работы на встроенном жидкокристаллическом дисплее;
- индикацию заряда батареи на встроенном жидкокристаллическом дисплее;
- индикацию единиц измерений на встроенном жидкокристаллическом дисплее;
- настройку единиц измерений;
-установку нулевой точки;
- подачу звукового сигнала при начале измерений;
-отключение/выключение звукового сигнала при начале измерений;
- индикацию при выключении звукового сигнала при начале измерений на встроенном жидкокристаллическом дисплее;
- сообщения об ошибке.
Встроенное ПО газоанализаторов-течеискателей реализует непрерывную самодиагностику аппаратной части газоанализатора.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
| Таблица 1 - Идентификационные данные программного обеспечения | |
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | 3-033-firmware V0.6 |
| Номер версии (идентификационный номер) ПО | 0.6 |
| Цифровой идентификатор ПО | Не доступен |
| Примечание - номер версии ПО должен быть не ниже указанного в таблице. | |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений объемной доли элегаза (SF6), млн-1 | от 0 до 1000 |
| Пределы допускаемой абсолютной основной погрешности измерения объемной доли элегаза (SF6), млн-1, в диапазоне от 0 до 50 млн-1 включ. | ±10 |
| Пределы допускаемой относительной основной погрешности измерения объемной доли элегаза (SF6), %, в диапазоне св. 50 до 100 млн-1 включ. | ±20 |
| Пределы допускаемой относительной основной погрешности измерения объемной доли элегаза (SF6), %, в диапазоне св. 100 до 1000 млн-1 | ±20 |
| Пределы допускаемой вариации показаний, в долях от пределов допускаемой основной погрешности | 0,5 |
| Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды в диапазоне рабочих температур, на каждые 10 °С, в долях от пределов допускаемой основной погрешности | ±0,5 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Время прогрева газоанализаторов-течеискателей, с | 10 |
| Время работы от одной полной зарядки аккумуляторной батареи, ч | 12 |
| Время установления показаний, с | 5 |
| Г абаритные размеры | |
| - высота (все модификации), мм, не более | 142 |
| - ширина (все модификации), мм, не более | 125 |
| - длина, мм, не более | |
| - без датчиков (все модификации) | 280 |
| - с датчиком: | |
| -модификация 3-033-R200 | 555 |
| - модификация 3-033-R201 | 805 |
| Масса, кг, не более | 1,58 |
| Условия эксплуатации: | |
| - температура окружающей среды, °С | от 0 до +50 |
| - относительная влажность, % | до 95 |
| - атмосферное давления, кПа | от 84,0 до 106,7 |
| Средняя наработка на отказ, ч (при доверительной вероятности | 5000 |
| 0,95) |
наносится на боковую панель газоанализаторов -течеискателей в виде клеевой этикетки и на титульных листах Руководств по эксплуатации типографским способом.
Таблица 4 - Комплектность газоанализаторов-течеискателей элегаза SF6-LeakSpy, модификаций 3-033-R200, 3-033-R201_
| Наименование | Обозначение | Количество |
| Г азоанализатор-течеискатель элегаза SF6-LeakSpy | 3-033-R200 3-033-R201 | 1 шт. |
| Транспортный чемодан | SF6-LeakSpy 3-033-R200 | R201 | 1 шт. |
| Зарядное устройство | - | 1 шт. |
| Аккумуляторная батарея | BMZ Smart battery pack | 1 шт. |
| Блок зарядки | BMZ Li-Ion Charger | 1 шт. |
| «Газоаналитзаторы -течеискатели элегаза SF6-LeakSpy, модификации 3-033-R200, 3-033-R201. Руководство по эксплуатации» | 1 шт. | |
| Методика поверки | МП-242-2138-2017 | 1 шт. |
осуществляется по документу МП-242-2138-2017 «Газоанализаторы-течеискатели элегаза SF6-LeakSpy, модификации 3-033-R200, 3-033-R201. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 22.06.2017 г.
Основные средства поверки:
Рабочий эталон 1-го разряда по ГОСТ 8.578-2014 генератор газовых смесей ГГС-03-03, регистрационный номер в Федеральном информационном фонде 62151-15.
Стандартный образец состава газовой смеси по ГОСТ 8.578-2014 состава SF6/воздух, регистрационный номер в Федеральном информационном фонде 10347-2013.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых газоанализаторов-течеискателей с требуемой точностью.
Знак поверки наносится в виде голографической наклейки на боковую панель газоанализатора-течеискателя, как указано на рисунке 1, и (или) на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ 8.578-2014 ГСИ Государственная поверочная схема для средств измерений содержания компонентов в газовых средах.
ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия
Техническая документация фирмы DILO Armaturen und Anlagen GmbH, Германия
