Хромато-масс-спектрометры жидкостные тандемные Waters Xevo, 68878-17

68878-17
Хромато-масс-спектрометры жидкостные тандемные Waters Xevo (далее - хромато-масс-спектрометры) предназначены для измерений содержания компонентов, входящих в состав органических смесей веществ и широкого спектра органических веществ.
Карточка СИ
Номер в госреестре 68878-17
Наименование СИ Хромато-масс-спектрометры жидкостные тандемные
Обозначение типа СИ Waters Xevo
Изготовитель "Waters Corporation", США
Год регистрации 2017
Срок свидетельства 06.10.2022
МПИ (интервал между поверками) 1 год
Описание типа скачать
Методика поверки скачать

Назначение

Хромато-масс-спектрометры жидкостные тандемные Waters Xevo (далее - хромато-масс-спектрометры) предназначены для измерений содержания компонентов, входящих в состав органических смесей веществ и широкого спектра органических веществ.

Описание

Принцип действия хромато-масс-спектрометров основан на разделении компонентов пробы при её прохождении в потоке подвижной фазы через хроматографическую колонку и регистрации аналитического сигнала от ионов компонента с помощью масс-спектрометрического детектора (масс-детектора).

Конструктивно хромато-масс-спектрометры выполнены в виде систем из отдельных блоков, устанавливаемых на лабораторный стол. Хромато-масс-спектрометры состоят из следующих блоков:

-    хроматограф жидкостной Waters Acquity UPLC, включающий градиентный насос, скоростной инжектор, автосамплер, колонку, термостат колонки, термостатируемое отделение для анализируемых образцов;

-    масс-детектор, включающий детектирующий блок, вакуумные насосы, компрессоры, генераторы;

-    система обработки данных, включающая системный блок, монитор, клавиатуру, мышь, принтер и программное обеспечение для управления приборами и анализа данных.

Градиентный насос (ACQ-BSM или ACQ-QSM) предназначен для подачи потоков элюента (всего имеется до 4-х линий подачи элюента). Подающие головки насоса снабжены датчиками давления, по показаниям которых процессором сглаживаются пульсации потока элюента.

Хроматографическая колонка оснащена устройством памяти, которое подключается к разъему на правой стороне колоночного отделения. В памяти хранится заводская информация о колонке и история колонки (количество инжекций, максимальное давление и др.).

Хромато-масс-спектрометр Waters Xevo снабжен масс-детектором в одном из трёх вариантов исполнений: Xevo TQD, Xevo TQ-S Micro или Xevo TQ-XS.

Тандемный квадрупольный масс-детектор Xevo TQD, содержащий двойной квадруполь, предназначен для биологического анализа, контроля безопасности пищевой продукции, экологического мониторинга.

Тандемный квадрупольный масс-детектор Xevo TQ-S Micro оснащен источником с геометрией ZSprayTM, который удаляет нейтральные молекулы при проведении ионов в анализатор. Проводник ионов StepWave в Xevo TQ-S Micro используется для работы с большим количеством образцов и сложными матрицами.

Тандемный квадрупольный масс-детектор Xevo TQ-XS оборудован проводником ионов StepWave XS. В StepWave XS нейтральные соединения и газ пассивно удаляются для улучшения передачи, в то время как ионы активно переносятся в масс-детектор. В детекторе Xevo TQ-XS применяется серия горизонтальных пластин, что позволяет производить контролируемое извлечение ионов из потока газа таким образом, чтобы ионы сталкивались с молекулами газа с наименьшей потерей энергии.

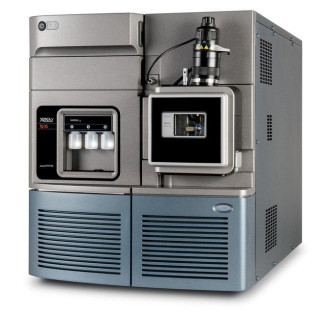

Внешний вид основных блоков хромато-масс-спектрометра с указанием мест пломбирования приведены на рисунках 1 - 4.

Рисунок 2 - Внешний вид

Рисунок 3 - Внешний вид

масс-спектрометра Xevo TQD

масс-спектрометра Xevo TQ-S Micro

Программное обеспечение

Хромато-масс-спектрометры оснащены автономным ПО, которое управляет работой прибора, отображает, обрабатывает и хранит полученные данные.

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

MassLynx

UNIFI

Номер версии (идентификационный номер) ПО

4.0 или выше

1.5 или выше

В состав программного обеспечения MassLynx входят приложения для работы с данными. Два приложения к программному обеспечению MassLynx включены в стандартную конфигурацию хромато-масс-спектрометра:

QuanLynx - для автоматических количественных расчетов;

OpenLynx - для контроля и идентификации веществ.

Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.

Технические характеристики

представлены в таблицах 2 и 3.

Таблица 2 - Метрологические характеристики хромато-масс-спектрометров

Наименование параметра

Значение

Чувствительность (отношение сигнал/шум) при введении резерпина массовой концентрации 0,01 мкг/дм3 (растворитель «ацетонитрил : вода = 20 : 80 + 0,1 % объемной доли муравьиной кислоты»), не менее:

-    масс-спектрометр Xevo TQD

-    масс-спектрометр Xevo TQ-S Micro

-    масс-спектрометр Xevo TQ-XS

50:1

250:1

2500:1

Наименование параметра

Значение

Относительное среднее квадратическое отклонение выходного сигнала, %, не более:

по времени удерживания

0,5

по площади пика

5

Относительное изменение выходного сигнала по площади пика за 8 часов непрерывной работы, %, не более

10

Диапазон измерений масс, а.е.м. - масс-спектрометр Xevo TQD

от 2 до 2048

- масс-спектрометр Xevo TQ-S Micro

от 2 до 2048

- масс-спектрометр Xevo TQ-XS

от 2 до 2048

Скорость сканирования, а.е.м./с, не менее: - масс-спектрометр Xevo TQD

10000

- масс-спектрометр Xevo TQ-S Micro

20000

- масс-спектрометр Xevo TQ-XS

20000

Разрешение (на половине высоты), а.е.м., не менее

1,00

Таблица 3 - Технические характеристики хромато-масс-спектрометров

Наименование параметра

Значение

Потребляемая мощность, В А, не более: - хроматограф Waters Acquity UPLC

100

- масс-спектрометр Xevo TQD

900

- масс-спектрометр Xevo TQ-S Micro

900

- масс-спектрометр Xevo TQ-XS

1100

Габаритные размеры (длинахширинахвысота), мм, не более: - хроматограф Waters Acquity UPLC

292х610х206

- масс-спектрометр Xevo TQD

356х930х600

- масс-спектрометр Xevo TQ-S Micro

356х930х600

- масс-спектрометр Xevo TQ-XS

610х995х707

Масса, кг, не более:

- хроматограф Waters Acquity UPLC

15,6

- масс-спектрометр Xevo TQD

100

- масс-спектрометр Xevo TQ-S Micro

101

- масс-спектрометр Xevo TQ-XS

170

Условия эксплуатации: температура окружающего воздуха, °С

от +15 до +25

относительная влажность (без конденсации), %

от 20 до 80

напряжение питания сети, В

от 187 до 242

Знак утверждения типа

наносится на заднюю панель хроматографа методом штемпелевания и на титульный лист руководства по эксплуатации методом компьютерной графики и на левую боковую панель корпуса масс-спектрометра в виде наклейки.

Комплектность

Комплект поставки представлен в таблице 4.

Наименование/тип

Количество

Примечание

1 Хромато-масс-спектрометр жидкостный тандемный Waters Xevo в составе:

1 шт.

1.1 Хроматограф жидкостной Waters Acquity UPLC

1 шт.

1.2 Масс-спектрометр Xevo TQD или Xevo TQ-S Micro, или Xevo TQ-XS

1 шт.

По заказу

2 Руководство по эксплуатации

1 экз.

3 Методика поверки МП-671-1434-2017

1 экз.

Поверка

осуществляется по документу МП-671-1434-2017 «Хромато-масс-спектрометры жидкостные тандемные Waters Xevo. Методика поверки», утвержденному ФГУП «ВНИИФТРИ» 17 мая 2017 г. Основные средства поверки:

-    резерпин фармакопейный (фармакопейная статья ФС № 423267-96), содержание основного вещества не менее 98 %;

-    ацетонитрил для жидкостной хроматографии о.с.ч. ТУ 6-09-5449-89;

-    кислота муравьиная по ГОСТ 5848-73;

-    вода 1-й степени чистоты по ГОСТ Р 52501-2005;

-    мерная посуда по ГОСТ 1770-74;

-    весы электронные ВСЛ-200/0,1А класса точности специальный по ГОСТ 24104-01. Допускается применение аналогичных средств поверки, обеспечивающих определение

метрологических характеристик поверяемых хромато-масс-спектрометров с требуемой точностью.

Знак поверки представляет собой наклейку и наносится на свидетельство о поверке методом наклеивания.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

Техническая документация изготовителя

68878-17
Номер в ГРСИ РФ:
68878-17
Производитель / заявитель:
"Waters Corporation", США
Год регистрации:
2017
Cрок действия реестра:
06.10.2022
