| Номер в госреестре | 68879-17 |
| Наименование СИ | Устройства измерительные многофункциональные |
| Обозначение типа СИ | NT935 |
| Изготовитель | "TECSYSTEM S.r.L.", Италия |
| Год регистрации | 2017 |
| Срок свидетельства | 06.10.2027 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Устройства измерительные многофункциональные NT935 (далее по тексту - устройства или приборы) предназначены для измерений сигналов электрического сопротивления, поступающих от термопреобразователей сопротивления платиновых с номинальной статической характеристикой типа «Pt100» (по ГОСТ 6651-2009), и преобразования их в значения температуры для последующего контроля параметров различных технологических процессов.
Принцип действия приборов основан на преобразовании сигналов электрического сопротивления в температуру, поступающих от термопреобразователей сопротивления платиновых с номинальной статической характеристикой типа «Pt100» (по ГОСТ 6651-2009).
Приборы представляют собой электронное устройство в пластмассовом корпусе прямоугольной формы с двумя 3-х разрядными дисплеями, кнопками управления и индикаторами отключения («TRIP»), предупреждения («ALARM») или отказа («FAULT»). На задней панели корпуса прибора расположены клеммные колодки для подключения электропитания, входных сигналов (4 измерительных канала), датчиков управления и сигнализации. В зависимости от исполнения на задней панели корпуса могут располагаться дополнительные клеммные колодки аналогового выхода от 4 до 20 мА и интерфейса RS-485, а также соответствующий разъем для Ethernet-подключения. Подключение к измерительным каналам термопреобразователей сопротивления осуществляется по 3-х проводной схеме.
Устройства измерительные многофункциональные NT935 имеют 6 исполнений: NT935 BASIC, NT935-4 BASIC, NT935 AD, NT935-4 AD, NT935 ETH, NT935-4 ETH. Исполнения отличаются друг от друга видом интерфейса, наличием дополнительного аналогового выхода с диапазоном от 4 до 20 мА, а также возможностью отдельного программирования порогов срабатывания индикаторов для каждого измерительного канала.
Устройства исполнений NT935-4 BASIC, NT935-4 AD, NT935-4 ETH имеют возможность отдельного программирования порогов срабатывания индикаторов для каждого измерительного канала: отключения («TRIP»), предупреждения («ALARM») или отказа («FAULT»).
Устройства исполнений NT935 BASIC и NT 935-4 BASIC являются основными, без каких-либо дополнительных опций.
Устройства исполнений NT935 AD и NT 935-4 AD имеют дополнительный аналоговый выходной сигнал и интерфейс RS-485.
Устройства исполнений NT935 ETH и NT935-4 ETH имеют дополнительное Ethernet-подключение.

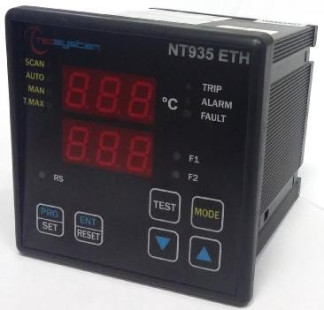

На рисунке 1 представлен общий вид устройств измерительных многофункциональных NT935.
Программное обеспечение (ПО) устройств состоит из встроенной, метрологически значимой, части ПО. Данное ПО является фиксированным, незагружаемым и может быть изменено только на предприятии-изготовителе.
Уровень защиты встроенной части ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014: программное обеспечение защищено от преднамеренных изменений с помощью специальных программных средств.
Идентификационные данные встроенной части ПО приведены в таблице 1.
Таблица 1
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование встроенного ПО | Firmware |
| Номер версии (идентификационный номер) ПО, не ниже | l.xx |
| Цифровой идентификатор программного обеспечения | по номеру версии |
Основные метрологические и технические характеристики устройств измерительных многофункциональных NT935 представлены в таблице 2.
Таблица 2
| Наименование характеристики | Значение |
| Диапазон измерений электрического сопротивления (в температурном эквиваленте), Ом (°С) | от 84,27 до 175,86 (от -40 до +200) от 100,0 до 190,47 (от 0 до +240) |
| Пределы допускаемой абсолютной погрешности измерений электрического сопротивления в температурном эквиваленте, °С | ±3 |
| Разрешающая способность дисплея, °С | 1 |
| Пределы допускаемой приведенной погрешности преобразования , % (от диапазона измерений) | ±1,0 |
| Количество измерительных каланов | 4 |
| Габаритные размеры (В*Ш*Д) (включая клеммные колодки), мм | 100x100x131 |
| Масса, г, не более | 440 |
| Напряжение питания постоянного тока, В: - исполнение BASIC, AD - исполнение ETH | от 24 до 240 от 85 до 260 |
| Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха (при окружающей температуре +25 °С), не более, % | от -20 до +60 90 (без конденсации) |
| Примечание: - для исполнений с дополнительным аналоговым выходом с диапазоном от 4 до 20 мА | |
наносится на титульный лист Руководства по эксплуатации на устройства типографским способом, а также на корпус прибора с помощью наклейки.
Таблица 3 - Комплектность средства измерений
| Наименование | Количество |
| Устройство измерительное многофункциональное NT935 (исполнение в соответствии с заказом) | 1 шт. |
| Руководство по эксплуатации | 1 шт. |
| QR-код | 1 шт. |
| Комплект клеммных колодок | 1 шт. |
| Комплект панелей для монтажа | 1 шт. |
| Методика поверки МП 207.1-062-2017 | 1 экз. |
осуществляется по документу МП 207.1-062-2017 «Устройства измерительные многофункциональные NT935. Методика поверки», утвержденному ФГУП «ВНИИМС» 03 июля 2017 г. Основные средства поверки:
- калибратор многофункциональный и коммуникатор ВЕАМЕХ MC6 (-R) (Регистрационный № 52489-13).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
ГОСТ 8.558-2009. ГСИ. Государственная поверочная схема для средств измерений температуры.
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний.
Техническая документация фирмы-изготовителя.
| Зарегистрировано поверок | 73 |
| Поверителей | 6 |
| Актуальность данных | 16.09.2024 |
