| Номер в госреестре | 68881-17 |
| Наименование СИ | Дефектоскоп вихретоковый |
| Обозначение типа СИ | Ferroscope 308 |
| Изготовитель | "Russell NDE Systems Inc.", Канада |
| Год регистрации | 2017 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Дефектоскоп вихретоковый Ferroscope 308 (далее «дефектоскоп») предназначен для измерений глубины залегания дефектов коррозионного происхождения, а также контроля сварных швов труб.
Принцип действия дефектоскопа основан на создании вихревых токов в исследуемом объекте и последующей регистрации изменений их электромагнитного поля, пропорциональных глубине залегания дефектов, присутствующих в материале объекта.
Конструктивно дефектоскоп состоит из электронного блока, комплекта преобразователей с набором соединительных кабелей, персонального компьютера.
Преобразователи отличаются областью применения (ферромагнитные и неферромагнитные материалы).
Отображение и обработка результатов измерений осуществляются в программном обеспечении.
Соединение дефектоскопа с персональным компьютером осуществляется по протоколу USB.
В комплект поставки дефектоскопа входят калибровочные образцы для каждого преобразователя. Калибровочный образец представляет собой участок трубы с диаметром и толщиной стенки, соответствующими используемому преобразователю. На калибровочных образцах нанесены искусственные дефекты: сквозные отверстия разного диаметра, наружные и внутренние кольцевые и эксцентрические проточки, плоскодонные дефекты. Калибровочные образцы изготавливаются из ферромагнитных и неферромагнитных материалов.

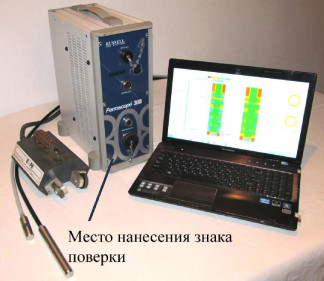

Общий вид дефектоскопа представлен на рисунке 1.
Дефектоскоп имеет встроенное программное обеспечение (ПО), обеспечивающее передачу, обработку и регистрацию сигналов, поступающих с преобразователей.
Дефектоскоп работает с автономным программным обеспечением EasyLog (ПО), входящим в комплект поставки. ПО обеспечивает сбор, передачу, запись, обработку и отображение результатов измерений.
Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.
При нормировании метрологических характеристик учтено влияние ПО.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение | |
| Автономное ПО | Встроенное ПО | |
| Идентификационное наименование ПО | EasyLog | gdiplus.dll, nsp.dll, nspa6.dll, nspm5.dll, nspm6.dll, nsppx.dll, nspw7.dll |
| Номер версии (идентификационный номер) ПО | 1.0.1 | |
| Цифровой идентификатор ПО | 0847c1a2b5aad00da9f56b47bc 4b1ce0 (MD5), файл «easylog.exe» | |
Таблица 2 - Метрологические характеристики
| Наименование характеристики и единицы измерений | Значение характеристики |
| Порог чувствительности к определению сквозных дефектов | |
| (минимальный диаметр выявляемого дефекта), мм: | |
| - для вихретокового преобразователя EC DA 0.75’’ № 00435 | 2,3 |
| - для вихретоковых преобразователей EC DA 1.825’’ № 00675, | |
| EC DA 3.875’’ № 01316 | 1,7 |
| - для вихретокового преобразователя EC DA 0.545’’ № 00343 | 3,0 |
| - для преобразователя ADA 0.545’’ № 01233 | 5,0 |
| - для преобразователя E-Pit EC № 01547 | 10,0 |
| - для преобразователя E-Pit RFT № 01613 | 10,0 |
| - для преобразователя Bracelet № 02223 | 24,0 |
| Диапазон измерений глубины залегания дефектов, % от толщины | |
| стенки трубы: | |
| - для неферромагнитных материалов | от 10 до 100 |
| - для ферромагнитных материалов | от 40 до 100 |
| Пределы допускаемой относительной погрешности измерений глубины залегания дефектов, % | ±10 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики и единицы измерений | Значение характеристики |
| Номинальный диаметр исследуемой трубы, мм: - для вихретокового преобразователя EC DA 0.75’’ № 00435 - для преобразователей EC DA 0.545’’ № 00343, ADA 0.545’’ № 01233 - для вихретокового преобразователя EC DA 1.825’’ № 00675 - для вихретокового преобразователя EC DA 3.875’’ № 01316 - для преобразователей E-Pit EC № 01547, E-Pit RFT № 01613 - для преобразователя Bracelet № 02223 | 19.0 - 25,0 (внутренний) 14,8 - 21,0 (внутренний) 46.5 - 57,0 (внутренний) 98.5 - 108,0 (внутренний) 125.0 - 175,0 (наружный) 219,0 - 12000,0 (наружный) |
| Наименование характеристики и единицы измерений | Значение характеристики |
| Толщина стенки трубы, мм: - для неферромагнитных материалов; - для ферромагнитных материалов | от 0,5 до 16,0 от 1 до 13 |
| Разрешение, мм | 0,001 |
| Диапазон частоты, кГц | от 0,01 до 12000,00 |
| Количество одновременно используемых частот | 8 |
| Количество каналов контроля, шт.: | |
| - для неферромагнитных материалов | 4, 8, 16, 32 |
| - для ферромагнитных материалов | 4, 8, 12, 16 |
| Габаритные размеры преобразователей, мм, не более: | |
| (диаметр, длина / длина, ширина, высота) | |
| - EC DA 0.75’’ № 00435 | 019,1x100 |
| - EC DA 0.545’’ № 00343 | 014,6x100 |
| - EC DA 1.825’’ № 00675 | 046,4x100 |
| - EC DA 3.875’’ № 01316 | 098,4x160 |
| - ADA 0.545’’ № 01233 | 014,6x200 |
| - E-Pit EC № 01547 | 250x160x200 |
| - E-Pit RFT № 01613 | 450x180x200 |
| - Bracelet № 02223 | 520x150x150 |
| Масса преобразователей, кг, не более: | |
| - EC DA 0.75’’ № 00435 | 0,4 |
| - EC DA 0.545’’ № 00343 | 0,4 |
| - EC DA 1.825’’ № 00675 | 1,2 |
| - EC DA 3.875’’ № 01316 | 2,3 |
| - ADA 0.545’’ № 01233 | 0,5 |
| - E-Pit EC № 01547 | 2,5 |
| - E-Pit RFT № 01613 | 3,8 |
| - Bracelet № 02223 | 3,2 |
| Г абаритные размеры электронного блока, мм, не более | 200x320x380 |
| Масса электронного блока, кг, не более | 10 |
| Номинальное напряжение питания, В: - от сети переменного тока частотой (50-60) Гц - от сети постоянного тока | от 85 до 264 от 120 до 250 |
| Средний срок службы, лет | 15 |
| Наработка на отказ, ч | 20000 |
| Условия эксплуатации: о/~' - диапазон температуры окружающего воздуха, С - относительная влажность окружающего воздуха, %, не более - диапазон атмосферного давления, кПа | от 15 до 25 90 (без конденсации) от 84,0 до 106,7 |
Таблица 4 - Калибровочный образец КО № 1 для преобразователя EC DA 0.75’’ № 00435
| Материал образца | Внутренний диаметр, мм | Толщина стенки, мм | Тип дефекта | Протяженность дефекта, мм | Г лубина залегания дефекта, % от толщины стенки трубы | Диаметр дефекта, мм |
| Неферромагнитный | 19 | 2 | Внутренняя проточка | 101 | 20 | - |
| 5 | 10 | |||||
| Наружная проточка | 3,2 | 20 | - | |||
| Отверстие | - | 100 | 2,3 | |||
| Плоскодонный дефект | - | 70 | 2,3 | |||
| 45 | 3,0 | |||||
| 25 | 5,0 | |||||
| 25 | 5,0 | |||||
| 25 | 5,0 | |||||
| 25 | 5,0 | |||||
| 25 | 5,0 | |||||
| Эксцентрическая | - | 50 | 8,0 | |||
| наружная проточка |
| Материал образца | Внутренний диаметр, мм | Толщина стенки, мм | Тип дефекта | Протяженность дефекта, мм | Глубина залегания дефекта, % от толщины стенки трубы | Диаметр дефекта, мм |
| Неферромагнитный | 49 | 4 | Внутренняя кольцевая | 1,6 | 10 | - |
| проточка | ||||||
| Наружная кольцевая | 3,0 | 10 | - | |||
| проточка | ||||||
| Отверстие | - | 100 | 1,7 | |||
| Плоскодонный дефект | - | 80 | 2,0 | |||
| 60 | 2,8 | |||||
| 40 | 4,7 | |||||
| 20 | 4,7 | |||||
| 20 | 4,7 | |||||
| 20 | 4,7 | |||||
| 20 | 4,7 |
Таблица 6 - Калибровочный образец КО № 3 для преобразователя EC DA 3.875’’ № 01316
| Материал образца | Наружный диаметр, мм | Толщина стенки, мм | Тип дефекта | Протяженность дефекта, мм | Глубина залегания дефекта, % от толщины стенки трубы | Диаметр дефекта, мм |
| Неферромагнитный | 108 | 4 | Внутренняя кольцевая | 1,6 | 10 | - |
| проточка | ||||||
| Наружная кольцевая | 3,0 | 10 | - | |||
| проточка | ||||||
| Отверстие | - | 100 | 1,7 | |||
| Плоскодонный дефект | - | 80 | 2,0 | |||
| 60 | 2,8 | |||||
| 40 | 4,7 | |||||
| 20 | 4,7 | |||||
| 20 | 4,7 | |||||
| 20 | 4,7 | |||||
| 20 | 4,7 |
| Материал образца | Внутренний диаметр, мм | Толщина стенки, мм | Тип дефекта | Протяженность дефекта, мм | Г лубина залегания дефекта, % от толщины стенки трубы | Диаметр дефекта, мм |
| Ферромагнитный | 16 | 4 | Наружная кольцевая проточка | 15 180 | 20 20 | - |
| Наружная эксцентрическая проточка | 15 | 40 | ||||
| Отверстие | - | 100 | 5,0 | |||
| Плоскодонный дефект | - | 50 | 5,0 |
Таблица 8 - Калибровочный образец КО № 5 для преобразователя E-Pit EC № 01547
| Материал образца | Наружный диаметр, мм | Толщина стенки, мм | Тип дефекта | Г лубина залегания дефекта, % от толщины стенки трубы | Диаметр дефекта, мм |
| Неферромагнитный | 159 | 10 | Отверстие | 100 | 10,0 |
| Плоскодонный дефект | 20 | 10,0 | |||
| 40 | 10,0 | ||||
| 60 | 10,0 | ||||
| 80 | 10,0 |
Таблица 9 - Калибровочный образец КО № 6 для преобразователя E-Pit RFT № 01613
| Материал образца | Наружный диаметр, мм | Толщина стенки, мм | Тип дефекта | Глубина залегания дефекта, % от толщины стенки трубы | Диаметр дефекта, мм |
| Ферромагнитный | 159 | 6 | Отверстие | 100 | 10,0 |
| Плоскодонный дефект | 25 | 10,0 | |||
| 50 | 10,0 | ||||
| 80 | 10,0 |
| Материал образца | Наружный диаметр, мм | Толщина стенки, мм | Тип дефекта | Глубина залегания дефекта, % от толщины стенки трубы | Диаметр дефекта, мм |
| Ферромагнитный | 219 | 8 | Отверстие | 100 | 24,0 |
| Плоскодонный дефект | 40 | 24,0 | |||
| 60 | 24,0 | ||||
| 80 | 24,0 |
Таблица 11 - Калибровочный образец КО № 8 для преобразователя EC DA 0.545’’ № 00343
| Материал образца | Внутренний диаметр, мм | Толщина стенки, мм | Тип дефекта | Протяженность дефекта, мм | Глубина залегания дефекта, % от толщины стенки трубы | Диаметр дефекта, мм |
| Неферромагнитный | 21 | 2 | Внутренняя кольцевая проточка | 3,0 | 10 | - |
| Наружная кольцевая проточка | 3,0 | 10 | - | |||
| Отверстие | - | 100 | 3,0 | |||
| Плоскодонный дефект | 20 40 60 80 | 3.0 3.0 3.0 3.0 |
Таблица 12
| Допуск диаметра дефекта, % | -20 |
| Допуск глубины залегания дефекта, % | +20 |
| Допуск протяженности дефекта, % | +20 |
наносится резиновым клише на титульный лист руководства по эксплуатации и на наружную сторону электронного блока дефектоскопа в виде наклейки.
Комплектность дефектоскопа представлена в таблице 12.
Таблица 13 - Комплектность дефектоскопа
| Наименование | Количество, шт. |
| 1 Электронный блок, зав. № 308-32549 | 1 |
| 2 Преобразователь вихретоковый EC DA 0.75’’ № 00435 | 1 |
| 3 Преобразователь вихретоковый EC DA 0.545’’ № 00343 | 1 |
| 4 Преобразователь вихретоковый EC DA 1.825’’ № 00675 | 1 |
| 5 Преобразователь вихретоковый EC DA 3.875’’ № 01316 | 1 |
| 6 Преобразователь ADA 0.545’’ № 01233 | 1 |
| 7 Преобразователь E-Pit EC № 01547 | 1 |
| 8 Преобразователь E-Pit RFT № 01613 | 1 |
| 9 Преобразователь Bracelet № 02223 | 1 |
| 10 Калибровочный образец №№ 1, 2, 3, 4, 5, 6, 7, 8 * | |
| 11 Персональный компьютер | 1 |
| 12 ПО EasyLog | 1 |
| 13 Руководство по эксплуатации | 1 |
| 14 Методика поверки МП 2512-0009-2016 | 1 |
| * Допускается неполная комплектность при условии однозначного соответствия имеющихся в наличии преобразователей и калибровочных образцов | |
осуществляется по документу МП 2512-0009-2016 «Дефектоскоп вихретоковый Ferroscope 308. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 5 сентября 2016 г. Основные средства поверки:
- штангенциркуль цифровой ШЦ-1-150-0,05 по ГОСТ 166-89;
- индикатор часового типа ИЧ25 кл. 1 по ГОСТ 577-68;
- прибор двухкоординатный измерительный ДИП-1, зарегистрирован в ФИФ по ОЕИ под № 7869-80.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемого СИ с требуемой точностью.
Знак поверки в виде наклейки наносится на наружную сторону электронного блока дефектоскопа.
приведены в эксплуатационном документе.
Техническая документация фирмы «Russell NDE Systems Inc.» (Канада)
| Зарегистрировано поверок | 5 |
| Поверителей | 1 |
| Актуальность данных | 21.11.2024 |
