| Номер в госреестре | 68884-17 |
| Наименование СИ | Комплекты для полевого измерения температуры грунтов |
| Обозначение типа СИ | ТКЦ-02 |
| Изготовитель | АО "КУРГАНАВТОРЕМОНТ", г.Курган |
| Год регистрации | 2017 |
| Срок свидетельства | 06.10.2022 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплекты для полевого измерения температуры грунтов ТКЦ-02 (далее - комплекты, приборы) предназначены для измерений, регистрации и отображения в режиме реального времени температуры грунтов в сухих и сырых скважинах глубиной до 350 м в процессе проведения полевых и стационарных исследований температурного режима грунтов при инженерных изысканиях и мониторинге в естественных и нарушенных условиях.
Принцип действия комплектов основан на измерении аналоговых сигналов от датчиков температуры термокосы и их преобразовании в цифровые сигналы в переносном цифровом измерительном приборе (электротермометре), где они индицируются на жидкокристаллическом дисплее в градусах Цельсия и/или заносятся во внутреннюю память прибора с функцией накопления результатов измерений для последующей их передачи на персональный компьютер.
Комплект состоит из термокос(ы) и контроллера цифровых датчиков портативного. Термокоса представляет собой цепочку датчиков температуры в виде медных чувствительных элементов термопреобразователей сопротивления, соединенных общим кабелем в гирлянду, оснащенную разъемом. В одну термокосу может быть объединено несколько гирлянд. Датчики температуры расположены по всей длине кабеля термокосы. Места спаек гирлянд термокосы электро- и гидроизолированы. Гидроизоляция выполнена с применением полиэтилена и термоусадочных материалов.
Считыватели выполнены на основе микроконтроллера и предназначены для считывания измеряемых параметров с термокосы при периодическом (не стационарном) подключении к ней. Приборы выполняют обслуживание системы, позволяя получать данные измерений от сети либо от одиночных термокос, накапливать их в энергонезависимой памяти и отображать информацию о температуре (только считыватель), а также передавать накопленные данные при соединении с персональным компьютером для их последующей обработки.

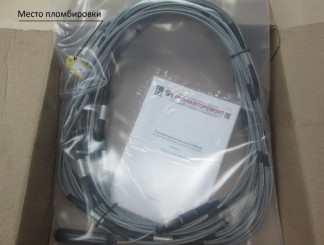

Внешний вид комплекта в сборе с указанием места пломбирования представлен на рисунке 1.
Характеристики программного обеспечения (далее по тексту - ПО) приведены в таблице 1.
Таблица 1 - Характеристики ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Server + |
| Номер версии (идентификационный номер ПО), не ниже | Server.exe |
| Цифровой идентификатор ПО | - |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «низкий» в соответствии с рекомендациями Р 50.2.077-2014.
Основные метрологические и технические характеристики комплектов приведены в таблице 2.
Таблица 2 - Метрологические и технические характеристики комплектов
| Характеристика | Значение |
| Диапазон измерений температуры, °С | от -50 до +50 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С: - для диапазона от -50 до -30 °С включ. - для диапазона св. -30 до +30 °С включ. - для диапазона св. +30 до +50 °С | ± [0,1+0,014(|t|-30)] * ±0,1 ± [0,1+0,014(|t|-30)] * |
| Число датчиков температуры термокосы, шт., не более | 30 |
| Вид климатического исполнения по ГОСТ 15150-69 | У1, УЗ, Т1, ТЗ |
| Рабочие условия измерений: - температура окружающей среды, °С: - для термокосы - для контроллера цифровых датчиков портативных - относительная влажность (без конденсации влаги), % | от -50 до +50 от -50 до +50 (от -50 до -20 кратковременно) от 40 до 95 |
| Габаритные размеры (длинахширинахвысота), мм, не более | 300x220x55 |
| Длина термокосы, м, не более | 100 |
| Масса, кг, не более | 1,6 |
| Напряжение питания от источника постоянного тока, В | 9 |
| Маркировка взрывозащиты по ГОСТ 30852.0-2002 | 0Ех ia ПС Т6 Ga X |
| Степень защиты от воздействия пыли и воды по ГОСТ 14254-96 | IP68 |
| Средняя наработка на отказ, ч, не менее | 80 000 |
| Срок службы, лет, не менее | 10 |
| Примечание - * - t - абсолютное значение температуры, °С | |
наносится типографским способом на титульный лист руководства по эксплуатации и/или паспорта типографским способом.
Комплект поставки представлен в таблице 3.
| Наименование | Обозначение | Количество |
| Комплект для полевого измерения температуры грунтов ТКЦ-02 | - | 1 шт. |
| Методика поверки | - | 1 экз. |
| Паспорт | ТКЦ-02.00.00.000 ПС | 1 экз. |
| Руководство по эксплуатации | ТКЦ-02.00.00.000 РЭ | 1 экз. |
осуществляется по документу МП 68884-17 «Комплекты для полевого измерения температуры грунтов ТКЦ-02. Методика поверки», утвержденному ООО «ИЦРМ» 13.06.2017 г.
Основное средство поверки:
- термометр цифровой прецизионный DTI-1000 (в комплекте с термопреобразователями сопротивления платиновыми STS100), регистрационный номер в Федеральном информационном фонде 15595-12.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
отсутствуют.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
ГОСТ 25358-2012 Грунты. Метод полевого определения температуры ТУ 4211-051-03082270-2016 Комплекты для полевого измерения температуры грунтов ТКЦ-02. Технические условия
