| Номер в госреестре | 68886-17 |
| Наименование СИ | Датчики скорости смещения грунта |
| Обозначение типа СИ | ДССГ |
| Изготовитель | Федеральное государственное унитарное предприятие "Научно-исследовательский институт прикладной акустики" (ФГУП "НИИПА"), Московская обл., г. Дубна |
| Год регистрации | 2017 |
| Срок свидетельства | 06.10.2027 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Датчики скорости смещения грунта ДССГ (далее - датчик) предназначены для преобразования ускорения смещения грунта в сейсмической волне в электрический сигнал, амплитуда которого пропорциональна ускорению смещения грунта. Скорость смещения грунта вычисляется по измеренным данным ускорения.
Принцип действия датчика основан на изменении электрической емкости микроэлек-тромеханической системы чувствительного элемента при внешнем механическом воздействии, которое вызывает возникновение электрического сигнала на выходе датчика пропорционального ускорению внешнего воздействия.
Датчик конструктивно состоит из измерительного зонда шарообразной формы, устанавливаемого в скважину или в приямок, и усилителя, которые неразъёмно соединены между собой электрическим кабелем через гермовводы.
Измерительный зонд содержит три чувствительных элемента (поверхностный интегральный одноосевой акселерометр переменной ёмкости на основе микроэлектромеханической технологии), выставленных соосно осям трехмерной декартовой системы координат. Электрические сигналы с выхода измерительного зонда усиливаются усилителем до уровня, необходимого для передачи сигнала по кабелю.
Измерительный зонд представляет собой шарообразную конструкцию, состоящую из двух полусфер, скрепленных четырьмя винтами. Электронные элементы усилителя размещены в цилиндрическом корпусе из нержавеющей стали. С одного конца корпуса усилителя заведен электрический кабель, а с другого посредством четырех винтов установлена крышка с разъемом для снятия электрического сигнала и подачи электрического питания на усилитель.

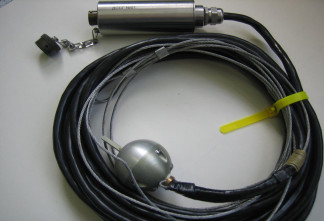

Общий вид датчика с указанием мест пломбирования от несанкционированного доступа представлен на рисунке 1.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измеряемых ускорений по каждой оси, м/с2 | ±4900 |
| Пределы допускаемой относительной погрешности измерения ускорения, % | ±15 |
| Номинальное значение коэффициента преобразования, мВ/( м/с ): по оси Х | 2,0 |
| по оси Y | 2,0 |
| по оси Z | 2,0 |
| Отклонение действительного значения коэффициента преобразования от его номинального значения, %, не более | ±10 |
| Диапазон рабочих частот, Гц | от 1 до 500 |
| Неравномерность амплитудно-частотной характеристики в диапазоне рабочих частот, %, не более | 10 |
| Диапазон выходного напряжения, В | ±10 |
Таблица 2 -Технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: напряжение питания постоянного тока, В | 12±1 |
| Потребляемый ток при номинальном напряжении, •мА, не более | 50 |
| Время установления рабочего режима после включения электропитания, мин, не более | 2 |
| Габаритные размеры измерительного зонда, мм, не более: диаметр длина | 45 67 |
| Габаритные размеры усилителя, мм, не более: диаметр длина | 35 140 |
| Масса датчика, кг, не более | 1,7 |
| Условия эксплуатации: температура окружающей среды, °С относительная влажность при температуре +25 °С, %, не более атмосферное давление, кПа | от -10 до +50 95 от 44,0 до 156,7 |
| Средний срок службы, лет Средняя наработка на отказ, ч | 8 35000 |
наносится на корпус датчика методом металлопластики и на титульный лист паспорта типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Датчик скорости смещения грунта ДССГ | ЯТЖИ.402159.001 | 1 шт. |
| Разъем | 62IN-16JC-10P | 1 шт. |
| Паспорт | ЯТЖИ.402159.001ПС | 1 экз. |
| Методика поверки | МП 2520-074-2017 | 1 экз. |
осуществляется по документу МП 2520-074-2017 «Датчики скорости смещения грунта ДССГ Методика поверки», утвержденному ФГУП «ВНИИМ им Д.И. Менделеева» 26 июня 2017 года. Основные средства поверки:
установка ударная поверочная УУП-2 из состава рабочего эталона 1 разряда единицы ускорения при ударном движении, диапазон измеряемого ускорения от 50 до 1 • 104 м/с2,
2 4
длительность фронта ударного импульса от 10 до 10 мкс, погрешность измерения ±7 %;
источник питания постоянного тока регулируемый Б5-6003 ПРО, выходное напряжение от 0 до 60 В, выходной ток от 0 до 3 А, погрешность установки U=±(0,005^ Иуст.+ 0,1), рег. № 37470-08.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и в паспорт.
приведены в эксплуатационном документе.
ГОСТ 8.137-84 Государственная система обеспечения единства измерений. Государственный специальный эталон и государственная поверочная схема для средств измерений ускорения при ударном движении
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
| Зарегистрировано поверок | 4 |
| Поверителей | 1 |
| Актуальность данных | 17.09.2024 |
