| Номер в госреестре | 68894-17 |
| Наименование СИ | Измерители многофункциональные телеметрические |
| Обозначение типа СИ | Тверца-ТМ |
| Изготовитель | Общество с ограниченной ответственностью "Электронные технологии" (ООО "ЭЛТЕХ"), г. Тверь |
| Год регистрации | 2017 |
| Срок свидетельства | 06.10.2027 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Измерители многофункциональные телеметрические «Тверца-ТМ» (далее - измерители) предназначены для измерений силы и напряжений постоянного тока станций катодной защиты.
Принцип действия измерителей основан на аналого-цифровом преобразовании входных сигналов силы и напряжения постоянного тока и последующей их обработке.
Измерители выполнены в виде одного законченного блока и обладают возможностью, как ручного, так и дистанционного управления, и съема информации (значения установок силы постоянного тока защиты и защитного потенциала, текущие значения выходной силы и напряжения постоянного тока, защитного потенциала) через встроенный GSM-модем для диапазонов 900/1800 МГц.
В измерители встроен GSM-модем, который обеспечивает связь с диспетчерским пунктом. При наличии у станции катодной защиты входа управления (унифицированный токовый вход от 4 до 20 мА или потенциальное управление от 0 до 10 В) возможно осуществление ручного или дистанционного управления режимом работы станции через измерители. Так же в измеритель установлен алфавитно-цифровой жидкокристаллический индикатор для отображения показаний измерений.

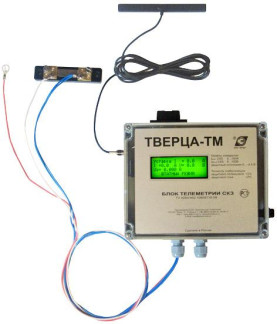

Измерение силы постоянного тока осуществляется с помощью шунта 50 А/75 мВ. Внешний вид и место пломбирования измерителей представлены на рисунке 1.
Идентификационные данные программного обеспечения (далее - ПО) измерителей приведены в таблице 1.
Системное программное обеспечение (встроенное) реализовано аппаратно и является метрологически значимым.
Внешнее ПО «GSM Monitor» устанавливается на персональный компьютер и предназначено для сбора информации с измерителей, хранения и представления пользователю в удобном виде.
Встроенное программное обеспечение измерителей может быть проверено, установлено или переустановлено только на заводе-изготовителе с использованием специальных программнотехнических устройств.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение | |
| GSM Monitor (Внешнее ПО) | Встроенное ПО | |
| Идентификационное наименование ПО | SKZMainModule.exe | Tm v2 wismo-218.hex |
| Номер версии (идентификационный номер ПО), не ниже | 2.9.0.0 | 2.0 |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | AC3D980CEF23CA3 D598F47B9F55FDFD3 | 72E0195B3A7BCD06 311B54D6F2BE65D9 |
| Алгоритм вычисления цифрового идентификатора ПО | md5 | |
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.
Основные метрологические и технические характеристики измерителей приведены в таблице 2. Метрологические характеристики нормированы с учетом влияния программного обеспечения.
Таблица 2 - Основные метрологические и технические характеристики измерителей
| Наименование характеристики | Значение |
| Диапазон измерений напряжения постоянного тока для измерительного входа, В | от 0 до 60 |
| Пределы допускаемой основной^ абсолютной погрешности измерений напряжения постоянного тока для измерительного входа, В | ±0,6 |
| Диапазон измерений силы постоянного тока для измерительного входа, А | от 0 до 50 |
| Пределы допускаемой основной^ абсолютной погрешности измерений силы постоянного тока для измерительного входа, А | ±0,5 |
| Диапазон измерений напряжения постоянного тока для защитного входа, В | от -4 до 0 |
| Пределы допускаемой основной^ абсолютной погрешности измерений напряжения постоянного тока для защитного входа, мВ | ±40 |
| Напряжение питания: - от источника постоянного тока, В - от сети переменного тока, В | от 10,5 до 13,8 от 195 до 253 |
| Потребляемая мощность, Вт, не более | 15 |
| Нормальные условия измерений: - температура окружающей среды, °С - относительная влажность воздуха, % - атмосферное давление, кПа (мм рт.ст.) | от +10 до +30 от 30 до 80 от 84 до 106 (от 630 до 795) |
| Наименование характеристики | Значение |
| Рабочие условия измерений: - температура окружающей среды, °С - относительная влажность воздуха при температуре окружающей среды +30 °С, % | от -25 до +45 90 |
| Габаритные размеры (высотахширинахглубина), мм, не более | 200x160x55 |
| Масса, кг, не более | 1,2 |
| Средняя наработка на отказ, ч, не менее | 60000 |
| Средний срок службы, лет, не менее | 10 |
| Примечание - 1) - пределы допускаемой дополнительной абсолютной погрешности измерителей, вызванной изменением температуры окружающей среды, составляют 0,5 пределов допускаемой основной погрешности на каждые 10 °С изменения температуры окружающей среды по отношению к нормальным условиям измерений | |
наносится на лицевую панель измерителей методом термопечати и на титульные листы паспорта и руководства по эксплуатации типографским способом.
Комплект поставки измерителей приведён в таблице 3.
Таблица 3 - Комплектность измерителей
| Наименование | Количество |
| Измеритель многофункциональный телеметрический «Тверца-ТМ» с шунтом 50 А/75 мВ | 1 шт. |
| Дипольная антенна | 1 шт. |
| Измерители многофункциональные телеметрические «Тверца-ТМ». Руководство по эксплуатации | 1 экз. |
| Измерители многофункциональные телеметрические «Тверца-ТМ». Методика поверки | 1 экз. |
| Упаковочная тара | 1 шт. |
осуществляется по документу МП 68894-17 «Измерители многофункциональные телеметрические «Тверца-ТМ». Методика поверки», утверждённому ООО «ИЦРМ» 11.08.2017 г.
Основное средство поверки: калибратор многофункциональный 3000 (регистрационный номер в Федеральном информационном фонде 34284-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
4250-002-10805710-2009 ТУ Измерители многофункциональные телеметрические «Тверца-ТМ». Технические условия
| Зарегистрировано поверок | 570 |
| Поверителей | 4 |
| Актуальность данных | 16.09.2024 |
