| Номер в госреестре | 68902-17 |
| Наименование СИ | Регистраторы многоканальные технологические |
| Обозначение типа СИ | РМТ 19 |
| Изготовитель | Общество с ограниченной ответственностью Научно-производственное предприятие "ЭЛЕМЕР" (ООО НПП "ЭЛЕМЕР"), г. Москва, г. Зеленоград |
| Год регистрации | 2017 |
| Срок свидетельства | 06.10.2027 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Регистраторы многоканальные технологические РМТ 19 (далее по тексту - РМТ) предназначены для измерений, регистрации, контроля и регулирования температуры (при использовании в качестве первичных преобразователей термопреобразователей сопротивления с номинальной статической характеристикой преобразования (НСХ) по ГОСТ 6651-2009 или преобразователей термоэлектрических с НСХ по ГОСТ Р 8.585-2001), а также других неэлектрических величин, преобразованных в электрические сигналы силы и напряжения постоянного тока (по ГОСТ 26.011-80) или активное электрическое сопротивление, или в цифровой сигнал на базе интерфейса RS-485 с протоколом обмена MODBUS RTU, или интерфейса Ethernet с протоколом обмена MODBUS ТСР.
Принцип действия РМТ основан на аналого-цифровом преобразовании параметров измеряемых электрических сигналов и передаче их в микропроцессорный модуль, который обеспечивает управление всеми схемами РМТ и осуществляет связь с персональным компьютером через цифровой интерфейс. На сенсорном экране РМТ отображаются результаты измерений в цифровом и графическом видах, а также сведения о режиме работы РМТ. В зависимости от значения измеренного сигнала РМТ осуществляют регулирование значения физической величины за счет управления различными исполнительными устройствами.
РМТ являются микропроцессорными переконфигурируемыми (потребителем) приборами с индикацией текущих значений преобразуемых величин и предназначены для функционирования как в автономном режиме, так и совместно с другими приборами, объединенными в локальную компьютерную сеть. Просмотр и изменение параметров конфигурации РМТ производится как с сенсорного экрана, так и с помощью внешнего программного обеспечения (ПО).
РМТ имеют модульную конструкцию, состоящую из базового блока с модулем питания и связи, индикатором и дополнительных модулей ввода/вывода. Базовый блок содержит:
- главный процессор;
- дисплей с сенсорной панелью;
- модуль питания;
- основные коммуникационные интерфейсы (USB Host - 3 канала, RS-485 - 2 канала и Ethernet);
- шесть слотов для установки модулей ввода/вывода.
В качестве входных модулей используются:
- 4-х канальный универсальный модуль аналогового входа со встроенными источниками питания постоянного тока 24 В;
- 6-и канальный универсальный модуль аналогового входа;
- 12-и канальный модуль дискретных входов, номинальное напряжение 24 В.
В качестве выходных модулей используются:
- 8-канальный модуль реле 5 A/250 В (напряжение переменного тока) или 0,1 A/250 В (напряжение постоянного тока);
- 12-канальный модуль твердотельных реле 0,1 А/250 В (напряжение переменного тока) или 0,1 А/250 В (напряжение постоянного тока);
4-канальный модуль пассивного токового выхода.
Фотография общего вида РМТ и обозначение места нанесения знака поверки представлены на рисунке 1.
Схема пломбировки от несанкционированного доступа представлена на рисунке 2.

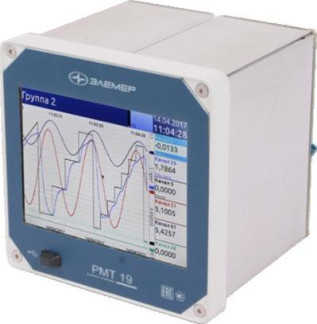

Рисунок 1 - Общий вид регистратора многоканального технологического РМТ 19 и обозначение места нанесения знака поверки
В РМТ предусмотрено внутреннее и внешнее программное обеспечение (ПО).
Внутреннее ПО состоит только из встроенной в микропроцессорный модуль РМТ метрологически значимой части ПО. Внутреннее ПО является фиксированным, незагружаемым и может быть изменено только на предприятии-изготовителе.
Уровень защиты внутреннего ПО от преднамеренного и непреднамеренного доступа соответствует уровню «высокий» согласно Р 50.2.077-2014. Не требуется специальных средств защиты, исключающих возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимой встроенной части ПО СИ и измеренных данных.
Для взаимодействия РМТ с компьютером используется внешнее программное обеспечение (ПО), которое не оказывает влияния на метрологические характеристики РМТ. Внешнее ПО служит для конфигурирования, подстройки и получения данных измерения в процессе эксплуатации РМТ. Конфигурирование включает разрешение программирования уставок, установку типа первичного преобразователя, установку нижнего и верхнего пределов диапазона преобразования входного и выходного унифицированного сигнала, возможность установки функции извлечения квадратного корня, установку количества измерений для усреднения, задание сетевого адреса и установку пароля. ПО также предусматривает возможность выдачи текстовых сообщений о состоянии РМТ и возникающих в процессе его работы ошибках и способах их устранения. Идентификационные данные внутреннего и внешнего ПО приведены в таблицах 1, 2.
Таблица 1 - Идентификационные данные внешнего программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | DataViewStudio 2.13 install.EXE |
| Номер версии (идентификационный номер) ПО | не ниже 2.13 |
| Цифровой идентификатор ПО | по номеру версии |
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | ELEMER-RMT19 ver0.1.3.186.hex |
| Номер версии (идентификационный номер) ПО | не ниже 0.1.3.186 |
| Цифровой идентификатор ПО | по номеру версии |
приведены в таблицах 3-5.
Таблица 3 - Метрологические характеристики РМТ
| Измеряемая величина (входной сигнал) | Диапазон измерений | Пределы допускаемой основной приведенной погрешности у, % (от диапазона измерений), для индекса заказа | Тип первичного преобразователя | |||
| А | В | |||||
| Температура | от -50 до +200 °С | ±(0,1 + е.м.р. 1)) | ±(0,2 + е.м.р. 1)) | 50М, 50П,100М, 100П, Pt100, Pt5002), Pt10002) | ||
| от -200 до +600 °С | ±(0,1 + е.м.р. 1)) | ±(0,2 + е.м.р. 1)) | 50П, 100П, Pt100, Pt5002), Pt10002) | |||
| от -60 до +180 °С | ±(0,1 + е.м.р. 1)) | ±(0,2 + е.м.р. 1)) | Ni100, Ni5002), Ni10002) | |||
| от -50 до +1100 °С | ±(0,15 + е.м.р | ") | ±(0,25 + е.м.р | ") | ТЖК (J) | |
| от -200 до +1200 °С | ±(0,25 + е.м.р | 1}) | ±(0,35 + е.м.р | 1}) | ||
| от -50 до +600 °С | ±(0,15 + е.м.р | Ъ) | ±(0,25 + е.м.р | Ъ) | ТХК (L) | |
| от -200 до +800 °С | ±(0,25 + е.м.р | 1}) | ±(0,35 + е.м.р | 1}) | ||
| от -50 до +1300 °С | ±(0,15 + е.м.р | Ъ) | ±(0,25 + е.м.р | Ъ) | ТХА (К) | |
| от -200 до +1370°С | ±(0,25 + е.м.р | Ъ) | ±(0,35 + е.м.р | Ъ) | ||
| от 0 до +1700 °С | ±(0,15 + е.м.р | 1}) | ±(0,25 + е.м.р | 1}) | ТПП (R) | |
| от -50 до +1760 °С | ±(0,25 + е.м.р | Ъ) | ±(0,35 + е.м.р | Ъ) | ||
| от 0 до +1700 °С | ±(0,15 + е.м.р | 1}) | ±(0,25 + е.м.р | 1}) | ТПП (S) | |
| от -50 до +1760 °С | ±(0,25 + е.м.р | Ъ) | ±(0,35 + е.м.р | Ъ) | ||
| от +300 до +1800 °С | ±(0,15 + е.м.р | 1}) | ±(0,25 + е.м.р | 1}) | ТПР (B) | |
| от 0 до +2500 °С | ±(0,15 + е.м.р | 1}) | ±(0,25 + е.м.р | 1}) | ТВР (А-1) | |
| от 0 до +1800 °С | ±(0,15 + е.м.р | Ъ) | ±(0,25 + е.м.р | Ъ) | ТВР (А-2) | |
| от 0 до +1800 °С | ±(0,15 + е.м.р | 1}) | ±(0,25 + е.м.р | 1}) | ТВР (А-3) | |
| от -200 до +1000°С | ±(0,15 + е.м.р | Ъ) | ±(0,25 + е.м.р | Ъ) | ТХКн (Е) | |
| от -50 до +400 °С | ±(0,15 + е.м.р | 1}) | ±(0,25 + е.м.р | 1}) | ТМК (Т) | |
| от -200 до +400 °С | ±(0,25 + е.м.р | Ъ) | ±(0,35 + е.м.р | Ъ) | ||
| от -40 до +1300 °С | ±(0,15 + е.м.р | Ъ) | ±(0,25 + е.м.р | Ъ) | ТНН (N) | |
| от -200 до +1300°С | ±(0,25 + е.м.р | 1)) | ±(0,35 + е.м.р | 1)) | ||
| Сила постоянного тока | от 0 до 5 мА | ±(0,1 + е.м.р. 1)) | ±(0,2 + е.м.р. 1)) | с унифицированным выходным сигналом | ||
| от 4 до 20 мА | ±(0,075 + е.м.р. 1)) | ±(0,15 + е.м.р. 1)) | ||||
| от 0 до 20 мА | ||||||
| Напряжение постоянного тока | от 0 до 30 мВ | ±(0,1 + е.м.р. 1)) | ±(0,2 + е.м.р. 1)) | |||
| от 0 до 50 мВ | ||||||
| от 0 до 100 мВ | ||||||
| от 0 до 500 мВ2) | ||||||
| от 0 до 10 В | ±(0,15 + е.м.р. 1)) | ±(0,25 + е.м.р. 1)) | ||||
| Измеряемая величина (входной сигнал) | Диапазон измерений | Пределы допускаемой основной приведенной погрешности у, % (от диапазона измерений), для индекса заказа | Тип первичного преобразова теля | |
| А | В | |||
| Электрическое сопротивление постоянному току | от 0 до 80 Ом от 0 до 150 Ом от 0 до 300 Ом от 0 до 1500 Ом 2) от 0 до 3000 Ом 2) | ±(0,1 + е.м.р. 1)) | ±(0,2 + е.м.р. 1)) | с унифицированным выходным сигналом |
| Входной сигнал от потенциометрического датчика с номинальным сопротивлением от 0,9 до 10,5 кОм | от 0 до 100 % | ±(0,15 + е.м.р. 1)) | ±(0,25 + е.м.р. 1)) | - |
| 1) Одна единица наименьшего разряда, выраженная в процентах от диапазона измерений. 2) По отдельному заказу. | ||||
Таблица 4 - Метрологические характеристики РМТ
| Наименование характеристики | Значение |
| Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды в диапазоне рабочих температур, % (от диапазона измерений)/10 °С | ±0,5у |
| Пределы допускаемой дополнительной погрешности РМТ для конфигурации с ТП, вызванной изменением температуры их свободных концов, °С | ±1 |
| Пределы допускаемой основной приведенной погрешности срабатывания сигнализации, % (от диапазона измерений) | ±Y |
| Пределы допускаемой основной погрешности токового выхода, % | ±(k|y| + 0,2)* |
| * - у - предел основной приведенной погрешности из таблицы 3; k - коэффициент, равный отношению диапазона измерений к диапазону преобразования токового выхода, при сопротивлении нагрузки Rн = 0,4 кОм для выходов от 0 до 20 мА, от 4 до 20 мА и Rн = 2 кОм для выхода от 0 до 5 мА | |
Таблица 5 - Основные технические характеристики РМТ
| Наименование характеристики | Значение |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц - напряжение постоянного тока, В | от 130 до 249 от 50 до 60 от 150 до 249 |
| Потребляемая мощность, Вт, не более | 20 |
| Габаритные размеры, (высотахширинахдлина), мм, не более - монтажная глубина, мм | 152x152x167,5 150 |
| Масса, кг, не более | 2 |
| Наименование характеристики | Значение |
| Нормальные условия измерений: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа | от +15 до +25 от 30 до 80 от 84 до 106,7 |
| Рабочие условия измерений: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа | от -20 до +50 95 от 84 до 106,7 |
| Средняя наработка на отказ, ч, не менее | 64000 |
| Средний срок службы, лет, не менее | 8 |
| Маркировки взрывозащиты | [Ex ia Ga] IIC X |
наносится на переднюю панель РМТ термотрансферным способом и (или) на руководство по эксплуатации и паспорт типографским способом.
Таблица 6 - Комплектность средства измерений
| Наименование | Обозначение | Кол-во | Примечание |
| Регистратор многоканальный технологический РМТ 19 | НКГЖ.411124.009 | 1 шт. | В соответствии с заказом |
| Комплект монтажных частей | НКГЖ.411911.059 | 1 шт. | |
| Комплект инструмента и принадлежностей | НКГЖ.411914.060 | 1 шт. | |
| Комплект программного обеспечения | НКГЖ.411919.011 | 1 шт. | |
| Руководство по эксплуатации | НКГЖ.411124.009РЭ | 1 экз. | |
| Паспорт | НКГЖ.411124.009ПС | 1 экз. | |
| Методика поверки | НКГЖ.411124.009МП | 1 экз. |
осуществляется по документу НКГЖ.411124.009МП «Регистраторы многоканальные технологические РМТ 19. Методика поверки», утвержденному ООО «ИЦРМ» 14.07.2017 г. Основные средства поверки:
- калибратор-измеритель унифицированных сигналов прецизионный «ЭЛЕМЕР-ИКСУ-2012» (регистрационный номер в Федеральном информационном фонде 56318-14);
- магазин сопротивлений Р4831 (регистрационный номер в Федеральном информационном фонде 38510-08);
- компараторы-калибраторы универсальные КМ 300 (регистрационный номер в Федеральном информационном фонде 54727-139).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на корпус и (или) свидетельство о поверке, и (или) в паспорт.
приведены в эксплуатационном документе.
ГОСТ 6651-2009 ГСИ Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний
ГОСТ Р 8.585-2001 ГСИ Преобразователи термоэлектрические. Номинальные статические характеристики преобразования
ГОСТ 26.011-80 Средства измерений и автоматизации. Сигналы тока и напряжения электрические непрерывные входные и выходные
ТУ 26.51.45-151-13282997-2017 Регистраторы многоканальные технологические РМТ 19. Технические условия
