| Номер в госреестре | 68910-17 |
| Наименование СИ | Системы измерительные для стендовых испытаний узлов и агрегатов вертолетов |
| Обозначение типа СИ | СИСТ-59 |
| Изготовитель | ООО "ПКЦ Системы ТРИАЛ", г.Москва |
| Год регистрации | 2017 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Системы измерительные для стендовых испытаний узлов и агрегатов вертолетов СИСТ-59 (далее - системы) предназначены для измерений силы, угла, частоты переменного тока.
Конструктивно система представляет собой стойку управления с размещенными в ней блоками питания и ПЭВМ, внутри которой смонтирован аналого-цифровой преобразователь (АЦП). Блок нормирующих преобразователей (БНП) с нормирующими преобразователями тензометрическими (НПТМ) и модулем преобразователя угла цифровым (МПУЦ) выполнен в отдельном корпусе и расположен на испытательном стенде. Датчики силоизмерительные тензорезисторные U3 20 кН, U3 50 кН, U3 100 кН, U5 200 кН, U5 500 кН (рег. № 64341-16) и датчик угла FVS58N установлены на испытательном стенде.
Функционально система состоит из измерительных каналов (ИК):
- ИК силы;
- ИК угла;
- ИК частоты переменного тока.
ИК силы
Принцип действия ИК основан на преобразовании аналогового сигнала от датчика силы в цифровой код, с последующим вычислением ПЭВМ значений измеряемой силы по известной градуировочной характеристике ИК. Результаты измерений индицируются на монитор, архивируются и оформляются в виде протоколов.
ИК угла
Принцип действия ИК основан на обработке цифрового сигнала от датчика угла с последующим вычислением ПЭВМ значений измеряемого угла по известной градуировочной характеристике ИК. Результаты измерений индицируются на монитор.
ИК частоты переменного тока
Принцип действия ИК основан на компьютерной обработке электрического сигнала, пропорционального измеряемой силе, разложении его в ряд Фурье и выделении основной гармоники.

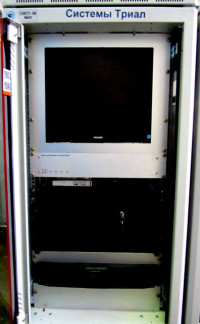

Общий вид стойки управления системы, места нанесения знака утверждения типа и знака поверки представлены на рисунке 1.
Общий вид других компонентов системы представлен на рисунках 2.. .5.
Защита от несанкционированного доступа предусмотрена в виде специального замка на дверце стойки управления, запираемого ключом (рисунок 6).
Пломбирование системы не предусмотрено.
Работа систем осуществляется под управлением специализированного программного обеспечения (СПО) Гарис в среде операционной системы «MSWindows», обеспечивающего циклический сбор измерительной информации от ИК систем; расшифровку полученной информации и приведение ее к виду, удобному для дальнейшего использования; визуализацию результатов измерений в цифровом и графическом представлении; обеспечение режимов градуировки и тестирования (поверки) ИК системы. Алгоритм вычисления цифрового идентификатора - MD5.
Уровень защиты СПО «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение | ||
| Идентификационное наименование ПО | GarisGrad.dll | GarisAspf.dll | Gari sInterpreter. dll |
| Номер версии (идентификационный номер) ПО | 0.0.0.147 | 0.0.0.147 | 0.0.0.148 |
| Цифровой идентификатор ПО | 1f4635a21a99f1273 dff5e796bee6ff9 | 194871dff7167e72203 2913377 f6a8a0 | 1b81ee91d1a68a1b 6f6f04c06b434198 |
| Другие идентиф икационные данные, если имеются | Библиотека фильтрации, градуировочных расчетов | Библиотека вычисления амплитуды, статики, фазы, частоты и других интегральных параметров сигнала | Библиотека формул вычисляемых каналов |
Продолжение таблицы 1
| Идентификационные данные (признаки) | Значение | |
| Идентификационное наименование ПО | ldevpci.sys | ldevs.sys |
| Номер версии (идентификационный номер) ПО | 6.0.2.0 | |
| Цифровой идентификатор ПО | 0f7816797e8124624340dcd93a677e2b | 5f413d1e66bccb6a261f53e714218f29 |
| Другие идентиф икационные данные, если имеются | Драйвер платы L780 фирмы L-Card | Драйвер платы L780 фирмы L-Card |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений угла, ° | от 0 до 45 |
| Пределы допускаемой абсолютной погрешности измерений угла, ° | ±0,4 |
| Количество ИК угла, шт. | 1 |
| Диапазоны измерений частоты переменного тока, Гц | от 0 до 5 включ., св. 5 до 50 включ. |
| Пределы допускаемой приведенной (к верхнему пределу (ВП)) погрешности измерений частоты переменного тока, % | ±0,5 |
| Количество ИК частоты переменного тока | 1 |
| Наименование характеристики | Значение |
| Для системы СИСТ-59, зав. № 01 | |
| Диапазон измерений силы, кН | от 0 до 20 |
| Пределы допускаемой приведенной (к ВП) погрешности измерений силы, % | ±1,0 |
| Количество ИК силы, шт. | 1 |
| Диапазон измерений силы, кН | от 0 до 100 |
| Пределы допускаемой приведенной (к ВП) погрешности измерений силы, % | ±1,0 |
| Количество ИК силы, шт. | 1 |
| Диапазон измерений силы, кН | от 0 до 200 |
| Пределы допускаемой приведенной (к ВП) погрешности измерений силы, % | ±1,0 |
| Количество ИК силы, шт. | 1 |
| Для систем СИСТ-59, зав. №№ 02, 03 | |
| Диапазон измерений силы, кН | от 0 до 20 |
| Пределы допускаемой приведенной (к ВП) погрешности измерений силы, % | ±1,0 |
| Количество ИК силы, шт. | 1 |
| Диапазон измерений силы, кН | от 0 до 50 |
| Пределы допускаемой приведенной (к ВП) погрешности измерений силы, % | ±1,0 |
| Количество ИК силы, шт. | 1 |
| Диапазон измерений силы, кН | от 0 до 500 |
| Пределы допускаемой приведенной (к ВП) погрешности измерений силы, % | ±1,0 |
| Количество ИК силы, шт. | 1 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | 220±22 50±1 |
| Максимальная потребляемая мощность, В-А, не более | 500 |
| Габаритные размеры, (длинахширинахвысота), мм, не более: | |
| - стойки управления | 600x600x1400 |
| - блока БНП | 340x300x150 |
| - датчика силы U3 (20 кН) | 95x55x72 |
| - датчика силы U3 (50 кН) | 95x55x72 |
| - датчика силы U3 (100 кН) | 95x55x72 |
| - датчика силыШ (200 кН) | 190x190x96 |
| - датчика силы U5 (500 кН) | 260x260x65 |
| - датчика угла FVS58 | 85x70x60 |
| Масса, кг, не более: | |
| - стойки управления | 100,0 |
| - блока БНП | 1,7 |
| - датчика силы U3 (20 кН) | 2,5 |
| - датчика силы U3 (50 кН) | 2,5 |
| - датчика силы U3 (100 кН) | 3,0 |
| - датчика силы U5 (200 кН) | 7,0 |
| - датчика силы U5 (500 кН) | 17,0 |
| - датчика угла FVS58 | 0,4 |
| Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха при температуре 25°С, % - атмосферное давление, кПа | от +10 до +30 от 30 до 80 от 97,3 до 104,6 |
наносится на стойку управления в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование СИ | Обозначение | Количество |
| 1 Блок нормирующих преобразователей БНП в составе: | СТ800.40.00.000 | 1 |
| 1.1 Преобразователь НПТМ | СТ011.10.20.000 | 3 |
| 1.2 Преобразователь МПУЦ | СТ011.10.60.000 | 1 |
| U3 20 кН | 1 | |
| U3 50 кН | 1 | |
| 2 Датчик силоизмерительный тензорезисторный | U3 100 кН | 1* |
| U5 200 кН | 1* | |
| U5 500 кН | 1 | |
| 3 Датчик угла | FVS58N-032K2R3BN-0013 | 1 |
| 4 Стойка управления, в составе : | СТ800.30.00.000 | 1 |
| 4.1 Системный блок | AMDAtlonIIX2 240/ | 1 |
| 4.2 Монитор | 2,8ГГц/1024МЬ/2400Ь (встроенные LAN, SB) PHILIPS | 1 |
| 4.3 Клавиатура | Genius | 1 |
| 4.4 Мышь | Genius | 1 |
| 4.5 Источник бесперебойного питания | SmartUPS 450 | 1 |
| 4.6 АЦП (с процессором) | L-780-85 | 1 |
| 5 Комплект кабелей измерительных | 1 | |
| 6 Программное обеспечение | Гарис | 1 |
| 7 Формуляр | СТ800.20.00.000 ФО | 1 |
| 8 Руководство по эксплуатации | СТ800.20.00.000 РЭ | 1 |
| 9 Методика поверки | СТ059-017.01 МП | 1 |
*- для системы СИСТ-59, зав. № 01
Таблица 5 - Комплект ЗИП
| Наименование | Обозначение | Количество |
| 1 Кабель АЧХ | СТ800.00.12.000 | 1 |
| 2 Кабель для поверки тензометрического тракта | СТ800.00.13.000 | 1 |
| 3 Устройство градуировки ДУ** | СТ000.00.10.000 | 1 |
**- поставляется по отдельному заказу
осуществляется по документу СТ059-017.01 МП «Инструкция. Системы измерительные для стендовых испытаний узлов и агрегатов вертолетов СИСТ-59. Методика поверки», утвержденному ФГБУ «ГНМЦ» Минобороны России 19 января 2017 г.
Основные средства поверки:
- калибратор промышленных процессов универсальный АКИП-7301 (рег. № 36814-08);
- динамометр электронный переносной АЦД (рег. №49465-12);
- квадрант оптический КО-60М (рег. № 26905-04);
- генератор сигналов специальной формы ГСС-05 (рег. № 30405-05).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемой системы с требуемой точностью.
Знак поверки наносится на стойку управления в виде наклейки и в свидетельство о поверке в виде оттиска клейма.
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к системам измерительным для стендовых испытаний узлов и агрегатов вертолетов СИСТ-59
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
