| Номер в госреестре | 68911-17 |
| Наименование СИ | Системы измерительные для стендовых испытаний узлов и агрегатов вертолетов |
| Обозначение типа СИ | СИСТ-60 |
| Изготовитель | ООО "ПКЦ Системы ТРИАЛ", г.Москва |
| Год регистрации | 2017 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Системы измерительные для стендовых испытаний узлов и агрегатов вертолетов СИСТ-60 (далее - системы) предназначены для измерений силы, электрического сопротивления, соответствующего значениям механического напряжения, избыточного давления, угла, частоты переменного тока.
Конструктивно система представляет собой стойку управления с размещенными в ней консолью управления с блоком согласования датчиков (БСД), блоками питания и ПЭВМ, внутри которой смонтирован аналого-цифровой преобразователь (АЦП). Блоки нормирующих преобразователей (БНП) с нормирующими преобразователями тензометрическими (НПТМ) и блок нормирующих преобразователей (БНП) с нормирующими преобразователями тензометрическими (НПТМ), нормирующим преобразователем угла цифровым (НПУЦ) и нормирующим преобразователем давления (НПД) выполнены в отдельном корпусе и расположены на испытательном стенде. Датчики силоизмерительные тензорезисторные, преобразователи давления измерительные (датчики давления) и датчик угла установлены на испытательном стенде.
Датчики силоизмерительные тензорезисторные (U3 10 кН, U3 20 кН, U3 50 кН, U5 200 кН, - (регистрационный номер в Федеральном информационной фонде (рег. №) 64341-16), преобразователи давления измерительные DMP 333 (рег. № 56795-14) (датчики давления) и датчик угла FVS58N установлены на испытательном стенде.
Функционально система состоит из измерительных каналов (ИК):
- ИК силы;
- ИК электрического сопротивления, соответствующего значениям механического напряжения;
- ИК избыточного давления;
- ИК угла;
- ИК частоты переменного тока.
ИК силы
Принцип действия ИК основан на преобразовании аналогового сигнала от датчика силы в цифровой код, с последующим вычислением ПЭВМ значений измеряемой силы по известной градуировочной характеристике ИК, результаты измерений индицируются на монитор, архивируются и оформляются в виде протоколов.
ИК электрического сопротивления, соответствующего значениям механического напряжения
Принцип действия ИК основан на использовании зависимости значений электрического сопротивления первичных измерительных тензорезисторных преобразователей (ИП), не входящих в состав системы, от величины измеряемого механического напряжения объекта. Выходной сигнал электрического сопротивления с ИП, пропорциональный измеряемому механическому напряжению, усиливается в блоке измерительном тензометрическом и преобразуется в цифровой код, с последующим вычислением ПЭВМ значений измеряемого механического напряжения по известной градуировочной характеристике ИК, результаты измерений индицируются на монитор, архивируются и оформляются в виде протоколов.
ИК избыточного давления
Принцип действия ИК основан на преобразовании аналогового сигнала от датчика давления в цифровой код, с последующим вычислением ПЭВМ значений измеряемого избыточного давления по известной градуировочной характеристике ИК, результаты измерений индицируются на монитор, архивируются и оформляются в виде протоколов.
ИК угла
Принцип действия ИК основан на обработке цифрового сигнала от датчика угла с последующим вычислением ПЭВМ значений измеряемого угла по известной градуировочной характеристике ИК, результаты измерений индицируются на монитор.
ИК частоты переменного тока
Принцип действия ИК основан на компьютерной обработке электрического сигнала, пропорционального измеряемой силе, разложении его в ряд Фурье и выделении основной гармоники.

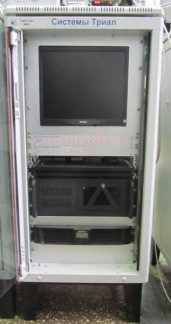

Общий вид стойки управления системы, места нанесения знака утверждения типа и знака поверки представлены на рисунке 1.
Общий вид других компонентов системы представлен на рисунках 2.. .8.
Защита от несанкционированного доступа предусмотрена в виде специального замка на дверце стойки управления, запираемого ключом (рисунок 9).
Рисунок 4 - Датчик силы U5 200 кН
Работа систем осуществляется под управлением специализированного программного обеспечения (СПО) Гарис в среде операционной системы «MS Windows», обеспечивающего циклический сбор измерительной информации от ИК систем; расшифровку полученной информации и приведение ее к виду, удобному для дальнейшего использования; визуализацию результатов измерений в цифровом и графическом представлении; обеспечение режимов градуировки и тестирования (поверки) ИК системы. Алгоритм вычисления цифрового идентификатора - MD5.
Уровень защиты СПО «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение | ||
| Идентификационное наименование ПО | GarisGrad.dll | GarisAspf.dll | Gari sInterpreter. dll |
| Номер версии (идентификационный номер) По | 0.0.0.147 | 0.0.0.147 | 0.0.0.148 |
| Цифровой идентификатор ПО | 1f4635a21a99f1273 dff5e796bee6ff9 | 194871dff7167e72203 2913377 f6a8a0 | 1b81ee91d1a68a1b 6f6f04c06b434198 |
| Другие идентиф икационные данные, если имеются | Библиотека фильтрации, градуировочных расчетов | Библиотека вычисления амплитуды, статики, фазы, частоты и других интегральных параметров сигнала | Библиотека формул вычисляемых каналов |
Продолжение таблицы 1
| Идентификационные данные (признаки) | Значение | |
| Идентификационное наименование ПО | ldevpci.sys | ldevs.sys |
| Номер версии (идентификационный номер) По | 6.0.2.0 | |
| Цифровой идентификатор ПО | 0f7816797e8124624340dcd93a677e2b | 5f413d1e66bccb6a261f53e714218f29 |
| Другие идентиф икационные данные, если имеются | Драйвер платы L780 фирмы L-Card | Драйвер платы L780 фирмы L-Card |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений силы, кН | от 0 до 200 |
| Пределы допускаемой приведенной (к верхнему пределу (ВП)) погрешности измерений силы, % | ±1,0 |
| Количество ИК силы, шт. | 1 |
| Диапазон измерений силы, кН | от 0 до 50 |
| Пределы допускаемой приведенной (к ВП) погрешности измерений силы, % | ±1,0 |
| Количество ИК силы, шт. | 1 |
| Диапазон измерений силы, кН | от 0 до 20 |
| Пределы допускаемой приведенной (к ВП) погрешности измерений силы, % | ±1,0 |
| Наименование характеристики | Значение |
| Количество ИК силы, шт. | 1 |
| Диапазон измерений силы, кН | от 0 до 10 |
| Пределы допускаемой приведенной (к ВП) погрешности измерений силы, % | ±1,0 |
| Количество ИК силы, шт. | 2 |
| Диапазон измерений электрического сопротивления, соответствующего значениям механического напряжения от 0 до 784,53 МПа, Ом | от 350 до 355,73 |
| Пределы допускаемой приведенной (к нормирующему значению 5,73 Ом) погрешности измерений электрического сопротивления, соответствующего значениям механического напряжения, % | ±1,5 |
| Количество ИК электрического сопротивления, соответствующего значениям механического напряжения от 0 до 784,53 МПа, шт. | 16 |
| Диапазон измерений избыточного давления, МПа | от 0 до 25 |
| Пределы допускаемой приведенной (к ВП) погрешности измерений избыточного давления, % | ±1,0 |
| Количество ИК избыточного давления, шт. | 1 |
| Диапазон измерений угла, ° | от 0 до 45 |
| Пределы допускаемой абсолютной погрешности измерений угла, ° | ±0,5 |
| Количество ИК угла, шт. | 1 |
| Диапазоны измерений частоты переменного тока, Гц | от 0 до 5 включ., св. 5 до 50 включ. |
| Пределы допускаемой приведенной (к ВП) погрешности измерений частоты переменного тока, % | ±0,5 |
| Количество ИК частоты переменного тока | 1 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | 220±22 50±1 |
| Максимальная потребляемая мощность, В-А, не более | 500 |
| Габаритные размеры (длинахширинахвысота), мм, не более: | |
| - стойки управления | 600x600x1400 |
| - блока БНП | 340x300x150 |
| - датчика силы U5 (200 кН) | 190x190x96 |
| - датчика силы U3 (50 кН) | 95x95x72 |
| - датчика силы U3 (20 кН) | 95x95x72 |
| - датчика силы U3 (10 кН) | 54x54x47 |
| - датчика угла FVS58 | 85x70x60 |
| - датчика давления DMP 333 | 110x35x35 |
| Масса, кг, не более: | |
| - стойки управления | 100,0 |
| - блока БНП | 2,5 |
| - датчика силы U5 (200 кН) | 7,0 |
| - датчика силы U3 (50 кН) | 2,5 |
| - датчика силы U3 (20 кН) | 2,5 |
| - датчика силы U3 (10 кН) | 2,5 |
| - датчика угла FVS58 | 0,4 |
| - датчика давления DMP 333 | 0,15 |
| Наименование характеристики | Значение |
| Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха при температуре 25°С, % - атмосферное давление, кПа | от +10 до +30 от 30 до 80 от 97,3 до 104,6 |
наносится на стойку управления в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование СИ | Обозначение | Количество |
| Блок нормирующих преобразователей БНП в составе: | СТ800.42.00.000 | 1 |
| Преобразователь НПТМ Преобразователь НПУЦ Преобразователь НПД | СТ011.10.20.000 СТ011.10.60.000 СТ011.10.30.000 | 6 1 1 |
| Блок нормирующих преобразователей БНП в составе: | СТ800.41.00.000 | 2 |
| Преобразователь НПТМ | СТ011.10.20.000 | 16 |
| U3 10кН | 2 | |
| Датчик силоизмерительный тензорезисторный | U3 20кН U3 50кН U5 200 кН | 1 1 1 |
| Датчик угла | FVS58N-032K2R3BN-0013 | 1 |
| Датчик давления | DMP 333 | 1 |
| Стойка управления, в том числе: Блок согласования датчиков | СТ800.31.00.000 БСД-16 БСД-8 | 1 1 1 |
| Системный блок | AMD Atlon II X2 240/ 2,8ГГц/1024Мb/240Gb (встроенные LAN, SB) | 1 |
| Монитор | PHILIPS | 1 |
| Клавиатура | Genius | 1 |
| Мышь | Genius | 1 |
| Источник бесперебойного питания | IPPON | 1 |
| АЦП (с процессором) | L-780-85 | 1 |
| Комплект кабелей измерительных: | 1 | |
| Программное обеспечение | Гарис | 1 |
| Формуляр | СТ800.21.00.000 ФО | 1 |
| Руководство по эксплуатации | СТ800.21.00.000 РЭ | 1 |
| Методика поверки | СТ60-017.01 МП | 1 |
Таблица 5 - Комплект ЗИП
| Наименование | Обозначение | Количество |
| 1 Кабель АЧХ | СТ800.00.12.000 | 1 |
| 2 Кабель для поверки IU | СТ730.00.14.000 | 1 |
| 3 Кабель для поверки тензометрического тракта | СТ800.00.15.000 | 1 |
| 4 Устройство градуировки ДУ* | СТ000.00.10.000 | 1 |
*- поставляется по отдельному заказу
осуществляется по документу СТ060-017.01 МП «Инструкция. Системы измерительные для стендовых испытаний узлов и агрегатов вертолетов СИСТ-60. Методика поверки», утвержденному ФГБУ «ГНМЦ» Минобороны России 03 марта 2017 г.
Основные средства поверки:
- калибратор промышленных процессов универсальный АКИП-7301 (рег. № 36814-08);
- динамометр электронный переносной АЦД (рег. №49465-12);
- магазин сопротивления Р4831 (рег. № 38510-08), 2 шт.;
- квадрант оптический К0-60М (рег. № 26905-04);
- генератор сигналов специальной формы ГСС-05 (рег. № 30405-05).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых систем с требуемой точностью.
Знак поверки наносится на стойку управления в виде наклейки и в свидетельство
о поверке в виде оттиска клейма.
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к системам измерительным для стендовых испытаний узлов и агрегатов вертолетов СИСТ-60
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ 8.640-2014 ГСИ. Государственная поверочная схема для средств измерений силы Приказ Федерального агентства по техническому регулированию и метрологии от 15 февраля 2016 г. № 146 «Об утверждении Государственной поверочной схемы для средств измерений электрического сопротивления»
