| Номер в госреестре | 68914-17 |
| Наименование СИ | Хроматограф газовый |
| Обозначение типа СИ | Orthodyne DID 550 |
| Изготовитель | "ORTHODYNE S.A. Alleur-Belgium", Бельгия |
| Год регистрации | 2017 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Хроматограф газовый Orthodyne DID 550 (далее по тексту - хроматограф) предназначен для измерения молярной доли неона (Ne), аргона (Ar), водорода (H2), азота (N2), метана (СН4) в кислороде и молярной доли кислорода (О2), неона (Ne), аргона (Ar), водорода (H2), азота (N2), метана (СН4) в гелии.
Хроматограф представляет собой стационарное автоматическое средство измерений непрерывного действия, в программное обеспечение которого добавлены градуировки для измерений молярной доли неона, аргона, водорода, азота, метана в кислороде и гелии, а также молярной доли кислорода в гелии. Градуировки выполнены с использованием стандартных функций программного обеспечения хроматографа.
Принцип действия хроматографа основан на разделении пробы анализируемого газа на хроматографических колонках с последующим детектированием ионизационно-разрядным (DID) детектором, сигнал которого пропорционален содержанию анализируемых компонентов в пробе
Хроматограф выполнен в виде единого блока, помещенного в стойку, внутри которого расположены газовая схема, ионизационно-разрядный (DID) детектор, два автоматических мембранных клапана, две хроматографические колонки и микропроцессор. На передней панели хроматографа расположены жидкокристаллический дисплей, клавиши управления, USB-выход.

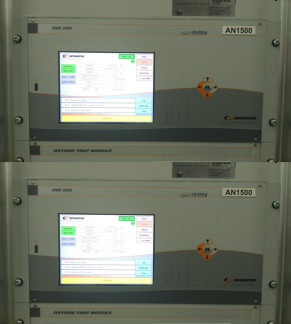

Общий вид хроматографа в стойке представлен на рисунке 1.
Обозначение места нанесения знака поверки представлено на рисунке 2.
Хроматограф газовый Orthodyne DID 550 имеет встроенное программное обеспечение. Программное обеспечение обеспечивает выполнение следующих основных функций: -градуировка хроматографа,
-выполнение измерений,
-отображение результатов измерений на сенсорном экране,
-передача измерительной информации внешними устройствами по каналам RJ-45,USB, -формирование аналогового сигнала, пропорционального содержанию определяемого компонента,
-хранение измерительной информации,
-отображение версии встроенного ПО на сенсорном экране,
-управление настройками и режимами измерений.
- вывод на сенсорный экран сообщений об ошибке.
Встроенное ПО хроматографа осуществляет непрерывную самодиагностику аппаратной
части.
Уровень защиты встроенного программного обеспечения хроматографа «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные признаки | Значение |
| Идентификационное наименование ПО | Сhromodyne |
| Номер версии (идентификационный номер) ПО | 3.15.5 |
| Цифровой идентификатор ПО | 10AFB2E1 |
Диапазоны измерений и пределы допускаемой относительной погрешности хроматографа приведены в таблице 2.
| Наименование характеристики | Значение |
| Диапазон измерений молярной доли неона (Ne), млн-1 | от 0,1 до 10,0 |
| Диапазон измерений молярной доли водорода (H2 ), млн-1 | от 0,05 до 32,00 |
| Диапазон измерений молярной доли кислорода (О2 ), млн-1 | от 0,05 до 38,00 |
| Диапазон измерений молярной доли азота (N2 ), млн-1 | от 0,05 до 46,00 |
| Диапазон измерений молярной доли аргона (Ar ), млн-1 | от 0,05 до 13 |
| Диапазон измерений молярной доли метана (СН4), % | от 0,05 до 21 |
| Пределы допускаемой относительной погрешности молярной доли неона (Ne), в диапазоне измерений от 0,1 до 10 млн-1, % | ±28 |
| Пределы допускаемой относительной погрешности молярной доли водорода (H2), в диапазоне измерений от 0,05 до 32 млн-1, % | ±(25-0,31 -Х*) |
| Пределы допускаемой относительной погрешности молярной доли кислорода (О2) в диапазоне измерений от 0,05 до 38 млн-1, % | ±(25-0,26-Х*) |
| Пределы допускаемой относительной погрешности молярной доли азота (N2) в диапазоне измерений от 0,05 до 46 млн-1, % | ±(25-0,22-Х*) |
| Пределы допускаемой относительной погрешности молярной доли аргона (Ar) в диапазоне измерений от 0,05 до 13 млн-1, % | ±(25-0,77-Х*) |
| Пределы допускаемой относительной погрешности молярной доли метана (СН4) в диапазоне измерений от 0,05 до 21 млн-1, % | ±(25-0,48-Х*) |
| где Х-безразмерная величина -отношение текущего значения измеряемой величины (млн ) к единице измерений ( млн-1) | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Время прогрева, мин, не более | 2 |
| Параметры электрического питания: -напряжение переменного тока, В - частота переменного тока, Гц | от 220 до 240 от 50 до 60 |
| Потребляемая мощность, В-А | 500 |
| Габаритные размеры, мм, не более - высота - ширина - длина | 545 221 482 |
| Масса, кг, не более | 17 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность окружающего воздуха (без конденсации), при температуре +25 оС, % - атмосферное давления, кПа | от +15 до +25 до 95 от 84,0 до 106,4 |
наносится на боковую панель измерительного блока хроматографа в виде клеевой этикетки и на титульный лист Паспорта типографским способом.
Таблица 4 - Комплектность хроматографа
| Наименование | Обозначение | Количество |
| Хроматограф газовый Orthodyne DID 550 | - | 1 шт. |
| Хроматографы газовые Orthodyne модели DID 5ХХ, DID 6ХХ. Руководство по эксплуатации. | 1 шт. | |
| Методика поверки | МП-242-2105-2017 | 1 шт. |
осуществляется по документу МП-242-2105-2017 «Хроматограф газовый Orthodyne DID 550. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 22.06.2017 г. Основные средства поверки:
Стандартные образцы состава газовой смеси по ГОСТ 8.578-2014 состава Ne-H2-O2-N2-Ar-CH4/He, регистрационный номер в Федеральном информационном фонде 10531-2014.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых хроматографов с требуемой точностью.
Знак поверки наносится в виде голографической наклейки на лицевую панель хроматографа, как указано на рисунке 1, и (или) на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ 8.578-2014 ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах
Техническая документация изготовителя.
