Номер в госреестре | 68917-17 |
Наименование СИ | Каналы измерения частоты вращения из состава автоматизированной системы управления центробежной установкой на основе программно-технического комплекса "Каскад-САУ" |
Изготовитель | ООО НТО "Терси-КБ", г.Саров |
Год регистрации | 2017 |
МПИ (интервал между поверками) | 1 год |
Описание типа | скачать |
Методика поверки | скачать |
Каналы измерения частоты вращения из состава автоматизированной системы управления центробежной установкой на основе программно-технического комплекса «Каскад-САУ» (ИК ЧВ АСУ ЦУ) предназначен для измерения текущих значений частоты вращения ротора центробежной установки.
Принцип действия ИК ЧВ АСУ ЦУ основан на преобразовании измеренной частоты следования прямоугольных импульсов с выхода датчика оборотов, установленного на валу центробежной установки, в частоту вращения центробежной установки и передаче полученной частоты по каналам связи на автоматизированные рабочие места для визуализации.
ИК ЧВ АСУ ЦУ состоит из датчика угловых перемещений (инкрементный угловой фотоэлектрический преобразователь перемещений (инкрементный энкодер ЛИР-390А-3-Н-009000-05-ПИ-4-5,0-О, изготовитель ОАО "СКБ ИС", г. Санкт-Петербург), блока формирования импульсов БФИ ГУКН.427891.001 (изготовитель ООО НТО «Терси-КБ», г.Саров), программируемого контроллера BCE-5-2, ГУКН.423395.004-01 (изготовитель
ООО НТО «Терси-КБ», г. Саров) и автоматизированного рабочего места (АРМ).
На валу электродвигателя центробежной установки с помощью муфты устанавливается преобразователь (датчик) угловых перемещений. Датчик воспринимает вращение ротора и на выходе формирует последовательность прямоугольных импульсов - 1 импульс на 1 оборот вала, частота следования импульсов при этом пропорциональна скорости вращения вала.
С выхода преобразователя угловых перемещений последовательность прямоугольных импульсов поступает в блок формирования импульсов, который вычисляет количество опорных импульсов между импульсами датчика.
С блока формирования импульсов значение количества опорных импульсов передается по цифровому каналу RS-485 с протоколом Modbus-RTU в программируемый контроллер BCE-5-2. Программируемый контроллер производит пересчет количества опорных импульсов в частоту вращения.
С программируемого контроллера значение скорости вращения передается по интерфейсу Ethernet на АРМ оператора для отображения на дисплее персонального компьютера.
Компоненты ИК ЧВ АСУ ЦУ смонтированы на DIN-рейке, которая болтами крепится в панели внутри электромонтажного металлического шкафа центрального АСУ ЦУ (ТТТЦ, ГУКН.423621.004.101). Защита от несанкционированного доступа осуществляется с помощью пломбировочных наклеек изготовителя, размещаемых на замке двери.
Защита от несанкционированного доступа осуществляется с помощью оттиска поверительного клейма (в пломбировочной чашке на головке винта крепления щитка из оргстекла, внутри шкафа центрального АСУ ЦУ), и размещения пломбировочной наклейки изготовителя на замке двери шкафа.

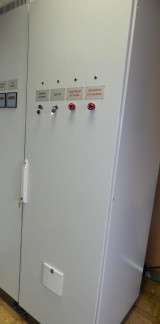

Внешний вид шкафа центрального ИК ЧВ АСУ ЦУ из состава автоматизированной системы управления центробежной установкой на основе программно-технического комплекса «Каскад-САУ» представлен на рисунке 1.
Схема пломбирования от несанкционированного доступа, обозначение места нанесения знака поверки представлена на рисунке 2.
В контроллере ИК ЧВ АСУ ЦУ применено специализированное программное обеспечение (ПО) RSCalc. Функции ПО заключаются в вычислении частоты вращения центробежной установки и является метрологически значимым.
Метрологические характеристики ИК ЧВ АСУ ЦУ, указанные в таблице 2, нормированы с учетом ПО.
Защита программного обеспечения обеспечивается с помощью защиты прав пользователей, также применена механическая защита аппаратных средств для исключения физического доступа к носителям программного обеспечения - контроллер размещен в защищенном от доступа посторонних лиц шкафу, защищен замком и пломбированием.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
Идентификационные признаки метрологически значимого программного обеспечения указаны в таблице 1.
Таблица 1 - Идентификационные данные (признаки) программного обеспечения.
Идентификационные данные (признаки) | Значение |
Идентификационное наименование ПО | RSCalc |
Номер версии (Идентификационный номер) ПО | 1207 |
Цифровой идентификатор ПО | 334DE6A7 |
Таблица 2 - Метрологические характеристики
Наименование характеристики | Значение |
Диапазон измерений частоты вращения ротора, об/мин | от 10 до 500 включ. |
Пределы допускаемой относительной погрешности измерений частоты вращения ротора, % | ±0,3 |
Таблица 3 - Основные технические характеристики
Наименование характеристики | Значение |
Параметры электрического питания шкафа центрального АСУ ЦУ - напряжение переменного тока, В - частота переменного тока, Гц | 220±22 50±0,2 |
Потребляемая мощность шкафа центрального АСУ ЦУ, В-А, не более | 1500 |
Габаритные размеры шкафа центрального АСУ ЦУ, мм, не более - высота - ширина -глубина | 2160 600 835 |
Масса шкафа центрального АСУ ЦУ, кг, не более | 150 |
Условия эксплуатации ИК ЧВ АСУ ЦУ: - температура окружающей среды, °С - относительная влажность воздуха при 35 °С, %, не более - атмосферное давление, кПа | от +15 до +35 70 от 84,0 до 106,7 |
Средний срок службы, лет Средняя наработка на отказ, ч | 10 13700 |
наносится типографским способом на титульные листы эксплуатационной документации, внизу листа по центру.
Таблица 4 - Комплект поставки
Наименование и обозначение изделия | Количество, шт. |
Шкаф центральный АСУ ЦУ, ГУКН.423621.004.101 | 1 шт. |
Преобразователь частоты вращения ЛИР-390А | 1 шт. |
АРМ оператора ГУКН.403230.001-300 | 1 шт. |
Руководство по эксплуатации ГУКН.427812.001РЭ | 1 экз. |
Паспорт - формуляр ГУКН.427812.001 ПС | 1 экз. |
Методика поверки ГУКН.427812.001МП | 1 экз. |
осуществляется по документу ГУКН. 427812.001МП «Канал измерения частоты вращения из состава автоматизированной системы управления центробежной установкой на основе программно-технического комплекса «Каскад-САУ». Методика поверки», утвержденному ФБУ «Нижегородский ЦСМ» 28.04.2017 г.
Основные средства поверки:
- частотомер электронно-счетный АКИП-5102, диапазон измерений от 1 мГц до 400 МГц, допускаемая относительная погрешность ±Г10_6 %, Рег.№ 57319-14
- установка поверочная тахометрическая УТ-05-60, диапазон измерений от 10 до 60000 об/мин, допускаемая относительная погрешность 0,05 %, Рег.№ 6840-78;
- генератор сигналов низкочастотный прецизионный Г3-110, диапазон частот от 0,01 Гц до 2 МГц (дискретно через 0,01 Гц), допускаемая относительная погрешность ±0,00003 %, Рег.№ 5460-76.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемого ИК ЧВ АСУ ЦУ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке или в паспорт, оттиск поверительного клейма наносится на головку винта крепления щитка из оргстекла, внутри шкафа центрального АСУ ЦУ.
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к каналам измерения частоты вращения из состава автоматизированной системы управления центробежной установкой на основе программно-технического комплекса «Каскад-САУ»
ГОСТ 8.129-2013 ГСИ. Государственная поверочная схема для средств измерений времени и частоты
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
Зарегистрировано поверок | 17 |
Поверителей | 4 |
Актуальность данных | 21.11.2024 |
