| Номер в госреестре | 68919-17 |
| Наименование СИ | Система измерительная волоконно-оптическая |
| Обозначение типа СИ | PK 2800 |
| Изготовитель | "Photon Kinetics, Inc.", США |
| Год регистрации | 2017 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Система измерительная волоконно-оптическая PK 2800 (далее по тексту - PK 2800) предназначена для измерений хроматической дисперсии (ХД) и поляризационной модовой дисперсии (ПМД) в одномодовых оптических волокнах, компонентах и кабелях для волоконнооптических систем передачи (ВОСП).
Принцип действия PK 2800 в части измерений хроматической дисперсии (ХД) основан на фазосдвиговом методе, который заключается в измерении разности фаз модулированного оптического излучения между опорным и измерительным каналами системы в требуемом спектральном диапазоне. Результатом измерений является производная от фазовой задержки по длине волны (дисперсионная кривая), выраженная в пс/нм, а также длина волны нулевой дисперсии, выраженная в нм, и наклон дисперсионной кривой на длине волны нулевой дисперсии, выраженный в пс/нм2.
Принцип действия PK 2800 в части измерений поляризационной модовой дисперсии (ПМД) основан на методе фиксированного анализатора, который заключается в регистрации модуляции средней мощности оптического излучения на выходе анализатора при сканировании по длине волны в требуемом спектральном диапазоне. Результатом измерений является среднее значение ПМД в спектральном диапазоне сканирования.
Конструктивно PK 2800 выполнен в виде прибора настольно-переносного типа в прямоугольном корпусе, состоящего из следующих основных блоков: измерительного блока PK 2800, персонального компьютера (ПК), в котором установлены плата сбора данных и управляющая программа собственной разработки Photon Kinetics, а также монитора.
Управление работой PK 2800, отображение и хранение информации по измеряемым параметрам осуществляется с помощью персонального компьютера, связь с которым осуществляется через соединительный кабель, входящий в комплект поставки.

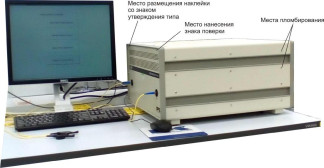

Общий вид PK 2800 со схемой пломбировки от несанкционированного доступа, обозначением мест нанесения знаков утверждения типа и поверки представлен на рисунке 1.
Программное обеспечение (далее по тексту - ПО) выполняет функции отображения на экране персонального компьютера информации в удобном для оператора виде, а также задания условий измерений. ПО разделено на две части.
Метрологически значимая часть ПО прошита в памяти микроконтроллера оптического блока PK 2800.
Интерфейсная часть ПО запускается на персональном компьютере и служит для отображения, обработки и сохранения результатов измерений.
ПО защищено от несанкционированного доступа путем установки пломбирующих наклеек на корпусе оптического блока PK 2800.
ПО защищено паролем.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | 2800 Install Software |
| Номер версии (идентификационный номер) ПО | 5.0.26 и выше |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение характеристики |
| Измерения хроматической дисперсии (ХД) | |
| Диапазон длин волн при измерениях ХД, нм | от 1270 до 1360 от 1460 до 1630 |
| Диапазон измерений ХД1), пс/нм | от минус 350 до плюс350 1) |
| Пределы допускаемой абсолютной погрешности измерений ХД, пс/нм | ±2,23 2) |
| Диапазон измерений длины волны нулевой дисперсии, нм | от 1270 до 1630 |
| Пределы допускаемой абсолютной погрешности измерений длины волны нулевой дисперсии, нм | ±0,5 |
| Диапазон измерений наклона дисперсионной кривой на длине волны нулевой дисперсии, пс/нм2 | от минус 2 до плюс 2 |
| Пределы допускаемой абсолютной погрешности измерений наклона дисперсионной кривой на длине волны нулевой дисперсии, пс/нм2 | ±0,05 |
| Измерения поляризационной модовой дисперсии (ПМД) | |
| Рабочие длины волн, нм | 1310±30, 1550±30 |
| Диапазон измерений ПМД, пс | от 0,05 до 1,6 3) |
| Пределы допускаемой абсолютной погрешности измерений ПМД, пс | ±(0,02+0,02-А), где А - значение ПМД |
| 1) Значения соответствуют диапазону коэффициента ХД от -14 до +14 пс/нмкм (в соответствии с ГОСТ Р МЭК 60793-1-42-2013) при длине оптического волокна 25 км; 2) Значение соответствует 0,09 пс/нм-км при длине оптического волокна 25 км; 3) Значения соответствуют диапазону коэффициента ПМД от 0,01 до 0,32 пс^км (в соответствии с ГОСТ Р МЭК 60793-1-48-2014) при длине оптического волокна 25 км. | |
| Наименование характеристики | Значение характеристики |
| Параметры электрического питания: | |
| - напряжение переменного тока, В | 220±22 |
| - частота переменного тока, Гц | 50,0±0,5 |
| Габаритные размеры оптического блока, мм, не более | |
| - высота | 594 |
| - ширина | 447 |
| - глубина | 170 |
| Масса оптического блока, кг, не более | 17 |
| Условия эксплуатации: | |
| - температура окружающей среды, °С | от +15 до +25 |
| - относительная влажность, не более, % | 80 |
| - атмосферное давление, кПа | от 84 до 106 |
наносится на титульный лист Руководства по эксплуатации печатным способом и в виде наклейки на переднюю панель корпуса PK 2800.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Измерительный блок PK 2800 | - | 1 шт. |
| Персональный компьютер (ПК) | - | 1 шт. |
| Монитор | - | 1 шт. |
| Кабель для соединения с ПК | - | 1 шт. |
| Сетевой шнур | - | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
осуществляется по документам Р.50.2.083-2013 «Государственная система обеспечения единства измерений. Средства измерений хроматической дисперсии в волоконно-оптических системах передачи. Методика поверки» и Р.50.2.086-2013 «Государственная система обеспечения единства измерений. Средства измерений поляризационной модовой дисперсии в волоконно-оптических системах передачи. Методика поверки».
Основные средства поверки:
1 Государственный первичный специальный эталон единицы хроматической дисперсии в оптическом волокне по ГОСТ 8.608-2012.
Основные метрологические характеристики:
- диапазон длин волн, нм: от 1260 до 1650;
- диапазон воспроизведения единицы ХД, пс/нм: от минус 400 до плюс 400;
- расширенная неопределенность воспроизведения единицы ХД, не более, пс/нм: 0,66.
2 Государственный рабочий эталон единицы поляризационной модовой дисперсии в диапазоне воспроизведения от 0,05 до 120 пс по ГОСТ 8.607-2012.
Основные метрологические характеристики:
- пределы допускаемой абсолютной погрешности при воспроизведении единицы ПМД (на рабочих длинах волн оптического излучения 1310+30 и 1550+30 нм), пс: ±(0.012+0,005-А), где А - значение ПМД.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на переднюю панель PK 2800 (место нанесения указано на рисунке 1).
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к системе измерительной волоконно-оптической PK 2800
ГОСТ 8.608-2012 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений хроматической дисперсии в оптическом волокне».
ГОСТ 8.607-2012 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений поляризационной модовой дисперсии в оптическом волокне».
| Зарегистрировано поверок | 9 |
| Поверителей | 1 |
| Актуальность данных | 21.11.2024 |
