| Номер в госреестре | 68920-17 |
| Наименование СИ | Масс-спектрометры |
| Обозначение типа СИ | 6600 Triple TOF |
| Изготовитель | "AB Sciex Pte. Ltd.", Сингапур |
| Год регистрации | 2017 |
| Срок свидетельства | 23.10.2022 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Масс-спектрометры 6600 TripleTOF предназначены для измерений содержания органических и неорганических веществ в различных средах, включая анализ микотоксинов, пестицидов, ветеринарных препаратов в продуктах питания, исследования лекарственных средств по аттестованным методикам измерений.
Принцип действия масс-спектрометров основан на ионизации компонентов пробы, поступающей из жидкостного хроматографа в масс-спектрометр, разделении ионов и их детектировании. Ионизация компонентов осуществляется с использованием источников ионов DuoSpray, IonDrive TurboV и подключаемых к ним зондов: ESI (ионизация электростатическим распылением) и АРС (химическая ионизация при атмосферном давлении); или источника ионов для нано-потоковой хроматографии NanoSpray III. Поток ионов направляется в ионопровод QJet, который предназначен для предварительной фокусировки интенсивного ионного потока, создаваемого источником ионов при прохождении входной апертуры масс-спектрометра. Ионопровод QJet повышает чувствительность системы и обеспечивает стабильность отношения сигнал/шум. В дальнейшем поток ионов поступает в фильтрующий квадруполь, где ионы разделяются в соответствии с отношением m/z, а затем в реакционную ячейку, где под действием соударений с молекулами азота образуются фрагментарные ионы, по которым определяются структурные и химические свойства молекул. Затем ионы попадают во времяпролетный анализатор для дополнительного разделения ионов с помощью высокого разрешения и далее в детектор. Попадая в детектор, ионы образуют ток, который преобразуется в импульсы напряжения, пропорциональные количеству ионов поступивших на детектор. Система обработки регистрирует эти импульсы, соотносит их с длительностью пути во времяпролетном анализаторе и преобразует информацию в сигнал, который соответствует интенсивности ионов для конкретного значения m/z, представляя эту информацию в виде масс-спектра.

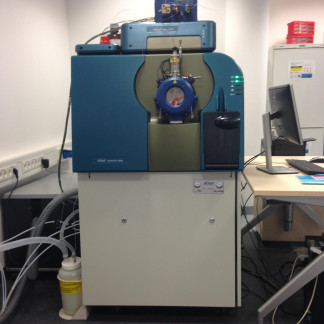

Масс-спектрометры 6600 TripleTOF представляют собой тандемный гибридный квадрупольно - времяпролетный масс-спектрометр с высоко чувствительным детектором. Конструктивно масс-спектрометры 6500 Triple TOF состоят из источника ионов, тандемного квадрупольного масс-анализатора, времяпролетного анализатора, детектора, комплектуются дополнительным стендом с форвакуумным насосом и источником сжатого воздуха и азота, встроенным шприцевым насосом и системой ввода пробы в виде высокоэффективного жидкостного хроматографа. Масс-спектрометр снабжен квадрупольным фильтром, который пропускают ионы в зависимости от отношения массы к заряду (m/z) и квадрупольной фрагментирующей ячейкой.
Масс-спектрометр может комплектоваться системой дифференциальной ионной мобильности SelexIon, которая предварительно разделяет ионы на основе принципа приращения ионной подвижности, а также упрощает спектры сложных смесей, выделяя интересующие ионы.
Масс-спектрометры разработаны для анализа жидких проб и могут использоваться в составе систем с высокоэффективной жидкостной хроматографией и капиллярным электрофорезом.
Пломбирование масс-спектрометров не предусмотрено.
Система обработки данных Analyst TF позволяет полностью автоматизировать выполнение анализа и осуществляет следующие функции: автоматическую настройку масс-спектрометра, задание и контроль режимных параметров, регистрацию выходных сигналов, обработку экспериментальных данных, включая идентификацию веществ и выдачу протоколов c результатами анализа.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
| Таблица 1 - Идентификационные данные прог | раммного обеспечения | |
| Идентификационное наименование ПО | Analyst TF | Analyst TF |
| Номер версии (идентификационный номер) ПО | 1.7 | не ниже 1.7 |
| Цифровой идентификатор ПО | 3762E9E9B5F 51D6B4F9E78FFA 6F5BFCB | - |
| Алгоритм вычисления идентификатора ПО | MD5 | MD5 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений массовых чисел в режиме квадруполя, а.е.м | от 5 до 2250 |
| Диапазон измерений массовых чисел в режиме TOF (времяпролетного анализатора), а.е.м | от 5 до 40 000 |
| Чувствительность в режиме TOF MS/MS и положительной ионизации электростатическим распылением (ESI) при инжекции 0,2 пг резерпина (m/z 609.2807) на колонку, отношение сигнал/шум не менее | 60:1 |
| Предел допускаемых значений относительного среднего квадратического отклонения выходного сигнала (площади пика) при вводе пробы через хроматограф, % | 5 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: | |
| Напряжение переменного тока, В | 220±22 |
| Частота переменного тока, Гц | 50/60 |
| Потребляемая мощность масс-спектрометра, включая форвакуумный | 2200 |
| насос, Вт, не более | |
| Масса, кг, не более | 458 |
| Габаритные размеры, мм, не более | |
| -высота | 1359 |
| -ширина | 825 |
| -длина | 1408 |
| Условия эксплуатации | |
| - температура окружающей среды, °С | от +18 до +25 |
| - относительная влажность, % | от 20 до 80 |
| - атмосферное давление, кПа | от 96 до 104 |
| Средний срок службы, лет | 15 |
| Средняя наработка на отказ, ч | 15000 |
наносится на титульный лист Руководства по эксплуатации методом компьютерной графики и на боковую панель масс-спектрометра.
Таблица 4 - Комплектность средства измерений
| Наименование | Количество |
| Масс-спектрометр 6600 TripleTOF | 1шт. |
| Форвакуумный насос | 1шт. |
| Г енератор азота | по заказу |
| Система жидкостной хроматографии с емкостями для отходов и необходимыми трубопроводами | 1 шт. (тип хроматографа -по заказу) |
| Стенд масс-спектрометра | по заказу |
| Система дифференциальной ионной подвижности SelexIon | по заказу |
| Контейнер вспомогательных устройств | по заказу |
| Источник бесперебойного питания | по заказу |
| Персональный компьютер и монитор | 1 |
| Наименование | Количество |
| Программное обеспечение Analyst TF | 1 |
| Выпускной резервуар | по заказу |
| Руководство по эксплуатации | 1 экз. |
| Методика поверки | 1 экз. |
осуществляется по документу МП 009-09-17 «Масс-спектрометры 6600 TripleTOF. Методика поверки», утвержденному ФГУП «ВНИИМС» 14 марта 2017 г.
Основное средство поверки: контрольный раствор резерпина (ФС № 423267-96). Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на заднюю панель масс-спектрометра как показано на рисунке 3.
приведены в эксплуатационной документации.
ГОСТ 15624-75 Масс-спектрометры. Термины и определения.
Техническая документация фирмы-изготовителя «AB Sciex Pte. Ltd.», Сингапур.
