| Номер в госреестре | 68922-17 |
| Наименование СИ | Денситометр |
| Обозначение типа СИ | GS-900 |
| Изготовитель | "Bio-Rad Laboratories Taiwan Ltd.", Тайвань |
| Год регистрации | 2017 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Денситометр GS-900 (далее по тексту - денситометр) предназначен для измерений диффузной оптической плотности в проходящем и в отражённом свете.
Принцип действия денситометра основан на преобразовании фотоприемным устройством излучения, отраженного или прошедшего через измеряемый образец, в электрический сигнал с последующей цифровой индикацией числовых значений оптической плотности
Конструктивно денситометр выполнен в виде настольного прибора, содержащего источник излучения в виде светодиодного индикатора и фотоприемного устройства в виде трилинейной CDD-матрицы с тремя фильтрами (красным, зеленым и синим).

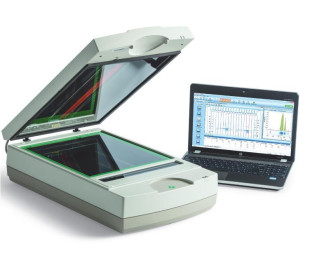

Общий вид денситометра с обозначением места нанесения знака поверки представлен на рисунке 1.
Схема пломбирования от несанкционированного доступа представлена на рисунке 2.
Место нанесения знака поверки
I
| Места | Место нанесения | |
| пломбирования | маркировки |
Рисунок 2 - Денситометр GS-900 (вид сзади) с указанием мест маркировки и пломбирования
Управление денситометром и обработка результатов измерений проводится с помощью специального программного обеспечения Image Lab. Программное обеспечение (ПО) является автономным и устанавливается на персональный компьютер, служит для настройки денситометра, проведения измерений, включая визуальный анализ экспериментальных данных, анализа и обработки полученных данных.
Image Lab создает два типа файлов:
- файлы протокола описывают параметры визуализации и анализа изображений;
- графические файлы содержат визуализацию испытываемых образцов, примечания и анализ полученных данных.
Программное обеспечение размещается в энергонезависимой памяти персонального компьютера.
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «низкий» согласно Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Image Lab |
| Номер версии (идентификационный номер) ПО | 5.1 и выше |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики прибора | Значение |
| Диапазон показаний диффузной оптической плотности - в проходящем свете, Б - в отраженном свете, Б | от 0,15 до 3,40 от 0,02 до 2,70 |
| Наименование характеристики прибора | Значение |
| Диапазон измерения диффузной оптической плотности - в проходящем свете, Б | от 0,15 до 3,40 |
| - в отраженном свете, Б | от 0,020 до 2,556 |
| Пределы допускаемой абсолютной погрешности измерения визуальной оптической плотности, Б: - в проходящем свете в диапазоне от 0,15 до 1,06 Б включ. | ±0,02 |
| св. 1,06 до 3,40 Б | ±0,05 |
| - в отраженном свете | ±0,05 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики прибора | Значение |
| Габаритные размеры (длинахширинахвысота), мм, не более | 630x190x380 |
| Масса (без сетевого адаптера), кг, не более | 16 |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | от 100 до 240 от 47 до 63 |
| Потребляемая мощность, Вт, не более | 54 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, %, не более - атмосферное давление, кПа | от +10 до +28 70 от 80,0 до 106,7 |
наносится на титульный лист Руководства по эксплуатации типографским способом и на корпус прибора методом наклеивания.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Денситометр GS-900 | - | 1 шт. |
| Адаптер сетевой с кабелем питания | - | 1 шт. |
| CD-диск с программным обеспечением | - | 1 шт. |
| Упаковочная коробка | - | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | МП 025. Д4-17 | 1 экз. |
осуществляется по документу МП 025.Д4-17 «Денситометр GS-900. Методика поверки», утвержденному ФГУП «ВНИИОФИ» 11 мая 2017 г.
Основные средства поверки:
1 Государственный рабочий эталон единицы диффузной оптической плотности в проходящем свете по ГОСТ 8.588 - 2006
Основные метрологические характеристики:
диапазон воспроизводимых значений оптической плотности в проходящем свете от 0,148 до 4,239 Б;
пределы допускаемой случайной составляющей погрешности воспроизводимых значений плотности 0,004 Б.
2 Набор мер оптической плотности из состава Государственного первичного эталона единицы оптической плотности по ГОСТ 8.588-2006 Основные метрологические характеристики:
диапазон воспроизводимых значений оптической плотности в отраженном свете 0,090 - 2,556 Б;
пределы допускаемой случайной составляющей погрешности воспроизводимых значений плотности 0,004 Б.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на корпус денситометра GS-900 (место нанесения указано на рисунке 1).
приведены в эксплуатационной документации.
ГОСТ 8.588 - 2006 ««Государственная система обеспечения единства измерений. Г осударственная поверочная схема для средств измерений оптической плотности материалов» Техническая документация «Bio-Rad Laboratories Taiwan Ltd.», Тайвань
