| Номер в госреестре | 68923-17 |
| Наименование СИ | Рефлектометры оптические |
| Обозначение типа СИ | серии SmartOTDR |
| Изготовитель | "Viavi Solutions Deutschland GmbH", Германия |
| Год регистрации | 2017 |
| Срок свидетельства | 23.10.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Рефлектометры оптические серии SmartOTDR (далее по тексту - рефлектометры) предназначены для измерений ослабления в одномодовых оптических волокнах и их соединениях, длины (расстояния) до мест неоднородностей, оценки неоднородностей оптического кабеля и измерений мощности оптического излучения.
Принцип действия рефлектометров основан на зондировании волоконно-оптической линии последовательностью коротких оптических импульсов и измерении параметров сигнала, отраженного от неоднородности, и сигнала обратного рассеяния, т.е. сигналов френелевского отражения и релеевского рассеяния. В результате обработки этих сигналов на дисплее прибора формируется рефлектограмма зондируемого световода, показывающая распределение ослабления по его длине и наличие стыков и обрывов.
Серия SmartOTDR представлена следующими моделями: Е100А, E126A, E138FA65, E126B, E136FB, отличающимися набором рабочих длин волн, динамическим диапазоном (здесь и далее динамический диапазон - разность в децибелах между уровнем сигнала, рассеянного от ближнего к прибору конца измеряемого оптического кабеля, и уровнем шумов при длительности импульса 20 мкс для одномодового оптического волокна, усреднении 3 мин.) и значениями мертвой зоны.
Рефлектометры модели E138FA65 на дополнительной рабочей длине волны 1650 нм и модели E136FB на дополнительной рабочей длине волны 1625 нм оборудованы встроенным оптическим фильтром на указанных длинах волн для проведения идентификации и локализации места сбоя в локальных волоконно-оптических сетях без отключения рабочего трафика.
Рефлектометры могут быть оборудованы в зависимости от требований заказчика измерителем оптической мощности. Принцип действия измерителя мощности основан на преобразовании фотоприемником оптического сигнала в электрический с последующим усилением и преобразованием в цифровую форму. Оптический порт рефлектометра может выполнять функцию источника оптического излучения с теми же длинами волн, что и у рефлектометра. Все модели могут комплектоваться внешним цифровым микроскопом Р5000г
Конструктивно приборы выполнены в малогабаритных пластмассовых корпусах с прорезиненными вставками. Управление режимами работы приборов производится с помощью кнопок, расположенных на передней панели прибора. Отображение результатов измерений и режимов работы осуществляется жидкокристаллической панелью, также расположенной на передней панели.
Для защиты от несанкционированного доступа к элементам схемы корпуса приборов пломбируются.

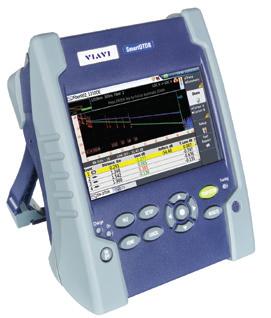

Общий вид рефлектометров представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа, обозначение места нанесения маркировки и знака поверки представлены на рисунке 2.
Программное обеспечение (далее по тексту - ПО), входящее в состав рефлектометров, выполняет функции отображения на экране прибора информации в удобном для оператора виде, а также задания условий измерений. ПО разделено на две части.
Метрологически значимая часть ПО прошита в памяти микроконтроллера прибора. Интерфейсная часть ПО запускается на приборе и служит для отображения, обработки и сохранения результатов измерений.
Идентификационные данные (признаки) метрологически значимой части программного обеспечения указаны в таблице 1.
ПО защищено от несанкционированного доступа путем установки наклеек с пломбирующим эффектом в области крепежных винтов корпуса прибора.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Fiber Optics |
| Номер версии (идентификационный номер) ПО | 15.12 и выше |
| Цифровой идентификатор ПО | - |
| Таблица 2 - Метрологические характе | ристики моделей E100A, Е126A, Е138FA65 | ||
| Наименование характеристики | Значение | ||
| Е100A | Е126А | E138FA65 | |
| Рабочие длины волн, нм | 1550+20 | 1310+20 1550+20 | 1310+20 1550+20 |
| Динамический диапазон измерений ослабления, дБ (при усреднении 3 мин, длительности импульса 20 мкс, по уровню 98% от максимума шумов) | - для длины волны 1550 нм: 35 | - для длины волны 1310 нм: 37 - для длины волны 1550 нм: 35 | - для длины волны 1310 нм: 37 - для длины волны 1550 нм: 35 |
| Мертвая зона, м, не более -при измерении ослабления -при измерении положения неоднородности | 4,00 1,35 | ||
| Длительность зондирующих импульсов, нс | 5, 10, 30, 100, 300, 500, 1000, 3000, 10000, 20000 | ||
| Диапазон измеряемых длин, км | от 0 до 0,1; от 0 до 0,5; от 0 до 1,0; от 0 до 2,0; от 0 до 5,0; от 0 до 10,0; от 0 до 20,0; от 0 до 40,0; от 0 до 80,0; от 0 до 160,0; от 0 до 260,0 | ||
| Пределы допускаемой абсолютной погрешности измерений ослабления, дБ | ±0,04-А, где А - измеряемое ослабление, дБ | ||
| Пределы допускаемой абсолютной погрешности при измерении длины, м | AL = ±(1 + 1,1- 10-5L + 5), где L - измеряемая длина; 5- дискретность отсчета в измеряемом диапазоне длин, м | ||
| Наименование характеристики | Значение | |
| Е126Б | E136FB | |
| Рабочие длины волн, нм | 1310+20 1550+20 | 1310+20 1550+20 |
| Динамический диапазон измерений ослабления, дБ (при усреднении 3 мин, длительности импульса 20 мкс, по уровню 98% от максимума шумов) | - для длины волны 1310 нм: 40 - для длины волны 1550 нм: 40 | - для длины волны 1310 нм: 40 - для длины волны 1550 нм: 40 |
| Мертвая зона, м, не более -при измерении ослабления -при измерении положения неоднородности | 2,5 0,9 | |
| Длительность зондирующих импульсов, нс | 3, 10, 30, 100, 300, 500, 1000, 3000, 10000, 20000 | |
| Диапазон измеряемых длин, км | от 0 до 0,1; от 0 до 0,5; от 0 до 1,0; от 0 до 2,0; от 0 до 5,0; от 0 до 10,0; от 0 до 20,0; от 0 до 40,0; от 0 до 80,0; от 0 до 160,0; от 0 до 260,0 | |
| Пределы допускаемой абсолютной погрешности измерений ослабления, дБ | ±0,04-А, где А - измеряемое ослабление, дБ | |
| Пределы допускаемой абсолютной погрешности при измерении длины, м | AL = ±(1 + 1,1- 10-5L + 5), где L - измеряемая длина; 5- дискретность отсчета в измеряемом диапазоне длин, м | |
Таблица 4 - Метрологические характеристики рефлектометров с опцией измерителя мощности
| Наименование характеристики | Значение |
| Длины волн градуировки | 1310, 1490, 1550, 1625 нм |
| Диапазон измерений уровня средней мощности оптического излучения, дБм | от -55 до 0 |
| Пределы допускаемой относительной погрешности измерений уровня средней мощности оптического излучения на длинах волн градуировки при уровне мощности (-30+0,5) дБм | ±0,5 дБ |
Таблица 5 - Метрологические характеристики рефлектометров с опцией источника оптического излучения_
| Наименование характеристики | Значение |
| Длины волн излучения | 1310+20 нм 1550+20 нм 1625+20 нм 1650+20 нм (те же, что и для оптического рефлектометра) |
| Уровень выходной мощности в непрерывном режиме | не менее минус 5 дБм |
| Нестабильность уровня мощности излучения за 1 ч (после 20 мин прогрева) | ±0,1 дБ |
| Таблица 6 - Основные технические ха | рактеристики моделей Е138FA65, Е136FB | |
| Наименование характеристики | Значение | |
| Е138FA65 | Е136FB | |
| Дополнительная рабочая длина волны (c фильтром), нм | 1650+20 | 1625+20 |
Таблица 7 - Основные технические характеристики рефлектометров
| Наименование характеристики | Значение |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц - напряжение Li-полимерного аккумулятора, В | от 100 до 250 от 50 до 60 12 |
| Габаритные размеры, мм, не более - высота - ширина - глубина | 175 138 57 |
| Масса, кг, не более | 0,9 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % (при +30оС), не более - атмосферное давление, кПа | от -20 до +50 95 от 84,0 до 106,7 |
наносится на титульный лист руководства по эксплуатации типографским способом и в виде наклейки на переднюю панель корпуса прибора.
Таблица 8 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Рефлектометр оптический SmartOTDR* | - | 1 шт. |
| Сетевой адаптер | - | 1 шт. |
| Комплект сменных вилок к сетевому адаптеру (Европа/UK/US/Австралия) | - | 1 шт. |
| Стилус | - | 1 шт. |
| Сумка для переноски | - | 1 шт. |
| Наплечный ремень | - | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| *-модификация по выбору заказчика | ||
осуществляется по документам Р 50.2.071-2009 «Государственная система обеспечения единства измерений. Рефлектометры оптические. Методика поверки» и ГОСТ Р 8.720-2010 «Государственная система обеспечения единства измерений. Измерители оптической мощности, источники оптического излучения, измерители обратных потерь и тестеры оптические малогабаритные в волоконно-оптических системах передачи информации. Методика поверки».
Основные средства поверки:
1 Государственный рабочий эталон единиц длины и ослабления в световоде в диапазонах от 0,06 до 600,00 км и от 0,5 до 20,0 дБ по ГОСТ 8.585-2013
Основные метрологические характеристики:
Рабочие длины волн оптического излучения: (850+30), (1300+30), (1310+30), (1490+30), (1550+30), (1625+30) нм.
Диапазон воспроизведения единицы длины: для длин волн 850 и 1300 нм: от 0,07 до 100,00 км; для длин волн 1310, 1490, 1550, 1625 нм от 0,06 до 600,00 км.
Пределы абсолютной погрешности при воспроизведении длины: A=+(0,15+5 10-6L), где L - воспроизводимая длина, м.
Диапазон воспроизведения единицы ослабления: от 0,5 до 20,0 дБ.
Пределы абсолютной погрешности при воспроизведении единицы ослабления:
для длин волн 850 и 1300 нм +0,02A; для длин волн 1310, 1490, 1550, 1625 нм +0,015A,
где А - измеряемое вносимое ослабление, дБ.
2 Г осударственный рабочий эталон единицы средней мощности оптического излучения
11 2
в волоконно-оптических системах передачи в диапазоне от 10 до 10 Вт на длинах волн от 500 до 1700 нм по ГОСТ 8.585-2013
Основные метрологические характеристики:
11 2
Диапазон измеряемой средней мощности оптического излучения от 10 до 10 Вт. Длины волн градуировки измерителя мощности (длины волн излучения источников), фиксированные в диапазонах: 632,8 нм; от 840 до 860 нм; 1064 нм; от 1300 до 1320 нм; от 1540 до 1560 нм; от 1485 до 1495 нм; от 1620 до 1630 нм.
Пределы допускаемой относительной погрешности измерений средней мощности
11 3
оптического излучения на длинах волн градуировки: в диапазоне от 10 до 2 • 10 включительно
-3 -2
±2,5 %; в диапазоне от 2 • 10 до 10 Вт включительно ±3,5 %.
Пределы допускаемой относительной погрешности измерений средней мощности оптического излучения в рабочем спектральном диапазоне ±5 %.
Рабочий диапазон длин волн спектральной установки от 500 до 1700 нм.
Пределы допускаемой относительной погрешности измерений относительной спектральной характеристики опорного приёмника ±5 %.
Пределы допускаемой абсолютной погрешности градуировки монохроматора по шкале длин волн ±1 нм.
Допускается применять аналогичные средства поверки, обеспечивающие определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на заднюю панель рефлектометров (место нанесения указано на рисунке 2)
приведены в эксплуатационном документе.
ГОСТ 8.585-2013 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений длины и времени распространения сигнала в световоде, средней мощности, ослабления и длины волны для волоконно-оптических систем связи и передачи информации».
Техническая документация «Viavi Solution Deutschland GmbH», Германия
