| Номер в госреестре | 68924-17 |
| Наименование СИ | Измерители произведения дозы на площадь |
| Обозначение типа СИ | KermaX plus 120-130 CAN |
| Изготовитель | Компания "IBA Dosimetry GmbH", Германия |
| Год регистрации | 2017 |
| Срок свидетельства | 23.10.2027 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Измерители произведения дозы на площадь KermaX plus 120-130 CAN (далее -измерители KermaX plus 120-130 CAN) предназначены для измерения произведения кермы в воздухе на площадь (дозы на площадь) и произведения мощности кермы в воздухе на площадь (мощности дозы на площадь).
Принцип действия измерителей KermaX plus 120-130 CAN основан на том, что под действием рентгеновского излучения, проходящего через измерительный объем ионизационной камеры измерителя, в ней протекает ионизационный ток, пропорциональный произведению площади облучаемой поверхности на мощность кермы в воздухе. Этот ионизационный ток интегрируется измерительной схемой измерителя за время действия излучения.
Измеритель KermaX plus 120-130 CAN состоит из проходной плоскопараллельной оптически непрозрачной прямоугольной ионизационной камеры. Составной частью ионизационной камеры измерителя KermaX plus 120-130 CAN является встроенный электронный измерительный блок, в котором хранятся настройки и электрические характеристики камеры.
Ионизационная камера измерителя KermaX plus 120-130 CAN устанавливается на штатное место формирователя поля излучения рентгеновского аппарата. Размер сечения пучка излучения в плоскости камеры не должен превышать размеры активной области камеры размером 90*90 мм. Направление пучка падающего излучения должно быть перпендикулярно поверхности камеры.
KermaX plus 120-130 CAN измеряет произведение кермы в воздухе на площадь рентгеновского излучения независимо от расстояния между фокусом рентгеновской трубки и облучаемой поверхностью (плоскостью пациента). Результат KermaX plus 120-130 CAN выводится в единицах произведения дозы на площадь, мкГр^м , и (или) мощности дозы на площадь, мкГр^м2/с.
Ионизационная камера измерителя не герметична, поэтому в результаты измерений необходимо вводить поправку на изменение плотности воздуха в измерительном объеме камеры, зависящую от температуры и давления воздуха в рабочих условиях эксплуатации.
Подключение измерителя осуществляется через 9-контактный штекер D-Sub по шине CAN напрямую к системе визуализации рентгенографической установки. Система визуализации может контролировать функционирование измерителя KermaX plus 120-130 CAN путем инициации соответствующих запросов и получать результаты измерений. Измеритель KermaX plus 120-130 CAN отвечает на запросы определенными ответными телеграммами; если на измеритель поступает неизвестная команда, отправляется ответная телеграмма о сбое. Интерфейс связи, обеспечивающий проведение измерений и передачу их результатов, основан на стандарте CANopen.

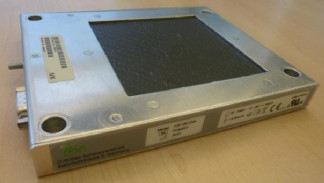

Измеритель произведения дозы на площадь KermaX plus 120-130 CAN представлен на рисунке 1.
Рисунок 1 - Измеритель произведения дозы на площадь KermaX plus 120-130 CAN
Пломбирование прибора не предусмотрено.
Программное обеспечение (ПО) измерителя KermaX plus 120-130 CAN является встроенным. ПО установлено на микроконтроллере в электронном блоке измерителя, полностью закрыто и защищено от стороннего вмешательства.
ПО обеспечивает хранение калибровочного коэффициента ионизационной камеры, контроль работоспособности измерителя KermaX plus 120-130 CAN, вычисление результатов измерений и осуществляет передачу данных по запросу через CAN интерфейс системе визуализации рентгенографической установки.
Идентификационные данные ПО измерителя KermaX plus 120-130 CAN представлены в таблице 1.
Таблица 1
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | KermaX plus 120-130 CAN |
| Номер версии (идентификационный номер) ПО | 1.84 1) |
| 1) Номер версии не ниже указанного в таблице. | |
Изменить ПО измерителя KermaX plus 120-130 CAN с помощью системы визуализации рентгенографической установки, к которой подключен измеритель, невозможно.
В соответствии с Р 50.2.077-2014 уровень защиты ПО измерителя KermaX plus 120-130 CAN от непреднамеренных и преднамеренных изменений соответствует уровню «средний». Влияние ПО учтено при нормировании метрологических характеристик.
Таблица 2 - Метрологические характеристики измерителя KermaX plus 120-130 CAN
| Наименование характеристики | Значение |
| Диапазон измерений произведения кермы в воздухе на площадь, мкГрм2 | от 0,1 до 99 999 999,99 |
| Пределы допускаемой основной относительной погрешности измерений произведения кермы в воздухе на площадь, % | ±(7 +1/(K • A)), где (K • A) - безразмерная величина, численно равная произведению кермы в воздухе на площадь |
| Диапазон измерений произведения мощности кермы в воздухе на площадь, мкГрм2/с | от 0,10 до 2500 |
| Пределы допускаемой основной относительной погрешности измерений произведения мощности кермы в воздухе на площадь, % | ±(7 +1/( K • A)), где (K • A) - безразмерная величина, численно равная произведению мощности кермы в воздухе на площадь |
| Рабочий диапазон анодных напряжений рентгеновской трубки, кВ | от 40 до 150 |
| Энергетическая зависимость чувствительности в диапазоне измерений относительно чувствительности к рентгеновскому излучению на режиме RQR8 по ГОСТ Р МЭК 61267-2001, %, не более | ±8 |
| Пределы допускаемой дополнительной погрешности, вызванной зависимостью чувствительности измерителя от мощности произведения кермы в воздухе на площадь в диапазоне измерений, % | ±4 |
| Пределы допускаемой дополнительной погрешности, вызванной зависимостью чувствительности измерителя от площади облучения, % | ±3 |
| Время установления рабочего режима, мин, не более | 10 |
| Дрейф показаний измерителя, вызванный током утечки, за 1 час, мкГрм2, не более | 0,01 |
| Эквивалент по ослаблению ионизационной камеры измерителя, мм А1, не более | 0,3 |
| Изменение качества излучения ионизационной камерой, мм А1, не более | 0,15 |
| Пределы допускаемой дополнительной погрешности, вызванной изменением напряжения питания в пределах рабочих условий эксплуатации, % | ±1 |
| Пределы допускаемой дополнительной погрешности измерений произведения мощности кермы в воздухе на площадь, вызванной пространственной неоднородностью чувствительности ионизационной камеры, % | ±2 |
| Пределы допускаемой дополнительной погрешности, вызванной изменением температуры окружающего воздуха на один градус в пределах рабочих условий применения, относительно нормальных условий, % | ±0,3 |
| Наименование характеристики | Значение |
| Нормальные условия эксплуатации измерителя: | |
| о/~' - температура, С | от +15 до +25 |
| - атмосферное давление, гПа | 101,3±4 |
| - относительная влажность, % | 60±20 |
Таблица 3 - Основные технические характеристики дозиметров KermaX plus 120-130 CAN
| Наименование характеристики | Значение |
| Напряжение питания измерителя, В | (15-24)±10 % |
| Потребляемая мощность, В-А, не более | 3 |
| Рабочие условия эксплуатации измерителя: | |
| - температура, С | от +10 до +70 |
| - атмосферное давление, кПа | от 70 до 106 |
| - относительная влажность (без конденсации влаги), % | от 20 до 75 |
| Габаритные размеры, мм - длина (с болтом заземления) | 160 ±1 (166 ±1) |
| - ширина | 130 ±1 |
| - высота | 19 ±1 |
| Масса, кг, не более | 0,3 |
| Средняя наработка на отказ, ч | 20 |
| Средний срок службы, лет | 15 |
наносится типографским способом на титульный лист эксплуатационного документа и на пленочную этикетку, клеящуюся на лицевой панели корпуса измерителя KermaX plus 120-130 CAN.
Таблица 4
| Наименование | Обозначение | Количество |
| Измеритель произведения дозы на площадь KermaX plus 120-130 CAN | Модель 120-130 CAN | 1 шт. |
| «KermaX plus 120-130 CAN. Руководство по эксплуатации» | 1 шт. | |
| Методика поверки | МП 2103-002-2017 | 1 экз. |
осуществляется по документу МП 2103-002-2017 «Измерители произведения дозы на площадь KermaX plus 120-130 CAN. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 21 июня 2017 г.
Основные средства поверки:
- эталонные 1-го разряда дозиметрические приборы рентгеновского излучения по ГОСТ Р 8.804-2012 с ионизационными камерами объемом не более 1 см , погрешность по керме в воздухе не более ±2,5 %.
- эталонные 2-го разряда измерители произведения дозы (кермы в воздухе) на площадь по ГОСТ Р 8.804-2012, погрешность не более ±4 %.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
Приказ Министерства здравоохранения и социального развития РФ № 81 н от 21 февраля 2014 г. «Об утверждении Перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений, выполняемых при осуществлении деятельности в области здравоохранения, и обязательных метрологических требований к ним, в том числе показателей точности измерений»
ГОСТ 4.59-79 Средства измерений ионизирующих излучений. Номенклатура показателей ГОСТ 27451-87 Средства измерений ионизирующих излучений. Общие технические условия ГОСТ IEC 60580-2011 Изделия медицинские электрические. Измерители произведения дозы на площадь
ГОСТ Р 8.804-2012 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений кермы в воздухе, мощности кермы в воздухе, экспозиционной дозы, мощности экспозиционной дозы, амбиентного, направленного и индивидуального эквивалентов дозы, мощностей амбиентного, направленного и индивидуального эквивалентов дозы и потока энергии рентгеновского и гамма- излучений Техническая документация фирмы-изготовителя
