| Номер в госреестре | 68929-17 |
| Наименование СИ | Устройства разрядно-диагностические аккумуляторных батарей |
| Обозначение типа СИ | CONBAT |
| Изготовитель | ООО "Бэттери Сервис Групп", г.Москва |
| Год регистрации | 2017 |
| Срок свидетельства | 23.10.2022 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Устройства разрядно-диагностические аккумуляторных батарей CONBAT (далее по тексту - РДУ CONBAT) предназначены для измерений силы постоянного тока и напряжения постоянного тока.
Принцип действия РДУ CONBAT основан на измерении силы постоянного тока и напряжения постоянного тока для дальнейшего вычисления остаточной емкости аккумуляторных батарей (групп аккумуляторных батарей).
РДУ CONBAT состоит из нагрузки, позволяющей стабилизировать силу тока разряда для тестируемых аккумуляторных батарей (групп аккумуляторных батарей). РДУ CONBAT осуществляет измерения напряжения каждого аккумулятора или аккумуляторной батареи по отдельности и группы в целом во время тестирования. Основываясь на данных, полученных в результате тестирования силы и напряжения постоянного тока, времени разряда, рассчитывается остаточная емкость аккумуляторной батареи.
Для измерений напряжения постоянного тока каждой аккумуляторной батареи, находящейся в аккумуляторной группе, используются датчики поэлементного контроля. Датчики поэлементного контроля поставляются с модификациями ВСТ, ВСТ mini, ВСТ-О, ВСТ-М.
Модификации ВСТ, ВСТ mini, ВСТ-О, ВСТ-М, ТАВ позволяют проводить измерения силы постоянного тока с помощью токовых клещей.
РДУ CONBAT выпускаются в следующих модификациях - ВСТ, ВСТ mini, ВСТ-О, ВСТ-М, ТАВ, BSL, которые отличаются диапазонами измерений напряжения постоянного тока, относительной погрешностью измерений напряжения постоянного тока.
Пример расшифровки условного обозначения разрядно-диагностического устройства аккумуляторных батарей CONBAT-ХХХ-Х/Х
РДУ CONBAT - ХХХ - X / X
Сила тока во время разряда
Напряжение пост оянного тока во время разряда
Модификация
Наименование типа средства измерений
Пломбировка устройств разрядно-диагностических аккумуляторных батарей CONBAT от несанкционированного доступа осуществляется путем нанесения наклейки на заднюю панель корпуса.
Общий вид средства измерений представлен на рисунке 1.
ВСТ-О
ТАВ
BSL
Датчик поэлементного контроля

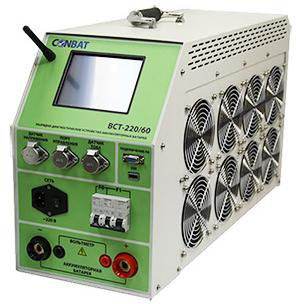

Рисунок 1 - Общий вид устройств разрядно-диагностических аккумуляторных батарей CONBAT
Управление настройками и параметрами режима работы РДУ CONBAT, вывод информации на экран осуществляются посредством программного обеспечения.
Программное обеспечение реализовано без выделения метрологически значимой части. Влияние программного обеспечения не приводит к выходу метрологических характеристик РДУ CONBAT за пределы допускаемых значений.
Идентификационные данные программного обеспечения РДУ CONBAT представлены в таблице 1.
Уровень защиты программного обеспечения «низкий» в соответствии с Р 50.2.077-2014. Таблица 2 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | CONBAT |
| Номер версии (идентификационный номер) ПО | не ниже 2.0 А |
| Цифровой идентификатор ПО | - |
| Алгоритм вычисления цифрового идентификатора программного обеспечения | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение | ||
| ВСТ ВСТ mini ВСТ-О ВСТ-М | ТАВ | BSL | |
| Диапазон измерений напряжения постоянного тока, В - РДУ CONBAT - датчиками поэлементного контроля | от 0 до 1000 от 0 до 20 | от 0 до 1000 | от 0 до 300 |
| Пределы допускаемой относительной погрешности измерений напряжения постоянного тока, % - РДУ CONBAT - датчиками поэлементного контроля | ±0,1 ±0,01 | ±0,1 | ±0,5 |
| Диапазон измерений силы постоянного тока, А | от 0 до 300 | от 0 до 100 | |
| Пределы допускаемой относительной погрешности измерений силы постоянного тока, % | ±5 (в диапазоне от 0 до 10 А включ.) ±0,5 (в диапазоне св. 10 до 300 А) | ±0,1 | |
| Диапазон измерений силы постоянного тока с помощью токовых клещей, А | от 0 до 600 | - | |
| Пределы допускаемой относительной погрешности измерений напряжения постоянного тока с помощью токовых клещей, % | ±0,5 | - | |
| Диапазон измерений интервала времени, с | от 0 до 359999 | ||
| Пределы допускаемой абсолютной погрешности измерений интервала времени, с | ±5 | ||
| Наименование характеристики | Значение |
| Потребляемая мощность, Вт, не более | 300 |
| Электрическое сопротивление изоляции, МОм, не менее | 5 |
| Электрическая прочность изоляции, В, не менее | 1000 |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц - напряжение постоянного тока, В | 220±44 50/60 от 18 до 50 |
| Г абаритные размеры (длинахширинахвысота), мм, не более | 1100x700x1010 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более: - атмосферное давление, кПа | от 0 до +40 от 75 до 98 от 84 до 107 |
| Масса, кг, не более | 150 |
| Степень защиты оболочки по ГОСТ 14254-2015 | IP20 |
наносится на лицевую панель РДУ CONBAT методом трафаретной печати и на титульный лист руководства по эксплуатации типографским способом.
Таблица 7 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| У стройство разрядно-диагностическое аккумуляторных батарей CONBAT | CONBAT (модификации ВСТ, ВСТ mini, ВСТ-О, ВСТ-М, ТАВ, BSL по заказу) | 1 шт. |
| Кабель питания или блок питания (модификация ВСТ-М) устройства 220 В | - | 1 шт. |
| Силовой кабель (красный, черный) (модификации ВСТ, ВСТ mini, ВСТ-О, ТАВ, BSL) | 1 шт. | |
| Беспроводные датчики поэлементного контроля* | - | 1 комп. |
| Токоизмерительные клещи 100, 200 или 600 А* | - | 1 комп. |
| Руководство по эксплуатации | - | 1 экз. |
| Индивидуальная упаковка | - | 1 шт. |
| Индивидуальная упаковка для датчиков поэлементного контроля* | - | 1 шт. |
| Примечание - * По требованию заказчика | ||
осуществляется по документу РТ-МП-4548-551-2017 «ГСИ. Устройства разрядно-диагностические аккумуляторных батарей CONBAT. Методика поверки», утвержденному ФБУ «Ростест-Москва» 28 июля 2017 г.
Основные средства поверки:
- калибратор многофункциональный FLUKE 5520A (регистрационный номер в Федеральном информационном фонде 51160-12);
- источники питания постоянного тока программируемые Genesys™ мощностью 10/15 кВт (регистрационный номер в Федеральном информационном фонде 46686-11);
- мультиметр 3458А (регистрационный номер в Федеральном информационном фонде 25900-03);
- шунты измерительные стационарные взаимозаменяемые 75ШС и 75ШСМ (регистрационный номер в Федеральном информационном фонде 26907-04);
- калибраторы универсальные 9100Е (регистрационный номер в Федеральном информационном фонде 25985-09);
- устройство синхронизации времени УСВ-3 (регистрационный номер в Федеральном информационном фонде 64242-16).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ТУ 27.90.40-005-60536623-2017 Устройства Разрядно-диагностические аккумуляторных батарей CONBAT. Технические условия
