Весы платформенные ВП, 68931-17

Назначение

Весы платформенные ВП (далее - весы) предназначены для измерений массы.

Описание

Принцип действия весов основан на преобразовании деформации упругого элемента весоизмерительного тензорезисторного датчика (далее - датчик), возникающей под действием силы тяжести взвешиваемого объекта, в цифровой или аналоговый электрический сигнал, пропорциональный его массе. Далее этот сигнал обрабатывается, и измеренное значение массы выводится на дисплей весоизмерительного прибора.

Весы состоят из:

-    грузоприемного устройства (далее - ГПУ), в зависимости от модификации, может состоять из одной или двух секций, каждая из которых опирается на четыре датчика;

-    прибора весоизмерительного (индикатор п.Т.2.2.2 ГОСТ OIML R 76-1-2011 или терминал п.Т.2.2.5 ГОСТ OIML R 76-1-2011).

Сигнальные кабели датчиков в зависимости от исполнения весов подключены к прибору весоизмерительному через соединительную коробку или нормирующий преобразователь ЦНП, изготовитель - ООО «ЗВО», г. Магнитогорск.

Датчики, используемые в составе весов:

-    датчики весоизмерительные тензорезисторные Single shear beam, Dual shear beam, S beam, Со1итп, модификации Н8С (Госреестр № 55371-13);

-    датчики весоизмерительные тензорезисторные Digital Load Cell, модификации DHM9B10 (Госреестр № 55634-13);

-    датчики весоизмерительные тензорезисторные QS, S, LS, D, PST, USB, модификации SQB (Госреестр № 57673-14);

-    датчики весоизмерительные тензорезисторные Т (Госреестр № 53838-13);

-    датчики весоизмерительные тензорезисторные С и Н, модификации Н (Госреестр № 53636-13);

-    датчики весоизмерительные тензорезисторные М (Госреестр № 53673-13);

-    датчики весоизмерительные МВ 150 (Госреестр № 44780-10).

Индикаторы, используемые в составе весов:

-    приборы весоизмерительные CI, BI, NT и PDI, модификация CI-6000A (Госреестр № 50968-12);

-    приборы весоизмерительные WE, модификации WE2111 (Госреестр № 61808-15);

-    преобразователь весоизмерительный ТВ-003/05Н, изготовитель - ЗАО «Весоизмерительная компания «Тензо-М», пос.Красково;

-    электронный весовой терминал серии ВКА, ВКС и ВКП, изготовитель - ООО «ЗВО»,

г. Магнитогорск.

В качестве терминала используются:

-    приборы весоизмерительные DIS2116, DWS2103, модификации DIS2116 (Госреестр № 61809-15);

-    электронный цифровой весовой терминал серии ВКЦ и ВКЦ1, изготовитель -

ООО «Завод весового оборудования», г. Магнитогорск, используется совместно с нормирующим преобразователем ЦНП;

-    персональный компьютер (далее - ПК), используется совместно с нормирующим преобразователем ЦНП.

Модификации весов имеют обозначение вида: Bn-[X]-[M]-[Y]-[Z]-[E]-[N], где:

[X] условное обозначение исполнения платформы ГПУ:

Н - низкопрофильная;

П - напольная;

В - врезная;

С - для взвешивания животных;

[М] значение максимальной нагрузки Мах (Max2) согласно таблице 3 (4);

[Y] 1 - условное обозначение весов с числом поверочных интервалов 4000 и 5000 (отсутствует для весов с n < 3000);

[Z] П - условное обозначение весов в противоударном исполнении;

[E] Ex - условное обозначение взрывозащищенного исполнения весов;

[N] 2 - условное обозначение многодиапазонных весов (отсутствует для однодиапазонных весов).

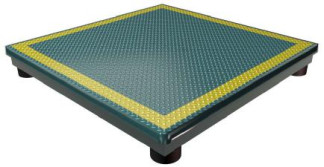

Общий вид весов представлен на рисунке 1, индикаторов - на рисунке 2, терминалов и нормирующего преобразователя ЦНП на рисунке 3.

Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунках 4 и 5.

n.^.aaart_

,L—,,L—

тэшет1* ^

ЦНП

1

2

и

CI-6000A

1

ГР

н|Ц 1- -ft- WH5i!i

■!№

© © о о

WE2111

11Ш£!36

1

Рисунок 4 - Схема пломбировки индикаторов (1 - свинцовая или пластиковая пломба; 2 - мастичная пломба;

3 - пломба в виде разрушаемой наклейки.

Знак поверки в виде оттиска поверительного клейма наносится на 1 или 2)

2

Рисунок 5 - Схема пломбировки терминалов и нормирующего преобразователя (1 - свинцовая или пластиковая пломба; 2 - мастичная пломба;

3 - пломба в виде разрушаемой наклейки.

Знак поверки в виде оттиска поверительного клейма наносится 1 или 2)

Программное обеспечение

Программное обеспечение (далее - ПО) весов является встроенным, используется в стационарной (закрепленной) аппаратной части. ПО весов с использованием ПК является автономным и состоит из метрологически значимой и метрологически незначимой части.

Идентификационным признаком ПО служит номер версии, который отображается на дисплее индикатора (терминала) при включении весов, а так же доступен для просмотра во время работы весов при нажатии специальной комбинации клавиш (для CI-6000A, DIS2116, WE2111) или доступен для просмотра в рабочем окне программы (для ПК).

Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается защитной пломбой, которая ограничивает доступ к переключателю настройки и регулировки, находящемуся на печатной плате. Изменение метрологически значимых параметров, настройка и регулировка не могут быть осуществлены без нарушения защитной пломбы.

Для контроля изменений законодательно контролируемых параметров весов в приборах WE2111 и DIS2116 предусмотрен несбрасываемый счетчик, показания которого изменяются при изменении метрологически значимых параметров, регулировке и настройке и могут быть выведены оператором на дисплей.

ПО не может быть модифицировано или загружено через какой-либо интерфейс или с помощью других средств после принятия защитных мер.

Защита ПО от непреднамеренных и преднамеренных воздействий соответствует уровню «высокий» по Р 50.2.077-2014.

Идентификационные данные программного обеспечения индикаторов приведены в таблице 1, терминалов - в таблице 2.

Таблица 2 - Идентификационные данные ПО терминалов

Технические характеристики

Класс точности весов по ГОСТ OIML R 76-1 -2011    III (средний)

Диапазон уравновешивания тары однодиапазонных весов    100 % Max

Диапазон уравновешивания тары многодиапазонных весов    100 % Max2

Максимальная нагрузка Мах (Махг), поверочный интервал e (), число поверочных интервалов n (ni), действительная цена деления шкалы d (d) приведены в таблицах 3 - 4.

Таблица 3 - Однодиапазонные весы

Таблица 4 - Многодиапазонные весы

Таблица 5 - Основные технические характеристики

Знак утверждения типа

наносят на маркировочную табличку, расположенную на корпусе индикатора и/или ГПУ весов, фотохимическим способом, а также типографским способом на титульный лист эксплуатационного документа.

Комплектность

Таблица 6 - Комплектность средства измерений

Поверка

осуществляется по ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания» Приложение ДА «Методика поверки весов».

Основные средства поверки: гири, соответствующие классу М1, М1-2 по ГОСТ OIML R 111-1-2009.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых весов с требуемой точностью.

Знак поверки наносится на индикатор согласно рисунку 4 (терминал и нормирующий преобразователь согласно рисунку 5) и/или свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания»

ГОСТ 8.021-2015 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений массы»

ТУ4274-005-34523086-2016 «Весы платформенные ВП. Технические условия»
