| Номер в госреестре | 68933-17 |
| Наименование СИ | Комплексы измерительно-вычислительные |
| Обозначение типа СИ | АЭФТ-ЭКОСТОК |
| Изготовитель | ООО "Торговый дом "АЭфТ", г.С.-Петербург |
| Год регистрации | 2017 |
| Срок свидетельства | 23.10.2022 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплексы измерительно-вычислительные «АЭФТ-ЭКОСТОК» (далее - комплексы) предназначены для измерений объема и объемного расхода жидкости.
Принцип действия комплексов измерительно-вычислительных «АЭФТ-ЭКОСТОК» основан на измерении сигналов, поступающих от преобразователей расхода.
Для жидкостей, имеющих электропроводность не менее 10-4 См/м принцип действия основан на явлении электромагнитной индукции, при котором в потоке жидкости, протекающем через наведенное системой электромагнитов магнитное поле, возникает электродвижущая сила (далее - ЭДС), пропорциональная скорости потока. Измеренное значение ЭДС преобразуется в значение объема и объемного расхода протекающей жидкости.
Для жидкостей, имеющих электропроводность менее 10-4 См/м принцип действия основан на измерении времени распространения импульсов ультразвукового колебания в потоке жидкости, при котором разность между временем прохождения импульса ультразвукового колебания по и против потока жидкости пропорциональна скорости потока. Измеренное значение скорости потока преобразуется в значение объема и объемного расхода протекающей жидкости.
Комплексы состоят из преобразователя расхода (далее - ПР), устройства измерительновычислительного (далее - УИВ) и присоединительной арматуры.
ПР производит измерение объема и объемного расхода жидкости и передает данную информации на УИВ. УИВ принимает и обрабатывает сигналы от ПР, обеспечивает хранение в энергонезависимой памяти результатов измерений и их индикацию, а также передачу по цифровым интерфейсам RS-232 или RS-485.
В качестве ПР применяются: расходомеры-счетчики электромагнитные «ВЗЛЕТ ТЭР» (номер в Госреестре 39735-14) (далее - ВЗЛЕТ ТЭР), расходомеры-счетчики электромагнитные SITRANS FM (номер в Госреестре 61306-15) (далее -SITRANS FM), расходомеры-счетчики электромагнитные РСМ-05 (номер в Госреестре 57470-14) (далее - РСМ-05), расходомеры-счетчики электромагнитные ВЗЛЕТ ЭР (номер в Госреестре 20293-10) (далее - ВЗЛЕТ ЭР), расходомеры-счетчики электромагнитные «ВЗЛЕТ ЭР» модификации «Лайт М» (номер в Госреестре 52856-13) (далее - ВЗЛЕТ ЭР мод. Лайт М), расходомеры-счетчики ультразвуковые «ВЗЛЕТ МР» (номер в Госреестре 28363-14) (далее - ВЗЛЕТ МР), расходомеры-счетчики жидкости ультразвуковые US800 (номер в Госреестре 21142-11) (далее - US800).
В качестве УИВ применяются: комплексы измерительно-вычислительные «ВЗЛЕТ» (номер в Госреестре 21471-12) (далее - КИВ ВЗЛЕТ), тепловычислители СПТ941 (номер в Госреестре 29824-14) (далее - СТП941), тепловычислители «ВЗЛЕТ ТСРВ» (номер в Госреестре 27010-13) (далее - ВЗЛЕТ ТСРВ).
КИВ ВЗЛЕТ производят прием и обработку сигналов с ПР по импульсному каналу или цифровому каналу интерфейса RS-232 или RS-485. СПТ941 производят прием и обработку сигналов с ПР по импульсному/частотному каналу. ВЗЛЕТ ТСРВ производят прием и обработку сигналов с ПР по импульсному каналу.
Комплексы измерительно-вычислительные «АЭФТ-ЭКОСТОК», в составе которых в качестве УИВ используется КИВ ВЗЛЕТ, обеспечивают измерение объема жидкости и индикацию объемного расхода жидкости.
Исполнения комплексов отличаются типом ПР и УИВ. Исполнения комплексов приведены в таблице 1.
| Исполнение | Тип ПР | Тип УИВ | Клас с точн ости * | Номиналь ный диаметр, DN | Диапазон объемного расхода, м3/ч |
| ЭКОСТОК-11.1 | ВЗЛЕТ ТЭР повышенной точности | КИВ ВЗЛЕТ | А | от 15 до 300 | Qнаиб=0,0283•DN2 Qпер=0,03 • Qнаиб Qнаим=0,001 • Qнаиб |
| ЭКОСТОК-11.2 | СПТ941 | А | |||
| ЭКОСТОК-11.3 | ВЗЛЕТ ТСРВ | B | |||
| ЭКОСТОК-12.1 | ВЗЛЕТ ТЭР со стандартной градуировкой | КИВ ВЗЛЕТ | C | ||
| ЭКОСТОК-12.2 | СПТ941 | ||||
| ЭКОСТОК-12.3 | ВЗЛЕТ ТСРВ | ||||
| ЭКОСТОК-21.1 | SITRANS FM с преобразователем сигналов MAG6000 | КИВ ВЗЛЕТ | A | от 15 до 2000 | Qнаиб=0,028 • DN2 Qпер=0,05 • Qнаиб Qнаим=0,01 • Qнаиб |
| ЭКОСТОК-21.2 | СПТ941 | A | |||
| ЭКОСТОК-21.3 | ВЗЛЕТ ТСРВ | В | |||
| ЭКОСТОК-22.1 | SITRANS FM с преобразователем сигналов MAG5000 | КИВ ВЗЛЕТ | C | ||
| ЭКОСТОК-22.2 | СПТ941 | ||||
| ЭКОСТОК-22.3 | ВЗЛЕТ ТСРВ | ||||
| ЭКОСТОК-31 | РСМ-05 модификации РСМ-05.05 (ТЭСМАРТ-А) | - | E | от 25 до 150 | Qнаиб=0,022 • DN2 Qпер=0,012- Qнаиб Qнаим=0,0012^ Qнаи б |
| ЭКОСТОК-31.1 | КИВ ВЗЛЕТ | E | |||
| ЭКОСТОК-31.2 | СПТ941 | Е | |||
| ЭКОСТОК-31.3 | ВЗЛЕТ ТСРВ | Е | |||
| ЭКОСТОК-41.1 | ВЗЛЕТ ЭР общепромышленного назначения | КИВ ВЗЛЕТ | K | от 10 до 500 | Qнаиб=0,034•DN2 Qнаим=0,002 • Qнаиб |
| ЭКОСТОК-41.2 | СПТ941 | K | |||
| ЭКОСТОК-41.3 | ВЗЛЕТ ТСРВ | L | |||
| ЭКОСТОК-51.1 | ВЗЛЕТ ЭР мод. Лайт М исполнение ЭРСВ-Х4ХХ АВ | КИВ ВЗЛЕТ | F | от 15 до 300 | Qнаиб=0,028 • DN2 Qпер=0,01 • Qнаиб Qнаим=0,004 • Qнаиб |
| ЭКОСТОК-51.2 | СПТ941 | F | |||
| ЭКОСТОК-51.3 | ВЗЛЕТ ТСРВ | G | |||
| ЭКОСТОК-52.1 | ВЗЛЕТ ЭР мод. Лайт М исполнение ЭРСВ-Х5ХХ АВ | КИВ ВЗЛЕТ | F | от 15 до 300 | Qнаиб=0,028 • DN2 Qпер=0,01 • Qнаиб Qнаим=0,0033 • Qнаи б |
| ЭКОСТОК-52.2 | СПТ941 | F | |||
| ЭКОСТОК-52.3 | ВЗЛЕТ ТСРВ | G | |||
| ЭКОСТОК-53.1 | ВЗЛЕТ ЭР мод. Лайт М исполнение ЭРСВ-Х7ХХ В | КИВ ВЗЛЕТ | K | от 15 до 300 | Qнаиб=0,028 • DN2 Qнаим=0,002 • Qнаиб |
| ЭКОСТОК-53.2 | СПТ941 | K | |||
| ЭКОСТОК-53.3 | ВЗЛЕТ ТСРВ | L | |||
| ЭКОСТОК-61 | ВЗЛЕТ МР 1-лучевой | - | Е | от 25 до 2000 | Qнаиб=0,03 DN2 Qпер=0,03 • Qнаиб Qнаим=0,001 • Qнаиб |
| ЭКОСТОК-62 | ВЗЛЕТ МР 2-лучевой | - | D | ||
| ЭКОСТОК-63 | ВЗЛЕТ МР 4-лучевой | - | D | ||
| ЭКОСТОК-71 | US800 1-лучевой | - | E | от 15 до 150 | Qнаиб=0,034•DN2 Qпер 0,034^наиб Qнаим=0,01 • Qнаиб |
| ЭКОСТОК-72 | US800 2-лучевой | - | D, F | от 100 до 200 | |
| ЭКОСТОК-73 | US800 1-лучевой | - | F | от 250 до 1400 | Qнаиб=0,034•DN2 Qпер=0,034^ Qнаиб Qнаим=0,02 • Qнаиб |
| ЭКОСТОК-74 | US800 2-лучевой | - | E | ||
| Примечание: * - пределы допускаемой относительной и допускаемой приведенной погрешностей комплексов при измерении объема и объемного расхода жидкости, соответствующие классам точности, приведены в таблице 4; Qh3h6 - наибольшее значение объемного расхода, м3/ч; Qn^ - переходное значение объемного расхода, м3/ч; Qh™ - наименьшее значение объемного расхода, м3/ч. | |||||

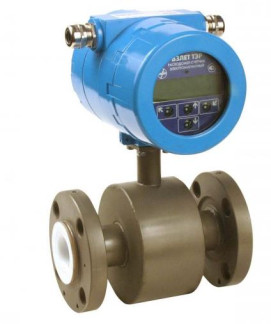

Общие виды ПР и УИВ комплексов измерительно-вычислительных «АЭФТ-ЭКОСТОК» приведены на рисунках 1 и 2 соответственно. Общий вид ПР комплексов измерительновычислительных «АЭФТ-ЭКОСТОК» с присоединительной арматурой приведен на рисунке 3.
Пломбировка комплексов измерительно-вычислительных «АЭФТ-ЭКОСТОК» не предусмотрена.
г) расходомеры-счетчики электромагнитные «ВЗЛЕТ ЭР»
е) расходомеры-счетчики ультразвуковые «ВЗЛЕТ МР»
Риунок 2 - Общий вид УИВ комплексов измерительно-вычислительных «АЭФТ-ЭКОСТОК»
После включения питания встроенное программное обеспечение проводит ряд самодиагностических проверок, во время работы осуществляет сбор и обработку поступающих данных, а также циклическую проверку целостности конфигурационных данных.
Программное обеспечение комплексов измерительно-вычислительных «АЭФТ-ЭКОСТОК» предназначено для обработки сигналов, выполнения математической обработки результатов измерений, обеспечения взаимодействия с периферийными устройствами, хранения в энергонезависимой памяти результатов измерений и вывода их на устройства индикации. Программное обеспечение состоит из двух частей, которые расположены в ПР и УИВ соответственно.
Идентификационные данные программного обеспечения комплексов измерительновычислительных «АЭФТ-ЭКОСТОК» приведены в таблице 2.
Таблица 2 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| ВЗЛЕТ ТЭР | |
| Идентификационное наименование ПО | ВЗЛЕТ ТЭР |
| Номер версии (идентификационный номер) ПО | 76.71.01.00 |
| Цифровой идентификатор ПО | 0х5АЕ7 |
| Алгоритм вычисления контрольной суммы исполняемого кода | CRC16 |
| Идентификационные данные (признаки) | Значение |
| SITRANS FM | |
| Идентификационное наименование ПО | A5E01716755G DS:04 |
| Номер версии (идентификационный номер) ПО | 4.04x03 |
| Цифровой идентификатор ПО | AA8B7599F7C24E0A212C9BD B63C9A109 |
| SITRANS FM | |
| Идентификационное наименование ПО | A5E01716755E DS:04 |
| Номер версии (идентификационный номер) ПО | 4.04 |
| Цифровой идентификатор ПО | BBB176F62333A8DF33F025F70 A0BE341 |
| РСМ-05 | |
| Наименование ПО | Микропрограмма расходомера РСМ-05.05 (ТЭСМАРТ), РСМ-05.05 (ТЭСМАРТ-А) |
| Идентификационное наименование ПО | RSM05 |
| Номер версии (идентификационный номер) ПО | 1t50 |
| Цифровой идентификатор ПО | FEE9FD08 |
| Алгоритм вычисления контрольной суммы исполняемого кода | CRC32 |
| ВЗЛЕТ ЭР | |
| Идентификационное наименование ПО | ВЗЛЕТ ЭР |
| Номер версии (идентификационный номер) ПО | 41.78.02.04 |
| Цифровой идентификатор ПО | - |
| Другие идентификационные данные | - |
| ВЗЛЕТ ЭР модификация Лайт М | |
| Идентификационное наименование ПО | VZLJOT ER |
| Номер версии (идентификационный номер) ПО | 41.85.15.05 |
| Цифровой идентификатор ПО | 0xDE75 |
| Алгоритм вычисления контрольной суммы исполняемого кода | CRC16 |
| ВЗЛЕТ ЭР модификация Лайт М | |
| Идентификационное наименование ПО | VZLJOT ER |
| Номер версии (идентификационный номер) ПО | 41.85.16.02 |
| Цифровой идентификатор ПО | 0x6119 |
| Алгоритм вычисления контрольной суммы исполняемого кода | CRC16 |
| ВЗЛЕТ ЭР модификация Лайт М | |
| Идентификационное наименование ПО | VZLJOT ER |
| Номер версии (идентификационный номер) ПО | 41.85.20.03 |
| Цифровой идентификатор ПО | 0xСА83 |
| Алгоритм вычисления контрольной суммы исполняемого кода | CRC16 |
| ВЗЛЕТ МР 1-лучевой | |
| Идентификационное наименование ПО | ВЗЛЕТ УРСВ |
| Номер версии (идентификационный номер) ПО | 76.02.02.00 |
| Цифровой идентификатор ПО | 0х1982 |
| Идентификационные данные (признаки) | Значение |
| ВЗЛЕТ МР 2-лучевой | |
| Идентификационное наименование ПО | ВЗЛЕТ УРСВ |
| Номер версии (идентификационный номер) ПО | 78.00.30.07 |
| Цифровой идентификатор ПО | 0х6DE7 |
| ВЗЛЕТ МР 4-лучевой | |
| Идентификационное наименование ПО | ВЗЛЕТ УРСВ |
| Номер версии (идентификационный номер) ПО | 78.00.30.07 |
| Цифровой идентификатор ПО | 0х6DE7 |
| US800 | |
| Наименование ПО | US800 MAIN |
| Идентификационное наименование ПО | 0S2000 012011 |
| Номер версии (идентификационный номер) ПО | 012011 |
| Цифровой идентификатор ПО | -- |
| US800 | |
| Наименование ПО | US800 MAIN2 |
| Идентификационное наименование ПО | 0S2000 022011 |
| Номер версии (идентификационный номер) ПО | 012011 |
| Цифровой идентификатор ПО | -- |
| КИВ ВЗЛЕТ исполнение ИВ | К-102 |
| Идентификационное наименование ПО | ВЗЛЕТ ИВК |
| Номер версии (идентификационный номер) ПО | 82.01.91.11 |
| Цифровой идентификатор ПО | 0х3В0В |
| Алгоритм вычисления контрольной суммы исполняемого кода | CRC16 |
| КИВ ВЗЛЕТ исполнение ИВК ТЭР | |
| Идентификационное наименование ПО | ВЗЛЕТ ИВК |
| Номер версии (идентификационный номер) ПО | 76.63.00.01 |
| Цифровой идентификатор ПО | 0хВ36С |
| Алгоритм вычисления контрольной суммы исполняемого кода | CRC16 |
| СПТ941 | |
| Идентификационное наименование ПО | — |
| Номер версии (идентификационный номер) ПО | 1.0.х.х.хх |
| Цифровой идентификатор ПО | 27А5 |
| Алгоритм вычисления контрольной суммы исполняемого кода | CRC16 |
| ВЗЛЕТ ТСРВ | |
| Идентификационное наименование ПО | ВЗЛЕТ ТСРВ |
| Номер версии (идентификационный номер) ПО | 76.30.04.05 |
| Цифровой идентификатор ПО | 0хА370 |
| Алгоритм вычисления контрольной суммы исполняемого кода | CRC16 |
Уровень защиты программного обеспечения от преднамеренных и непреднамеренных изменений соответствует уровню «высокий» согласно Р 50.2.077-2014.
Возможность внесения преднамеренных и непреднамеренных изменений в программное обеспечение комплексов измерительно-вычислительных «АЭФТ-ЭКОСТОК» исключается посредством механического опломбирования СИ, входящих в состав комплекса.
Программное обеспечение не влияет на метрологические характеристики комплексов.
Таблица 3 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений объемного расхода жидкости, м /ч | от 0,006 до 120000 |
| Пределы допускаемой основной относительной погрешности комплексов при измерении объема и объемного расхода жидкости в диапазоне расходов от Q^ до Qra^ составляют, % - класс А | ±0,25 |
| - класс В | ±0,35 |
| - класс С | ±0,5 |
| - класс D | ±1,0 |
| - класс E | ±1,5 |
| - класс F | ±2,0 |
| - класс G | ±3,0 |
| Пределы допускаемой основной приведенной к значению переходного расхода погрешности комплексов при измерении объема и объемного расхода жидкости в диапазоне расходов от Qm™ до Q^ составляют, % - класс А | ±0,25 |
| - класс В | ±0,35 |
| - класс С | ±0,5 |
| - класс D | ±1,0 |
| - класс E | ±1,5 |
| - класс F | ±2,0 |
| - класс G | ±3,0 |
| Пределы допускаемой основной относительной погрешности комплексов при измерении объема и объемного расхода жидкости в диапазоне расходов от Q^™ до Q^^ составляют, % - класс K | ±2,0 |
| - класс L | ±3,0 |
| Пределы дополнительной погрешности комплексов от изменения температуры окружающей среды (место установки ПР) в пределах рабочего диапазона на каждые 10 °С, %, не более | ±0,1 |
| Пределы дополнительной погрешности комплексов от изменения температуры измеряемой среды в пределах рабочего диапазона, %, не более | ±0,2 |
Таблица 4 - Основные технические характеристики
| Наименование характеристики | Значение |
| Измеряемая среда | неагрессивные жидкости, нейтральные к сталям 20Х13 и 12Х18Н10Т |
| Наличие свободного газа в измеряемой среде, % | не допускается |
| Температура измеряемой среды, °С | от 0 до +60 |
| Давление измеряемой среды, МПа, не более | 1,6 |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц - напряжение постоянного тока, В | 220±22 50±1 24±2; 3,6; 12 |
| Наименование характеристики | Значение |
| Потребляемая мощность, В • А, не более | 25 |
| Условия эксплуатации: - температура окружающей среды для ПР исполнений, °С: - ЭКОСТОК-11.1 - ЭКОСТОК-22.3 | от -20 до +60 |
| - ЭКОСТОК-31 - ЭКОСТОК-74 | от +5 до +50 |
| - температура окружающей среды для УИВ, °С | от +5 до +50 |
| - относительная влажность при температуре 30 °С без конденсации влаги для ПР исполнений, %, не более: - ЭКОСТОК-11.1 - ЭКОСТОК-31.3 и ЭКОСТОК-61 - ЭКОСТОК-74 - ЭКОСТОК-41.1 - ЭКОСТОК-53.3 | 95 80 |
| - относительная влажность при температуре 35 °С без конденсации влаги для УИВ, %, не более | 80 |
| - атмосферное давление, кПа | от 84 до 106,7 |
| Г абаритные размеры ПР, мм, не более - длина | 2500 |
| - ширина | 2400 |
| - высота | 2200 |
| Г абаритные размеры УИВ, мм, не более - длина | 250 |
| - ширина | 250 |
| - высота | 100 |
| Масса, кг, не более | 4100 |
| Средний срок службы, лет | 12 |
| Средняя наработка на отказ, ч | 50000 |
наносится на маркировочную табличку, закрепленную на корпусе комплексов измерительновычислительных «АЭФТ-ЭКОСТОК» методом наклейки или гравировки, а
также по центру титульных листов руководства по эксплуатации и паспорта типографским способом.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Комплекс измерительно-вычислительный | «АЭФТ-ЭКОСТОК» | 1 шт. |
| Комплект монтажных частей | - | 1 комп. |
| Руководство по эксплуатации | 401250-001-03466621-16 РЭ | 1 экз. |
| Паспорт | 401250-001-03466621-16 ПС | 1 экз. |
| Комплект эксплуатационных документов на составные части комплекса | - | 1 комп. |
| Методика поверки | МП 0597-1-2017 | 1 экз. |
осуществляется по документу МП 0597-1-2017 «Инструкция. ГСИ. Комплексы измерительновычислительные «АЭФТ-ЭКОСТОК», утвержденному ФГУП «ВНИИР» 3 июля 2017 г.
Основные средства поверки приведены в соответствующих разделах описаний типа средств измерений, входящих в состав комплексов измерительно-вычислительных «АЭФТ-ЭКОСТОК».
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке или в паспорт комплекса измерительновычислительного «АЭФТ-ЭКОСТОК».
приведены в эксплуатационном документе.
ГОСТ 8.142-2013 ГСИ. Государственная поверочная схема для средств измерений массового и объемного расхода (массы и объема) жидкости
ГОСТ 8.374-2013 ГСИ. Государственная поверочная схема для средств измерений объемного и массового расхода (объема и массы) воды
ТУ 401250-001-03466621-16 Комплексы измерительно-вычислительные «АЭФТ-ЭКОСТОК». Технические условия
