| Номер в госреестре | 68934-17 |
| Наименование СИ | Колонки раздаточные комбинированные топлива и сжиженного газа |
| Обозначение типа СИ | Helix 6000 B2B LPG |
| Изготовитель | "Wayne Fueling Systems Sweden AB", Швеция |
| Год регистрации | 2017 |
| Срок свидетельства | 23.10.2022 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Колонки раздаточные комбинированные топлива и сжиженного газа Helix 6000 B2B LPG предназначены для измерений объёма топлива (бензин, дизельное топливо и керосин), сжиженного углеводородного газа по ГОСТ 27578-87 и ГОСТ Р 52087-2003.
Принцип действия колонок раздаточных комбинированных топлива и сжиженного газа Helix 6000 B2B LPG при измерениях объема топлива состоит в следующем: топливо из резервуара через обратный клапан и насосный моноблок, оснащенный фильтром и газоотделителем, подается в измеритель объёма поршневого типа iMeter или iMeter2 (Wayne Fueling Systems, Brazil, Бразилия), или винтового типа Xflo (Wayne Fueling Systems, Sweden, Швеция), из которого через пропорциональный клапан и шланг с раздаточным рукавом с краном поступает в бак транспортного средства. Принцип действия колонок раздаточных комбинированных топлива и сжиженного газа Helix 6000 B2B LPG при измерениях объема газа состоит в следующем: сжиженный газ из резервуара насосом под давлением через сепаратор с газоотделителем и фильтром поступает в измеритель объема поршневого типа (LPG6000, Petrolmeccanica s.r.l., Италия) или расходомер массовый LPGmass. Затем через дифференциальный клапан, электромагнитный клапан, разрывную муфту и раздаточный рукав с краном сжиженный газ поступает в баллоны заправляемого транспортного средства. Газовая фаза из газоотделителя поступает обратно в резервуар. Контроль давления жидкой фазы газа на выходе обеспечивается манометром, установленным перед раздаточным рукавом.
Информация об объеме поступает в электронный блок, на цифровом табло которого отображается объем отпущенного топлива и газа, цена и стоимость.
Колонки раздаточные комбинированные топлива и сжиженного газа Helix 6000 B2B LPG состоят из корпуса, измерительного блока, блока электроники, раздаточного рукава, а также могут комплектоваться мультимедийным дисплеем и терминалом оплаты.
Общий вид средства измерений представлен на рисунке 1.

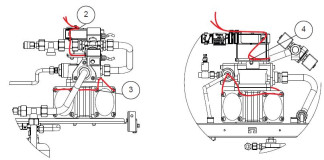

Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.
б) датчик импульсов и калибровочные крышки для iMeter, iMeter2 и XFlo
д) iMeter с всасывающим насосом
ж) iMeter2
к) XFlo с напорной подачей Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки
ПО выполняет функции вычисления и отображения объема отпущенного топлива и газа, управления режимами работы колонок, передачи результатов измерений.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | iGEM SW ver. 12.XX |
| Номер версии (идентификационный номер) ПО | 12.XX |
| Цифровой идентификатор ПО (контрольная сумма) | 555F или 62D1 |
Таблица 2 - Метрологические характеристики
| Наименование параметра | Значение |
| Номинальный расход при измерениях объема топлива, л/мин | 40, 70, 120 |
| Наименьший расход при измерениях объема топлива, л/мин | 4, 7, 12 |
| Минимальная доза выдачи топлива, л | 2 или 5 |
| Номинальный расход при измерениях объема газа, л/мин | 50 |
| Наименьший расход при измерениях объема газа, л/мин | 5 |
| Минимальная доза выдачи газа, л | 5 |
| Пределы допускаемой основной относительной погрешности колонки при измерениях объёма при температуре окружающей среды и топлива (20±5) °С, % | ±0,25 |
| Пределы допускаемой дополнительной относительной погрешности колонки при измерениях объёма при температуре, отличной от (20±5) °С, в диапазоне рабочих температур окружающей среды и топлива, % | ±0,25 |
| Пределы допускаемой основной относительной погрешности колонки при измерениях объёма при температуре окружающей среды и газа (20±5) °С, % | ±1 |
| Пределы допускаемой дополнительной относительной погрешности колонки при измерениях объёма при температуре, отличной от (20 ±5) °С, в диапазоне рабочих температур окружающей среды и газа, % | ±1 |
| Сходимость показаний, % | ±0,25 |
Таблица 3 - Основные технические характеристики
| Наименование параметра | Значение |
| Максимальное давление сжиженного газа, МПа | 1,8 |
| Минимальное давление сжиженного газа, МПа | 1,0 |
| Напряжение электропитания, В | 230 + 324,5 , 380 -5378 |
| Потребляемая мощность, Вт, не более | 450 |
| Количество видов топлива, шт | от 2 до 5 |
| Количество раздаточных рукавов для топлива, шт., не более | 8 |
| Количество раздаточных рукавов для газа, шт., не более | 2 |
| Масса, кг, не более | 880 |
| Г абаритные размеры, мм, не более | 2200x2250x670 |
| Длина раздаточного рукава, не более, м | 4 |
| Емкость цифрового табло: | |
| - объем, л | 999999 |
| - стоимости, руб | 9999999 |
| - цены за 1 л, руб | 99999 |
| Условия эксплуатации: | |
| - относительная влажность, % | до 95 |
| - атмосферное давление, кПа | от 84,0 до 106,7 |
| - температура окружающей среды, °С | от -40 до +60 |
| Маркировка взрывозащиты | II Gb IIA T3 X |
наносится на титульный лист паспорта типографским способом и колонку в виде наклейки.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Колонка топливораздаточная | Helix 6000 B2B LPG | 1 шт. |
| Руководство по эксплуатации | 1 экз. | |
| Паспорт | 1 экз. | |
| Методика поверки | РТ-МП-4434-449-2017 | 1 экз. |
осуществляется по документам МИ 1864-88 «Рекомендация. ГСИ. Колонки топливораздаточные. Методика поверки»; МИ 2895-2004 «Рекомендация. ГСИ. Колонки топливораздаточные. Методика периодической поверки мерниками со специальными шкалами» по каналу измерений топлива и РТ-МП-4434-449-2017 «ГСИ. Колонки раздаточные комбинированные топлива и сжиженного газа Helix 6000 B2B LPG. Методика поверки», утверждённому ФБУ «Ростест -Москва» 15.06.2017 г., по каналу измерений сжиженного газа.
Основные средства поверки:
мерник металлический технический передвижной шкальный 1-го класса для сжиженных газов ММТСГ-1М, (регистрационный номер в Федеральном информационном фонде 14574-02);
мерники металлические эталонные 2-го разряда по ГОСТ 8.400-2013, номинальная вместимость 2, 5, 10, 20, 50, 100 л, погрешность ±0,1 %;
термометр цифровой малогабаритный ТЦМ 9410 (регистрационный номер в Федеральном информационном фонде 32156-06), погрешность ±0,09 °C диапазон измерений от -50 до +50 °С;
секундомер электронный «Интеграл С-01» (регистрационный номер в Федеральном информационном фонде 44154-10).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке, на электронный блок, и измеритель объёма поршневого типа LPG6000 или расходомер массовый LPGmass, измеритель объёма iMeter или iMeter2 или Xflo.
приведены в эксплуатационном документе.
Техническая документация «Wayne Fueling Systems Sweden AB», Швеция.
| Зарегистрировано поверок | 3 |
| Поверителей | 1 |
| Актуальность данных | 16.09.2024 |
