| Номер в госреестре | 68936-17 |
| Наименование СИ | Комплекс переносной аналитический |
| Обозначение типа СИ | КПА-СПГ |
| Изготовитель | ООО "Мониторинг", г.С.-Петербург |
| Год регистрации | 2017 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплекс переносной аналитический модели «КПА-СПГ» (далее по тексту - комплекс) предназначен для измерений молярной доли компонентов сжиженного природного газа (СНГ).
Комплекс состоит из аналитического и пробоотборного блоков.
Аналитический блок обеспечивает определение компонентного состава регазифициро-ванного сжиженного природного газа (РСПГ) хроматографическим методом.
В состав аналитического блока, помещенного в кейс на колесиках, входят портативный переносной хроматограф модели Agilent 3000A Micro GC (зав. № 20835007) и баллон вместимостью 1 дм3, снабженный манометром и вентилем тонкой регулировки, с газом-носителем гелием. Персональный компьютер помещен с чехол для переноски.
В корпусе хроматографа размещены три аналитических модуля, которые обеспечивают возможность определения содержания индивидуальных компонентов с использованием трех детекторов по теплопроводности: O2 и N2; CO2 и С2Н6; С3Н8 - С6Н14.
Хроматограф имеет выход на внешний компьютер и принтер, снабжен электронными регуляторами давления, температуры и скорости потока газа-носителя.
В хроматографе установлен микропроцессор с программным обеспечением Chemstation A.10.02, осуществляющим работу хроматографа в режимах тестирования, градуировки и измерений.
Пробоотборный блок обеспечивает отбор пробы СПГ, ее регазификацию, хранение в газообразном состоянии и подачу её в аналитический блок для проведения анализа компонентного состава.
Пробоотборный блок состоит из:
- кейса для переноски и крепления основных узлов пробоотборника;
- устройства, дозирующего и регазифицурующего СПГ, предназначенного для отбора дозы СПГ и испарения всего СПГ в баллон поршневой - постоянного давления;
- баллона поршневого - постоянного давления, предназначенного для сбора, хранения, транспортирования и обеспечения подачи регазифицированного СПГ для хроматографического анализа;
- гибких шлангов, предназначенных для подключения пробоотборника к зонду отбора проб СПГ и к линиям сброса (дренажным системам, линиям рециркуляции).
СПГ через пробоотборный зонд поступает в устройство дозирования и регазификации. Устройство дозирования и регазификации охлаждается поступающим в него СИГ. За счет отсутствия в линиях «мертвых объемов» СПГ постоянно промывает дозирующее устройство. Накопления тяжелых компонентов СПГ в дозирующем устройстве не происходит. Захолаживание дозирующего устройства продолжается до момента появления устойчивой струи криогенной жидкости - СПГ из трубопровода. После установления устойчивой, равномерной струи криогенной жидкости - СПГ, отобранная проба поступает в баллон постоянного давления, где происходит регазификация СПГ. Для обеспечения полной регазификации тяжелых углеводородов испаритель нагревают. Регазифицированый СПГ заполняет камеру поршневого баллона. После завершения процесса регазификации выключают нагрев испарителя, пробоотборный блок охлаждают до комнатной температуры и фиксируют давление газа в баллоне по манометру.

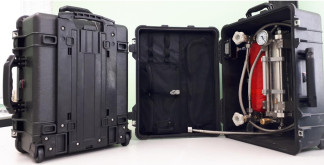

Внешний вид составных частей комплекса приведен на рисунках 1 и 2.
Пломбирование комплекса от несанкционированного доступа не предусмотрено.
Аналитический блок комплекса на базе хроматографа модели Agilent 3000A Micro GC имеет программное обеспечение.
Встроенное программное обеспечение (ПО) представляет собой микропрограмму, предназначенную для обеспечения нормального функционирования хроматографа и управления интерфейсом. Оно реализовано аппаратно и является метрологически значимым. Программное обеспечение устанавливается в энергонезависимую память в производственном цикле на заводе-изготовителе и в процессе эксплуатации не подлежит изменению.
Программное обеспечение «ChemStation» на базе Windows ХР предназначено для обработки, фиксирования и архивирования хроматографической информации.
Уровень защиты от непреднамеренных и преднамеренных изменений соответствует уровню «средний» согласно Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | ChemStation |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | 7f01709459091da674f629c240d89236 |
| Алгоритм вычисления цифрового идентификатора программного обеспечения | MD5 |
| Номер версии ПО «ChemStation» | Версия А.10.02(1757) |
| Исполняемый файл | HP CORE.EXE |
Метрологические характеристики комплекса приведены в таблице 2.
Таблица 2 - Метрологические характеристики комплекса
| Определяемый компонент | Диапазон измерений молярной доли компонентов, x, % | Пределы допускаемой абсолютной погрешности, ± Aj, % |
| Этан | от 0,001 до 15 | 0,02-x + 0,00008 |
| Пропан | от 0,001 до 6,0 | 0,03 •x + 0,00008 |
| Изобутан | от 0,001 до 4,0 | 0,03 •x + 0,00008 |
| н-Бутан | от 0,001 до 4,0 | 0,03 •x + 0,00008 |
| Изопентан | от 0,001 до 2,0 | 0,03 •x + 0,00008 |
| н-Пентан | от 0,001 до 2,0 | 0,03 •x + 0,00008 |
| Неопентан | от 0,0005 до 0,05 | 0,03 •x + 0,00008 |
| Г ексаны | от 0,001 до 1,0 | 0,03 •x + 0,00008 |
| Диоксид углерода | от 0,0025 до 10 | 0,03 •x + 0,0004 |
| Азот | от 0,005 до 15 | 0,02- x + 0,0004 |
| Кислород (суммарно Ar) | от 0,005 до 2,0 | 0,03 •x + 0,0004 |
| Метанол | от 0,001 до 0,05 | 0,03 •x + 0,00008 |
| Метан | от 75 до 99,97 | *) |
| *) Вычисляются методом квадратического суммирования Д определяемых компонентов. | ||
Таблица 3 - Основные технические характеристики комплекса
| Наименование характеристики | Аналитический блок | Пробоотборный блок |
| Значение | ||
| Габаритные размеры, мм, не более: -высота -ширина -длина | 300 450 600 | 300 450 600 |
| Масса, кг, не более | 10 | 23 |
| Средний срок службы, лет | 10 | 10 |
| Степень защиты от внешний воздействий по ГОСТ 14254-96 | IP55 | |
| Напряжение питания: - переменного тока частотой 50-60 Гц, В - постоянного тока | 120+15% -20% 230+15% -20% | |
| Потребляемая мощность, В • А, не более | 130 | 100 |
| Время анализа, мин | 5 | - |
| Наименование характеристики | Аналитический блок | Пробоотборный блок |
| Значение | ||
| Условия эксплуатации: | ||
| - диапазон температуры окружающего воздуха, °С (рабочие условия) | от +15 до +25 | от - 40 до +40 |
| - диапазон относительной влажности, % при t=+25 С | от 30 до 80 | до 98 |
| - диапазон атмосферного давления, кПа | от 84,0 до 106,7 | |
| - диапазон температуры отбираемой пробы газа, °С | от +15 до +25 | от - 200 до +65 |
наносится типографским способом на титульный листы руководства по эксплуатации и в виде наклейки на корпус хроматографа и кейс с пробоотборным блоком.
Комплект поставки представлен в таблице 4.
Таблица 4
| Обозначение изделия | Наименование изделия | Количество | Заводской номер | Примеча ние |
| Аналитический блок | ||||
| Agilent 3000A Micro GC | Портативный переносной хроматограф | 1 шт. | 10835007 | |
| Программное обеспечение «ChemStation» | ||||
| Баллон с гелием по ГОСТ 949-73, вместимость 1 дм3 | 1 шт. | |||
| Вентиль тонкой регулировки с манометром | 1 компл. | |||
| Кейс | 1 шт. | |||
| Ноутбук | 1 шт. | |||
| Пробоотборный блок | ||||
| ПП-К 01 ШДЕК 418459.002 СБ | Пробоотборник поршневой -криогенный | 1 шт. | 1271 | |
| Кейс | ||||
| Изделия с ограниченным ресурсом | ||||
| АС 3695 Г-П Т 8х152х1,5-6798 ТУ 3695-00114208604-2009 | Гибкий трубопровод высокого давления | 2 шт. | ||
| ГОСТ Р 12.4.246 | Перчатки термоизоляционные | 1 шт. | - | |
| ГОСТ Р 12.4.230 | Очки защитные с маркировкой «3» на оправе | 1 шт. | - | |
| - | Прокладка G 3/4" фторопласт-4 | 5 шт. | - | |
| GS25E15 | Блок питания | 1 шт. | - | |
| Обозначение изделия | Наименование изделия | Количество | Заводской номер | Примеча ние |
| Эксплуатационная документация | ||||
| ШДЕК 413538.001 ПС | Паспорт | 1 экз. | - | |
| ШДЕК 413538.001 РЭ | Руководство по эксплуатации | 1 экз. | - | |
| МП 242-2119-2017 | Методика поверки | 1 экз. | ||
| Технический паспорт на гибкий трубопровод высокого давления (копия) | 1 экз. | - | ||
осуществляется по документу МП 242-2119-2017 «Комплекс переносной аналитический модели «КПА-СПГ». Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 10.07.2017 г.
Основные средства поверки:
- стандартные образцы - эталоны сравнения имитаторы состава природного газа ГСО 10772-2016;
- стандартные образцы - эталоны сравнения имитаторы состава сжиженных углеводородных газов ГСО 10770-2016.
Допускается применение аналогичных средств поверки, обеспечивающих, определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ 8.578-2014 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах
Техническая документация ООО «МОНИТОРИНГ».
