Машины испытательные универсальные LF, 68943-17

68943-17
Машины испытательные универсальные серии LF (далее - машины) предназначены для измерений силы и деформации при испытаниях металлов, пластмасс, резины, дерева, целлюлозы, бумаги и материалов на растяжение, сжатие и изгиб.
Карточка СИ
Номер в госреестре 68943-17
Наименование СИ Машины испытательные универсальные
Обозначение типа СИ серии LF
Изготовитель "Walter + Bai AG", Швейцария
Год регистрации 2017
Срок свидетельства 23.10.2027
МПИ (интервал между поверками) 1 год
Описание типа скачать
Методика поверки скачать

Назначение

Машины испытательные универсальные серии LF (далее - машины) предназначены для измерений силы и деформации при испытаниях металлов, пластмасс, резины, дерева, целлюлозы, бумаги и материалов на растяжение, сжатие и изгиб.

Описание

Принцип действия машин основан на преобразовании электрической энергии гидравлическим приводом в линейное перемещение подвижной траверсы и соответствующую нагрузку, прикладываемую к образцу, которая преобразуется тензорезисторным силоизмерительным датчиком в электрический сигнал, изменяющийся пропорционально нагрузке.

Машины состоят из основания, на котором закреплены нагружающая рама и направляющие колонны с подвижной и неподвижной траверсами, захватами образца на траверсах, гидравлического привода подвижной траверсы, гидростанции гидропривода, тензорезисторного датчика силы, датчика перемещения подвижной траверсы, электронного блока управления.

Испытываемый образец закрепляется в захватах подвижной и неподвижной траверс. Нагрузка, прикладываемая к испытываемому образцу, измеряется датчиком силы, размещенным на траверсе, который может работать на растяжение и сжатие.

Машины могут комплектоваться несколькими сменными датчиками силы с различными диапазонами измерений, но не более наибольшего предела измерений силы машины. Наибольший предел измерений датчиков силы, входящих в комплект поставки, указан на заводской табличке датчиков.

Электронный блок предназначен для управления режимами работы машин, обработки, хранения, отображения и передачи измеренных значений на внешние устройства.

Машины могут быть укомплектованы различными датчиками удлинения и поперечной деформации с различными диапазонами измерений, отвечающими требованиям испытаний. По виду контакта с испытываемым образцом датчики удлинения и поперечной деформации могут быть контактными и бесконтактными.

Выпускаются следующие модификации машин: LF 50, LFSV 50, LF 100, LFSV 100, LF TTM 100, LF 150, LF BS 150, LFSV 150, LF TTM 150, LF 200, LFSV 200, LF TTM 200, LF 250, LFSV 250, LF TTM 250, LF 300, LFSV 300, LF TTM 300, LF 400, LFSV 400, LF TTM 400, LF 500, LFSV 500, LF-TTM 500, LF 600, LFSV 600, LF-TTM 600, LF 1000, LF 1500, LF 2000, LF 3000, LF 4000, LF 5000, LFSV 1000, LF TTM 1000, LF TTM 1200, LF TTM 1500, LF TTM 2000, LF 2500, LF TTM 2500, LF TTM 3000, LF TTM 4000, LF TTM 5000.

Выпускаемые модификации машин различаются внешним видом, диапазоном измерений силы, погрешностью измерений силы, а также некоторыми другими техническими характеристиками.

Модификации LF 50, LF 100, LF 150, LF 200, LF 250, LF 300, LF 400, LF 600, LF 1000, LF 1500, LF 2000, LF 3000, LF 4000, LF 5000, LF 6000 имеют две направляющие колонны, нижний подвижный захват и механически регулируемое положение верхней траверсы.

Модификации LFSV 50, LFSV 100, LFSV 150, LFSV 200, LFSV 250, LFSV 300, LFSV 400, LFSV 600, LFSV 1000 имеют две направляющие колонны и нижний подвижный захват, гидравлические длинноходовые актуаторы для автоматической регулировки положения верхней траверсы и открывающиеся/закрывающиеся гидравлические замки, фиксирующие верхнюю траверсу на колоннах.

Модификация LF BS 150 имеет одну направляющую колонну, напольное исполнение с актуатором в верхней части машины.

Модификации LF TTM 1200, LF TTM 1500, LF TTM 2000, LF TTM 3000, LF TTM 4000, LF TTM 5000 имеют четыре направляющие колонны и верхнюю подвижную траверсу.

Модификации LF TTM 100, LF TTM 150, LF TTM 200, LF TTM 250, LF TTM 300, LF TTM 400, LF TTM 500 имеют две направляющие колонны и верхнюю подвижную траверсу.

Модификации, LF TTM 600, LF TTM 1000, LF TTM 1200 имеют две или четыре направляющие колонны и верхнюю подвижную траверсу.

Общий вид машин приведён на рисунках 1 - 7.

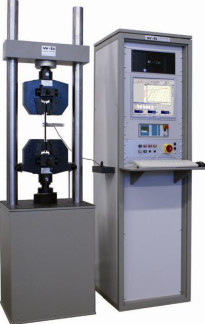

Рисунок 1 - Общий вид машин универсальных Рисунок 2 - Общий вид машин универсальных испытательных LF 50, LF 100    испытательных LFSV 50, LFSV 100, LFSV 150

Рисунок 3 - Общий вид машин универсальных Рисунок 4 - Общий вид машин универсальных испытательных LF BS 150    испытательных LF 150, LF 200, LF 250, LF 300,

LF 400, LF 500, LF 600, LF 1000, LF 1500,

LF 2000, LF 2500, LF 3000, LF 4000, LF 5000

Рисунок 5 - Общий вид машин универсальных Рисунок 6 - Общий вид машин универсальных испытательных LFSV 200, LFSV 250,    испытательных LF TTM 100, LF TTM 150,

LFSV 300, LFSV 400, LFSV 500, LFSV 600,    LF TTM 200, LF TTM 250, LF TTM 300,

LFSV 1000    LF TTM 400, LF TTM 500, LF TTM 600,

LF TTM 1000, LF TTM 1200

Рисунок 7 - Общий вид машин универсальных испытательных LF TTM 600, LF TTM 1000,

LF TTM 1200, LF TTM 1500, LF TTM 2000, LF TTM 2500, LF TTM 3000, LF TTM 4000,

LF TTM 5000

Для ограничения доступа в целях несанкционированной настройки и вмешательства производится опломбирование посредством нанесения специальной наклейки на кнопку штекера датчика силы. Место нанесение пломбирующей наклейки указано на рисунке 8.

Пример маркировки датчика силы приведён на рисунке 9.

Программное обеспечение

Для работы с машинами используется программное обеспечение «DION Pro+», «DION 7», «PROTEUS» (далее - ПО), устанавливаемое на персональный компьютер. ПО разработано специально для машин и служит для управления их функциональными возможностями, а также для обработки и отображения результатов измерений.

Программное обеспечение «DION Pro+», «DION 7», «PROTEUS» защищено от несанкционированного доступа ключом электронной защиты.

Уровень защиты ПО «DION Pro+», «DION 7», «PROTEUS» - «средний» в соответствии с Р 50.2.077-2014.

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационное наименование ПО

DION Pro+

DION 7

PROTEUS

Номер версии (идентификационный номер ПО), не ниже

5.15

2.2

2.8.4

Цифровой идентификатор ПО

515C1417

6DB37727

586F502D

Алгоритм вычисления цифрового идентификатора ПО

CRC32

CRC32

CRC32

Таблица 2 - Метрологические характеристики

Наименование

характеристики

Значение

Модификация

LF 50, LFSV 50

LF 100, LFSV 100, LF TTM 100

LF 150, LF BS 150, LFSV 150, LF TTM 150

LF 200, LFSV 200, LF TTM 200

LF 250, LFSV 250, LF TTM 250

LF 300, LFSV 300, LF TTM 300

LF 400, LFSV 400, LF TTM 400

LF 500, LFSV 500, LF TTM 500

LF 600, LFSV 600, LF TTM 600

Наибольший предел измерений силы, кН

от 2 до 50

от 5 до 100

от 10 до 150

от 10 до 200

от 20 до 250

от 20 до 300

от 20 до 400

от 30 до 500

от 30 до 600

Пределы допускаемой относительной погрешности измерений силы:

-    в диапазоне от 0,5 до 1 % включ. от наибольшего предела измерений датчика силы, %

-    в диапазоне св. 1 до 100 % включ. от наибольшего предела измерений датчика силы, %

±1

±0,5

Наибольший предел измерений перемещения подвижной траверсы, мм

700

Пределы допускаемой абсолютной погрешности измерений перемещения подвижной траверсы в диапазоне от 0,5 до 5,0 мм включ., мм

±0,05

Пределы допускаемой относительной погрешности измерений перемещения подвижной траверсы в диапазоне св. 5 мм до наибольшего предела измерений включ., %

±1,0

Наименование характеристики

Значение

Модификация

LF 1000, LFSV 1000, LF TTM 1000

LF TTM 1500

LF 2000, LF TTM 2000

LF 2500, LF TTM 2500

LF 3000, LF TTM 3000

LF TTM 4000

LF TTM 5000

Наибольший предел измерений силы, кН

от 50 до 1000

от 75 до 1500

от 100 до 2000

от 125 до 2500

от 150 до 3000

от 200 до 4000

от 250 до 5000

Пределы допускаемой относительной погрешности измерений силы:

-    в диапазоне от 0,5 до 1 % включ. от наибольшего предела измерений датчика силы, %

-    в диапазоне св. 1 до 100 % включ. от наибольшего предела измерений датчика силы, %

±1

±0,5

Наибольший предел измерений перемещения подвижной траверсы, мм

700

Пределы допускаемой абсолютной погрешности измерений перемещения подвижной траверсы в диапазоне от 0,5 до 5,0 мм включ., мм

±0,05

Пределы допускаемой относительной погрешности измерений перемещения подвижной траверсы в диапазоне св. 5 мм до наибольшего предела измерений включ., %

±1,0

Наименование характеристики

Значение

Модификация

LF 50

LF 100

LF 150

LF BS 150

LF 200

LF 250

LF 300

LF 400

LF 500

LF 600

LF 1000

Потребляемая мощность, кВт, не более

3

5

6

Высота рабочего пространства без захватов, мм

1050

1150

1150

450

1150

1150

1065

1190

1190

1200

1200

Габаритные размеры мм, не более:

-    высота

-    длина

-    ширина

2290

500

520

2475

500

600

2475

500

600

3300

1215

6150

2475

500

600

2475

500

600

2900

845

1018

2940

700

1290

2940

700

1290

2940

700

1290

2940

800

1490

Масса, кг, не более

750

950

950

4000

950

950

1750

3250

3250

3450

3850

Таблица 5 - Основные технические характеристики

Наименование характеристики

Значение

Модификация

LFSV 50

LFSV 100

LFSV 150

LFSV 200

LFSV 250

LFSV 300

LFSV 400

LFSV 500

LFSV 600

LFSV 1000

Потребляемая мощность, кВт, не более

3

5

6

Высота рабочего пространства без захватов, мм

935

1015

1015

1015

1015

1065

1190

1190

1200

1500

Габаритные размеры мм, не более:

-    высота

-    длина

-    ширина

2290

590

500

2450

600

680

2450

600

680

2450

600

680

2450

600

680

2650

600

880

2990

700

1290

2990

700

1290

3390

800

600

4090

700

1200

Масса, кг, не более

980

1480

1480

1480

1480

2300

3400

2110

2195

4600

Наименование характеристики

Значение

Модификация

LF TTM 100

LF TTM 150

LF TTM 200

LF TTM 250

LF TTM 300

LF TTM 400

LF TTM 500

LF TTM 600

LF TTM 1000

Потребляемая мощность, кВт, не более

3

5

6

Высота рабочего пространства без захватов, мм

900

1100

1100

1100

1100

Г абаритные размеры мм, не более:

- высота

3300

3300

3300

3300

3300

3375

4250

4250

4250

- длина

600

600

600

600

600

600

610

610

610

- ширина

840

840

840

840

840

900

980

980

1200

Масса, кг, не более

1980

1980

1980

1980

1980

2400

3200

3200

3200

Таблица 7 - Основные технические характеристики

Наименование характеристики

Значение

Модификация

LF TTM 1200

LF TTM 1500

LF 2000, LF TTM 2000

LF 2500, LF TTM 2500

LF 3000,

LF TTM 3000

LF TTM 4000

LF TTM 5000

Потребляемая мощность, кВт, не более

7

10

12

15

Высота рабочего пространства без захватов, мм

1035

1080

1400

1600

Габаритные размеры мм, не более:

- высота

4350

4520

4200

4965

5010

5100

- длина

880

880

1400

900

1020

1100

- ширина

1220

1020

1170

1160

1190

1300

Масса, кг, не более

7000

8900

2810

10200

15000

17000

20000

Наименование характеристики

Значение

Параметры электрического питания:

-    напряжение переменного тока, В

-    частота переменного тока, Гц

3 80+10 %

380 -15 %

50±1

Условия эксплуатации:

-    температура окружающей среды, °С

-    относительная влажность, %, не более

от +10 до +35 85

Знак утверждения типа

наносится на раму машин методом наклеивания и на титульный лист руководства по эксплуатации типографическим способом.

Комплектность

Таблица 9 - Комплектность средства измерений

Наименование

Обозначение

Количество

Машина испытательная универсальная серии LF

-

1 шт.

CD-диск с ПО

-

1 шт.

CD-диск с руководством по эксплуатации на русском языке

-

1 шт.

Методика поверки

МП АПМ 24-17

1 экз.

Поверка

осуществляется по документу МП АПМ 24-17 «Машины испытательные универсальные серии LF. Методика поверки», утвержденному ООО «Автопрогресс-М» 06.07.2017 г. Основные средства поверки:

-    динамометры 2-го разряда по ГОСТ 8.640-2014, ПГ ±0,12 %;

-    головка измерительная цифровая серии 543 (рег. № 54125-13);

-    штангенрейсмас серии 570 (рег. № 54803-13).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ 8.640-2014 ГСИ. Государственная поверочная схема для средств измерений силы ГОСТ Р 8.763-2011 ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне от 110-9 до 50 м и длин волн в диапазоне от 0,2 до 50 мкм Техническая документация «Walter + Bai AG», Швейцария
