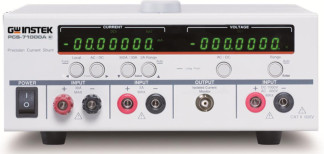

Шунты токовые PCS-71000A, 68945-17

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

отсутствует

Номер версии (идентификационный номер ПО)

не ниже 1.00

Цифровой идентификатор ПО

нет данных

_FUSE

rJKr—J

UN E

’ ;•■ .•.'л'

if j'.'Ai

L - L

Наименование характеристики

Значение характеристики

1

2

3

4

5

6

Характеристики при измерении силы тока

Верхние пределы диапазонов измерений силы постоянного и переменного тока, А

0,03

0,3

3

30

300

Разрешение, мкА

0,01

0,1

1

10

100

Пределы допускаемой основной абсолютной погрешности измерений силы постоянного тока по встроенному индикатору, А

±(0,0001 1изм + 0,00005 1пред)

±(0,0002 1изм + + 0,00005 1пред)

Пределы допускаемой дополнительной абсолютной погрешности измерений силы постоянного тока по встроенному индикатору в рабочем диапазоне температур / °С, А

±(0,00001 1изм + 0,00002 1пред)

Пределы допускаемой основной абсолютной погрешности измерений силы переменного тока по встроенному индикатору, А в диапазонах частот: от 45 Гц до 2 кГц св. 2 до 10 кГц от 45 Гц до 400 Гц

±(0,005 1изм + 0,0005 1пред) ±(0,011изм + 0,0005 1пред)

±(0,005Тизм+0,0005Тпред)

Пределы допускаемой дополнительной абсолютной погрешности измерений силы переменного тока по встроенному индикатору в рабочем диапазоне температур / °С, А

±(0,0003 Тизм+0,00006 Тпред)

Напряжение на выходе «Current Monitor» пропорционально входному току от 0 до !пред, В

от 0 до 3

Пределы допускаемой основной абсолютной погрешности измерений силы постоянного тока с выхода «Current Monitor», А

±(0,0011изм + + 0,0005 1пред)

±(0,002 1изм + + 0,0005 1пред)

Пределы допускаемой дополнительной абсолютной погрешности измерений силы постоянного тока с выхода «Current Monitor» в рабочем диапазоне температур / °С, А

±0,00001 1изм

1

2

3

4

5

6

Пределы допускаемой основной абсолютной погрешности измерений силы переменного тока с выхода «Current Monitor», А в диапазонах частот: от 45 Гц до 2 кГц св. 2 до 10 кГц от 45 Гц до 400 Гц

±(0,002 1изм + 0,0005 1пред) ±(0,005 1изм + 0,0005 1пред)

±(0,005 1изм + 0,0005 1пред)

Пределы допускаемой дополнительной абсолютной погрешности измерений силы постоянного и переменного тока с выхода «Current Monitor» в рабочем диапазоне температур / °С, А

±0,00001 1изм

Характеристики при измерении напряжения

Верхние пределы диапазонов измерений напряжения постоянного тока, В

0,2

2

20

200

1000

Верхние пределы диапазонов измерений напряжения переменного тока, В

0,2

2

20

200

600

Разрешение, мВ

0,0001

0,001

0,01

0,1

1

Пределы допускаемой основной абсолютной погрешности измерений напряжения постоянного тока, В

±(0,00005-Цизм+

+0,000035-Цпред)

±(0,00005 Иизм + + 0,00001-Ипред)

±(0,00005-Цизм+ +0,00002 ипред)

Пределы допускаемой дополнительной абсолютной погрешности измерений напряжения постоянного тока

/ °С, В

±(0,000005 иизм+ + 0,000005-Цпред)

±(0,000005-иизм+0,00000ГЦпред)

Пределы допускаемой основной абсолютной погрешности измерений напряжения переменного тока, В

в диапазонах частот: от 45 Гц до 2 кГц св. 2 до 10 кГц св. 10 до 20 кГц

±(0,005-Цизм + 0,0005-Цпред) ±(0,0ГЦизм+0,0005-ипред) ±(0,02-иизм+0,001-Цпред)

Пределы допускаемой дополнительной абсолютной погрешности измерений напряжения переменного тока

/ °С, В

±(0,0003 Цизм+0,00006 Цпред)

1

2 3 4 5 6

Масса, габаритные размеры и условия эксплуатации

Нормальные условия применения:

-    температура окружающего воздуха, °С

-    относительная влажность воздуха, %, не более

от +18 до +28 80

Рабочие условия применения:

-    температура окружающего воздуха,°С

-    относительная влажность воздуха при +40 °С, %,

не более

от 0 до +55 80

Диапазоны напряжения питания сети переменного тока, В

от 90 до 110; от 108 до 124; от 198 до 242; от 216 до 264

Частота питающей сети, Гц

50; 60

Потребляемая мощность, В А, не более

35

Габаритные размеры (ширина x высота x глубина), мм

210 х 80 х 390

Масса, кг, не более

5

Примечания

1изм - измеренное значение силы тока, А;

1пред - значение верхнего предела диапазона измерений силы тока, А; Цизм - измеренное значение напряжения, В;

Цпред - значение верхнего предела диапазона измерений напряжения, В.

Наименование

Количество, шт.

Шунт токовый PCS-71000A

1

Комплект измерительных проводов с зажимами «крокодил»

1

Комплект измерительных проводов с соединителями типа «банан»

1

Кабель питания

1

Комплект для крепления высокоамперного кабеля (гайки, шайбы, болты)

1

Руководство по эксплуатации

1

Методика поверки ПР-10-2017МП

1
