Датчики беспроводные трехкоординатные «VS-3D» (далее - датчики) предназначены для измерения среднеквадратического значения (СКЗ) виброскорости и амплитудного значения виброускорения в трех взаимно ортогональных плоскостях.
Карточка СИ
Номер в госреестре 68946-17
Наименование СИ Датчики беспроводные трехкоординатные
Обозначение типа СИ VS-3D
Изготовитель ООО ПВФ "Вибро-Центр", г.Пермь
Год регистрации 2017
Срок свидетельства 23.10.2022
МПИ (интервал между поверками) 2 года
Описание типа скачать
Методика поверки скачать

Назначение

Датчики беспроводные трехкоординатные «VS-3D» (далее - датчики) предназначены для измерения среднеквадратического значения (СКЗ) виброскорости и амплитудного значения виброускорения в трех взаимно ортогональных плоскостях.

Описание

Принцип действия датчиков основан на преобразовании вибрации контролируемого объекта в электрический сигнал, пропорциональный виброускорению, и дальнейшей его обработке.

Датчики представляют собой виброизмерительный канал, состоящий из трех чувствительных элементов, основанных на использовании МЭМС-технологии и расположенных в трех взаимно ортогональных плоскостях, микроконтроллера, осуществляющего обработку поступающих сигналов по трем осям ( в частности, одинарное интегрирование), и передатчика с встроенной антенной. Для визуализации результатов измерений полученные данные передаются при помощи антенны на принимающее устройство (компьютер или телефон).

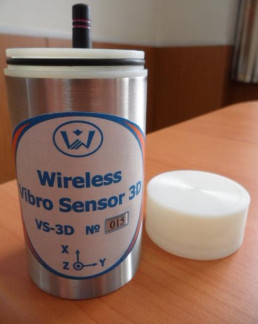

Общий вид датчиков беспроводных трехкоординатных «VS-3D» представлен на рисунке 1.

Датчик с крышкой

Место нанесения знака утверждения типа

Место

пломбирования

Технические характеристики

Наименование характеристики

Значения

Диапазон измерений амплитудного значения виброускорения, м/с2

от 1 до 50

Диапазон измерений СКЗ виброскорости, мм/с

от 1 до 80

Диапазон рабочих частот, Гц

от 10 до 1000

Пределы допускаемой основной относительной погрешности при измерении виброускорения на базовой частоте 79,6 Гц, %:

-    в диапазоне измерений от 1 до 5 м/с2 включ.

-    в диапазоне измерений св. 5 до 50 м/с

±10

±5

Пределы допускаемой основной относительной погрешности при измерении виброскорости на базовой частоте 79,6 Гц, %:

-    в диапазоне измерений от 1 до 5 мм/с включ.

-    в диапазоне измерений св. 5 до 80 мм/с

±10

±5

Неравномерность амплитудно-частотной характеристики при измерении виброускорения и виброскорости относительно базовой частоты в диапазонах частот %, не более: от 10 Гц до 20 Гц включ. и св. 640 Гц до 1000 Гц св. 20 Гц до 640 Гц включ.

±20

±10

Пределы допускаемой дополнительной относительной погрешности, вызванной изменением температуры окружающей среды, в диапазоне рабочих температур, в долях от пределов допускаемой основной относительной погрешности

1,5

Нормальные условия измерений: температура окружающей среды, °С

от +15 до +25

Условия эксплуатации: температура окружающей среды, °С

от -20 до +50

Габаритные размеры (диаметрхвысота), мм, не более

58x122

Масса, кг, не более

0,6

Знак утверждения типа

наносится на корпус датчика методом наклейки и на титульный лист паспорта методом печати или наклейки.

Комплектность

Таблица 3 - Комплектность средства изме

рений

Наименование

Обозначение

Кол-во

Датчик беспроводной трехкоординатный

«VS-3D»

1 шт.

Зарядное устройство

1 шт.

Кабель интерфейсный USB - micro USB

1 шт.

Чехол (сумка) для переноски

1 шт.

Руководство по эксплуатации

4277-093-12025123-2017 РЭ

1 экз.

Паспорт

4277-093-12025123-2017 ПС

1 экз.

Методика поверки

4277-093-12025123-2017 МП

1 экз.

Поверка

осуществляется по документу 4277-093-12025123-2017 МП «Датчики беспроводные трехкоординатные «VS-3D». Методика поверки», утвержденному ФГУП «ВНИИМС» 26.07.2017.

Основные средства поверки: поверочная вибрационная установка 2 разряда по ГОСТ Р 8.800-2012.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке и/или ставится в паспорт.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

Технические условия ТУ 4277-093-12025123-2017.

68946-17
Номер в ГРСИ РФ:
68946-17
Производитель / заявитель:
ООО ПВФ "Вибро-Центр", г.Пермь
Год регистрации:
2017
Cрок действия реестра:
23.10.2022
