Резервуары вертикальные стальные цилиндрические РВСП-10000, РВСП-5000, РВС-5000, 68950-17

Назначение

Резервуары вертикальные стальные цилиндрические РВСП-10000, РВСП-5000, РВС-5000 (далее - резервуары) предназначены для измерения объема, а также для приема, отпуска и хранения светлых нефтепродуктов.

Описание

Принцип действия резервуаров основан на измерении объема нефтепродуктов в зависимости от уровня наполнения.

Резервуары изготовлены из стали СтЗсп, представляют собой наземные металлические сосуды цилиндрической формы с плоским днищем и стационарной кровлей, оборудованные приемо-раздаточными устройствами и люками. Заполнение и выдача нефтепродуктов производится через приемо-раздаточные устройства, расположенные в первом поясе резервуара.

Резервуары выпущены в модификациях РВСП-10000, РВСП-5000 и РВС-5000, которые отличаются номинальной вместимостью и наличием понтона у резервуаров модификации РВСП.

Резервуары вертикальные стальные цилиндрические РВСП-10000 зав.№№ 745, 746, 760, 761, 762 , РВСП-5000, зав. №№ 600, 601; РВС-5000 зав. №№ 640, 641, 642, 643, 644, 645, 646, 647 расположены на территории Акционерного общества «Рязанская нефтеперерабатывающая компания» (АО «РНПК»), Россия, г. Рязань, Южный Промузел, д.8.

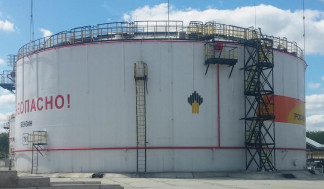

Общий вид резервуаров вертикальных стальных цилиндрических РВСП-10000, РВСП-5000, РВС-5000 представлен на рисунках 1, 2, 3.

Таблица 1 - Метрологические характеристики

Таблица 2 - Основные технические характеристики

Знак утверждения типа

наносится на титульный лист технического паспорта резервуара типографским способом. Комплектность средства измерений

Таблица 3 - Комплектность средства измерений

Поверка

осуществляется по ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки».

Основные средства поверки:

-    рулетки измерительные 2-го класса точности с верхними пределами измерений 10, 20 и 30 м по ГОСТ 7502-98;

-    рулетки измерительные с грузом 2-го класса точности с верхними пределами измерений 10 и 20 м по ГОСТ 7502-98;

-    линейка измерительная металлическая с диапазоном измерений от 0 до 500 мм по ГОСТ 427-75;

-    толщиномер ультразвуковой УТ-93П/1 (регистрационный номер 18374-10);

-    теодолит оптический с ценой деления микроскопа 2” по ГОСТ 10529-96;

-    штангенциркуль с диапазоном измерений от 0 до 125 мм по ГОСТ 166-89.

Допускается применение аналогичных средств поверки, обеспечивающих определение

метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на градуировочную таблицу резервуара и на свидетельство о поверке.

Сведения о методах измерений

отсутствуют.

Нормативные документы, устанавливающие требования к резервуарам вертикальным стальным цилиндрическим РВСП-10000, РВСП-5000, РВС-5000

ГОСТ 31385-2016 Резервуары вертикальные цилиндрические стальные для нефти и нефтепродуктов. Общие технические условия

ГОСТ 8.470-82 ГСИ. Государственная поверочная схема для средств измерений объема жидкости

ГОСТ 8.570-2000 ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки
