Номер в госреестре | 68952-17 |
Наименование СИ | Установки топливораздаточные |
Обозначение типа СИ | "ШЕЛЬФ ..." Х КЕД-Х-Х-Х.../LPG |
Изготовитель | Общество с ограниченной ответственностью "Научно-производственная компания "Шельф" (ООО "НПК "Шельф"), Ростовская обл., г. Шахты |
Год регистрации | 2017 |
Срок свидетельства | 23.10.2027 |
МПИ (интервал между поверками) | 1 год |
Описание типа | скачать |
Методика поверки | скачать |
Установки топливораздаточные «ШЕЛЬФ ...» Х КЕД-Х-Х-Х.../LPG (далее - УТ) предназначены для измерений объема жидкого моторного топлива (бензин, керосин, дизельное топливо) с вязкостью от 0,55 до 40 мм /с (от 0,55 до 40 сСт), далее - ЖМТ, и сжиженного углеводородного газа марки ПА (пропан автомобильный) и марки ПБА (пропан-бутан автомобильный) по ГОСТ 27578 (далее - СУГ) при выдаче в баки и баллоны транспортных средств.
Принцип действия УТ состоит в следующем: ЖМТ (СУГ) из резервуара, через приемный клапан, фильтр предварительной очистки и моноблок, подается в четырехпоршневой измеритель объема, из которого, через раздаточный шланг с краном, поступает в бак (баллон) транспортного средства.
В УТ реализован прямой метод измерений объема ЖМТ (СУГ), проходящего через УТ, с помощью четырехпоршневого измерителя объема, в единицах объема.
При протекании топлива через четырехпоршневой измеритель объема возникает разность давлений на его входе и выходе, под действием которого поршень совершает возвратно-поступательное движение, ЖМТ (СУГ) при этом вытесняется из измерительной камеры. Поступательное движение поршней вместе с кулисами преобразуется во вращательное движение коленчатого вала, которое через соединительную муфту передается на вал генератора импульсов.
Вращательное движение вала датчика импульсов преобразуется в последовательность электрических импульсов, поступающих в электронно-цифровой блока с устройством индикации (далее - отсчетное устройство) УТ, на цифровом индикаторе которого индицируется количество отпущенного топлива, его цена и стоимость.
Установка показаний указателя разового учёта на блоках индикации в положение нуля перед каждым измерением объёма (массы) ЖМТ и/или СУГ производится автоматически.
УТ состоит из:
- рамы;
- гидравлического блока (ГБ «Шельф», производитель ООО «НПК «Шельф», Россия);
- электронно-цифровой блока с устройством индикации (ЭЦБ) «Шельф», производитель ООО «НПК «Шельф», Россия);
- раздаточного рукава с раздаточной струбциной для СУГ и раздаточного рукава с раздаточным краном для ЖМТ (количество и расположение - в зависимости от заказанной модификации).
Гидравлический блок, в зависимости от модификации, состоит из:
- моноблока в составе: топливный насос ZYB-50 фирмы «Zhejiang Maide Machine Co., Ltd.», Китай, электродвигатель YBJY80M2-4 фирмы Shanghai Hengde Explosion Proof Motor Co., LTD, Китай (для модуля ЖМТ);
- четырехпоршневого измерителя объема типа «Shelf» фирмы «Zhejiang Maide Machine Co., Ltd.», Китай, (для модуля СУГ);
- четырехпоршневого измерителя объема типа RSJ-50 фирмы «Zhejiang Maide Machine Co., Ltd.», Китай (для модуля ЖМТ);
- четырехпоршневого измерителя объема типа MJ85-S фирмы «Zhejiang Maide Machine Co., Ltd.», Китай (для модуля ЖМТ);
- электромагнитного клапана dSF-20, изготовитель фирма «Wenzhoushi Pneumatic Elements Factory», Китай;
- отделителя газовой фазы;
- датчика импульсов ДИФВ-2, производитель ООО «НПК «Шельф», Украина;
- коробки распределительной КРВ-6-Ехё или КРВ-6-Exe, производитель
ООО «НПК «Шельф», Украина;
- датчиков положения ДПВ-1, производитель ООО «НПК «Шельф», Украина;
- дифференциального клапана;
- манометров для контроля давления СУГ в гидросистеме установки (манометр LPG 40 атм., фирмы «Zhejiang Maide Machine Co., Ltd.»);
- предохранительных клапанов;
- счетчика суммарного учета объема выданного топлива (по отдельному заказу);
- устройства для подключения эталонного мерника для СУГ при контроле выдаваемой дозы или поверке;
- устройства для заземления установки и пр.
Гидравлические блоки УТ для отпуска ЖМТ могут производиться без насосов (насосных моноблоков), если на автозаправочных станциях установлены резервуары с насосами.
ЭЦБ с жидкокристаллическим (далее - ЖКИ) или светодиодным индикатором (далее СДИ) всех модификаций установок конструктивно размещается в одном блоке, отделенном от гидравлического блока, и может иметь общее или индивидуальное устройства для подогрева электронного блока в целом или ЖКИ отсчетного устройства в холодное время года.
Структура условного обозначения модификаций и исполнений УТ при заказе: «ШЕЛЬФ .» Х КЕД-Х-Х-Х.../LPG ТУ 26.51.52-001-89246640-2017
Обозначение ТУ
Гидравлический блок для СУГ, с номинальным объемным расходом (35±5) л/ мин_
Наличие система отвода паров ЖМТ из зоны заправки
ВР - наличие системы паров
Без обозначения - отсутствие системы_
Количество видов ЖМТ, установкой от 1 до 5
которое отпускается
Размещение насосов для ЖМТ
1 - насосные моноблоки, установленные в установках
2 - установки без насосных моноблоков_
оминальный объемный расход ЖМТ, л/мин Для установок, которые имеют модули разного объемного расхода, указывать 50/80_
Установка с электрическим приводом и дистанционным управлением_
Количество потребителей, которое может обслуживаться одновременно 1 или 2_
Модификация 200 или 300
Торговая марка производителя
Пример записи обозначения исполнения УТ во время оформления заказа и в документации другой продукции, в состав которой она может входить, модификации 200, предназначенной для выдачи четырех видов ЖМТ и СУГ, одновременного обслуживания двух потребителей, с номинальным объемным расходом ЖМТ 50 дм /мин (л/мин), с установленными насосными моноблоками, по ТУ 26.51.52-001-89246640-2017

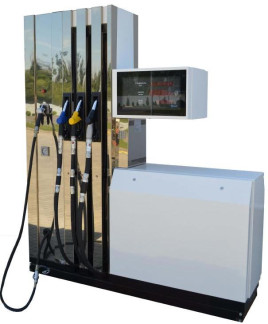

«Установка топливораздаточная «ШЕЛЬФ 200» 2 КЕД-50-1-4/LPG Общий вид УТ представлен на рисунках 1 - 2.
Схемы пломбировки основных элементов колонок приведены на рисунках 3 - 7.
Программное обеспечение (ПО) УТ является встроенным, имеет функции управления клапанами, определения объема выданного газа, вывода информации об объеме и стоимости выданного газа на дисплей и через интерфейсы связи, сохранения во внутренней памяти количества выданных доз, количества смен цены газа, количества и характер отказов, и реализовано в микроконтроллере, размещенном в ЭЦБ УТ. Доступ к микроконтроллеру и его интерфейсу для загрузки ПО ограничивается крышкой ЭЦБ, в которой размещен электронновычислительное устройство, которая пломбируется.
ПО не может быть модифицировано, считано или загружено через какой-либо другой интерфейс после опломбирования. Нормирование метрологических характеристик проведено с учетом применения ПО.
Идентификация ПО осуществляется после подачи электропитания на УТ в течении трех секунд, в поле индикатора «ОБЪЕМ» отображается номер версии ПО.
Конструкция УТ обеспечивает полное ограничение доступа к метрологической части ПО и измерительной информации.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
Идентификационные данные (признаки) | Значение |
Идентификационное наименование ПО | ПО «Шельф» |
Номер версии (идентификационный номер) ПО | 03.хх |
Цифровой идентификатор ПО | * |
где х принимает значения от 0 до 9. * - Данные недоступны, так как данное ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после опломбирования |
Таблица 2 - Метрологические характеристики
Значение | ||
Наименование характеристики | «ШЕЛЬФ » | «ШЕЛЬФ » |
Х КЕД-50.. /LPG | Х КЕД-80.. /LPG | |
1 | 2 | 3 |
Номинальный объемный расход через один раздаточный | ||
рукав, дм3/мин (л/мин): | ||
- для ЖМТ | 50±51) | 80±8 |
- для СУГ | 35±5 | 35±5 |
Наименьший объемный расход, дм3/мин (л/мин): | ||
- для ЖМТ | 5 | 8 |
- для СУГ | 5 | 5 |
Минимальный объем дозы выдачи, дм3 (л): | ||
- для ЖМТ | 2 | 10 |
- для СУГ | 5 | 5 |
Пределы допускаемой основной относительной погрешности | ||
измерений объема ЖМТ, при температуре окружающей | ||
среды и ЖМТ (20±5) °С, % | ±0,25 | |
Пределы допускаемой основной относительной погрешности | ||
измерений минимальной дозы выдачи ЖМТ, при | ||
температуре окружающей среды и ЖМТ (20±5) °С, % | ±0,5 |
1 Во время применения раздаточного крана для ЖМТ с уменьшенным проходным диаметром, установки должны иметь номинальный расход 40 дм3/мин (л/мин).
1 | 2 | 3 |
Наибольшее допускаемое изменение действительных значений основной относительной погрешности, вызванное изменением температуры окружающего среды и ЖМТ, отличной (20±5) °С, в диапазоне температур рабочих условий эксплуатации, %, не более | ±0,25 | |
Пределы допускаемой относительной погрешности измерений объема СУГ, %, не более | ±1 | |
Сходимость показаний, %, не более: - для ЖМТ - для СУГ | 0,25 1 | |
Верхний предел показаний счетчика разового учета: - объема разовой дозы, дм3 (л): - для ЖКИ - для СДИ 3 2) - цены за 1 дм (л) , руб. - стоимости отпущенной дозы, руб. | 999999.99 9999.99 9999.99 999999.99 | |
Верхний предел показаний указателя суммарного учета, дм (л) | 42949672,951 | |
Таблица 3 - Основные технические характеристики | ||
Значение | ||
Наименование характеристики | «ШЕЛЬФ.» Х КЕД-50.. /LPG | «ШЕЛЬФ.» Х КЕД-80.. /LPG |
1 | 2 | 3 |
Количество раздаточных рукавов2, шт. - для ЖМТ - для СУГ | от 1 до 10 от 1 до 2 | |
Длина раздаточного рукава4), м, не менее - для ЖМТ - для СУГ | 4 4 | 4 4 |
Рабочее давление в гидросистеме, МПа: - вакуумметрическое для бензина, не менее - вакуумметрическое для дизельного топлива, не менее - для СУГ, не более | 5 5 7 го о i/o о" о" ^ | |
Параметры электропитания от сети переменного тока: - напряжение (для электродвигателя насоса), В - частота, Гц | от 187 до 242 (от 342 до 437) от 49 до 51 | |
Потребляемая мощность, кВА, не более | 2 |
1 | 2 3 |
Рабочие условия эксплуатации: »-» о/"ч - температура окружающей среды, С о - температура выдаваемого топлива, С: - для ЖМТ: - бензин - дизельное топливо - для СУГ: - марки ПА - марки ПБА - относительная влажность окружающего воздуха, % | от -40 до +50 от -40 до +35 от -405)) до +50 от -35 до +45 от -20 до +45 от 30 до 100 |
Средняя наработка на отказ, ч | 7000 |
Средний срок службы, лет | 12 |
Маркировка взрывозащиты | II Gb IIA T3 |
Таблица 4 - Количество раздаточных рукавов, габаритные размеры и масса
Обозначения исполнения | Количество раздаточных рукавов | Габаритные размеры (Д х Ш х В), мм | Масса, кг, не более |
1 | 2 | 3 | 4 |
«Шельф 200» КЕД-Х-1-1... /LPG | 1 | 1420х950х2300 | 390 |
«Шельф 200» 1 КЕД-Х-2-L../LPG | 1 | 1420х950х2300 | 370 |
«Шельф 200» 1 КЕД-Х-1-2. /LPG | 2 | 1650х950х2300 | 465 |
«Шельф 200» 1 КЕД-Х-2-2... /LPG | 2 | 1650х950х2300 | 425 |
«Шельф 200» 1 КЕД-Х-1-3. /LPG | 3 | 2090х950х2300 | 608 |
«Шельф 200» 1 КЕД-Х-2-3... /LPG | 3 | 2090х950х2300 | 548 |
«Шельф 200» 1 КЕД-Х-1-4. /LPG | 4 | 2500х950х2300 | 710 |
«Шельф 200» 1 КЕД-Х-2-4... /LPG | 4 | 2270 х 950 х 2300 | 630 |
«Шельф 200» 1 КЕД-Х-1-5.. /LPG | 5 | 3070х950х2300 | 835 |
«Шельф 200» 1 КЕД-Х-2-5... /LPG | 5 | 2845х950х2300 | 735 |
«Шельф 200» 2 КЕД-Х-1-1.. ./LPG | 2 | 1420х950х2300 | 430 |
«Шельф 200» 2 КЕД-Х-2-1.. ./LPG | 2 | 1420х950х2300 | 410 |
«Шельф 200» 2 КЕД-Х-1-2.. ./LPG | 4 | 1650х950х2300 | 505 |
«Шельф 200» 2 КЕД-Х-2-2.. ./LPG | 4 | 1650х950х2300 | 465 |
«Шельф 200» 2 КЕД-Х-1-3.. ./LPG | 6 | 2090х950х2300 | 648 |
«Шельф 200» 2 КЕД-Х-2-3.. ./LPG | 6 | 2090х950х2300 | 588 |
«Шельф 200» 2 КЕД-Х-1-4.. ./LPG | 8 | 2500х950х2300 | 750 |
«Шельф 200» 2 КЕД-Х-2-4.. ./LPG | 8 | 2270 х 950 х 2300 | 670 |
«Шельф 200» 2 КЕД-Х-1-5.. ./LPG | 10 | 3070х950х2300 | 875 |
«Шельф 200» 2 КЕД-Х-2-5.. ./LPG | 10 | 2845х950х2300 | 775 |
«Шельф 300» 1 КЕД-Х-1-1. /LPG | 1 | 1110х1250х2285 | 335 |
«Шельф 300» 1 КЕД-Х-2-1. /LPG | 1 | 1110х1250х2285 | 315 |
«Шельф 300» 1 КЕД-Х-1-2. /LPG | 2 | 1610х1250х2285 | 415 |
«Шельф 300» 1 КЕД-Х-2-2. /LPG | 2 | 1610х1250х2285 | 375 |
«Шельф 300» 1 КЕД-Х-1-3. /LPG | 3 | 1850х1250х2285 | 550 |
«Шельф 300» 1 КЕД-Х-2-3. /LPG | 3 | 1850х1250х2285 | 490 |
«Шельф 300» 1 КЕД-Х-1-4. /LPG | 4 | 1910х1250х2285 | 660 |
5) или температуры помутнения или кристаллизации дизельного топлива.
1 | 2 | 3 | 4 |
«Шельф 300» 1 КЕД-Х-2-4. /LPG | 4 | 1910х1250х2285 | 600 |
«Шельф 300» 1 КЕД-Х-1-5.. /LPG | 5 | 2000х1250х2285 | 810 |
«Шельф 300» 1 КЕД-Х-2-5. /LPG | 5 | 2000х1250х2285 | 710 |
«Шельф 300» 2 КЕД-Х-1-1. /LPG | 2 | 1110х1250х2285 | 375 |
«Шельф 300» 2 КЕД-Х-2-1. /LPG | 2 | 1110х1250х2285 | 355 |
«Шельф 300» 2 КЕД-Х-1-2. /LPG | 4 | 1610х1250х2285 | 455 |
«Шельф 300» 2 КЕД-Х-2-2. /LPG | 4 | 1610х1250х2285 | 415 |
«Шельф 300» 2 КЕД-Х-1-3. /LPG | 6 | 1850х1250х2285 | 590 |
«Шельф 300» 2 КЕД-Х-2-3. /LPG | 6 | 1850х1250х2285 | 530 |
«Шельф 300» 2 КЕД-Х-1-4. /LPG | 8 | 1950х1250х2285 | 700 |
«Шельф 300» 2 КЕД-Х-2-4. /LPG | 8 | 1950х1250х2285 | 640 |
«Шельф 300» 2 КЕД-Х-1-5./LPG | 10 | 2000х1250х2285 | 850 |
«Шельф 300» 2 КЕД-Х-2-5. /LPG | 10 | 2000х1250х2285 | 750 |
наносится на табличку УТ методом лазерной гравировки или другим способом, не ухудшающим качество и обеспечивающим его сохранность в течение всего срока эксплуатации, на титульном листе эксплуатационных документов типографским способом.
Таблица 4 - Комплектность средства измерений
Наименование | Обозначение | Количество |
Установка топливораздаточная «ШЕЛЬФ.» Х КЕД-Х-Х-Х./LPG | По заказу | 1 шт. |
Комплект эксплуатационных документов | - | 1 комплект |
Методика поверки | МЦКЛ.0217.МП | 1 экз. на партию |
осуществляется по документам: МЦКЛ.0217.МП «ГСИ. Инструкция. Установки топливораздаточные «ШЕЛЬФ » Х КЕД-Х-Х-Х.. ./LPG. Методика поверки», утвержденному ЗАО КИП «МЦЭ» 08.08.2017 г., для модуля СУГ; МИ 1864-88 «ГСИ. Колонки топливораздаточные. Методика поверки» для модуля ЖМТ.
Основные средства поверки:
- по документу МЦКЛ.0217.МП:
рабочий эталон единицы объема жидкости 2-го разряда по ГОСТ 8.510-2002 (мерники металлические 2-го разряда для сжиженных газов ММСГ-1, регистрационный номер 22482-07 в Федеральном информационном фонде по обеспечению единства измерений), с номинальной вместимостью мерника 10 дм , с пределами допускаемой относительной погрешности измерений доз сжиженного газа с учетом поправок по температуре и давлению ±0,1 %;
- по документу МИ 1864-88:
рабочие эталоны единицы объема жидкости 2 разряда по ГОСТ 8.510-2002, с номинальной вместимостью 2, 5, 10, 20, 50 дм , с пределами допускаемой относительной погрешности ±0,1 %.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и на места пломбировки, как показано на рисунках 3 - 6.
приведены в эксплуатационном документе.
ГОСТ 8.510-2002 ГСИ. Государственная поверочная схема для средств измерений объема и массы жидкости
ТУ 26.51.52-001-89246640-2017 Установки топливораздаточные «ШЕЛЬФ ...» Х КЕД-Х-Х-Х.../LPG. Технические условия
