Государственный реестр средств измерений

Твердомеры универсальные Duravision-20 G5, Duravision-200 G5, Duravision-250 G5, Duravision-30 G5, Duravision-300 G5, Duravision-350 G5, 68953-17

68953-17
Твердомеры универсальные Duravision-20 G5, Duravision-200 G5, Duravision-250 G5, Duravision-30 G5, Duravision-300 G5, Duravision-350 G5 (далее - твердомеры) предназначены для измерений твердости металлов и сплавов по шкалам Роквелла, Супер-Роквелла, Виккерса и Бринелля в соответствии с ГОСТ 9013-59, ГОСТ 22975-78, ГОСТ Р ИСО 6507-1-2007, ГОСТ 9012-59.
Карточка СИ
Номер в госреестре 68953-17
Наименование СИ Твердомеры универсальные
Обозначение типа СИ Duravision-20 G5, Duravision-200 G5, Duravision-250 G5, Duravision-30 G5, Duravision-300 G5, Duravision-350 G5
Изготовитель "EMCO-TEST PrufmaSchinen GmbH", Австрия
Год регистрации 2017
Срок свидетельства 23.10.2022
МПИ (интервал между поверками) 1 год
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Твердомеры универсальные Duravision-20 G5, Duravision-200 G5, Duravision-250 G5, Duravision-30 G5, Duravision-300 G5, Duravision-350 G5 (далее - твердомеры) предназначены для измерений твердости металлов и сплавов по шкалам Роквелла, Супер-Роквелла, Виккерса и Бринелля в соответствии с ГОСТ 9013-59, ГОСТ 22975-78, ГОСТ Р ИСО 6507-1-2007, ГОСТ 9012-59.

Описание

Принцип действия твердомеров основан:

-    для шкал Роквелла и Супер-Роквелла: на статическом вдавливании алмазного конусного или шарикового наконечников с последующим измерением глубины внедрения наконечника;

-    для шкал Виккерса: на статическом вдавливании наконечника - алмазной пирамиды Виккерса, с последующим измерением длин диагоналей восстановленного отпечатка;

-    для шкал Бринелля: на статическом вдавливании твёрдосплавного шарикового наконечника с последующим измерением диаметра окружности отпечатка.

Твердомеры представляют собой стационарные средства измерений, состоящие из устройства приложения нагрузки и измерительного блока.

Модели твердомеров отличаются диапазоном прикладываемых нагрузок, исполнением механизмов вертикального перемещения и перемещения /позиционирования в плоскости Х/Y рабочего столика и управляющими компьютерными системами.

Твердомеры DuraVision 20, DuraVision 200, DuraVision 30, DuraVision 300 комплектуются специализированным сенсорным дисплеем с встроенным процессором, который позволяет вводить исходные параметры измерений, отображает результаты измерений и позволяет архивировать и обрабатывать серии измерений. Твердомеры DuraVision 250, DuraVision 350 поставляются с вынесенным компьютером.

Твердомеры могут поставляться с автоматической револьверной головкой, которая обеспечивает установку в рабочее положение объектива или наконечника. На автоматическую револьверную головку могут одновременно устанавливаться до 6-ти наконечников или 6-ти объективов.

Испытательная нагрузка устанавливается на всех моделях автоматически, значение нагрузки задаётся с экрана сенсорного монитора или с компьютера.

Все модели твердомеров позволяют выполнять измерения по Виккерсу и Бринеллю в полуавтоматическом и автоматическом режиме, что обеспечивается автофокусировкой на поверхность измеряемого образца и программой обнаружения и измерения линейных параметров отпечатка и вычислением соответствующей твёрдости.

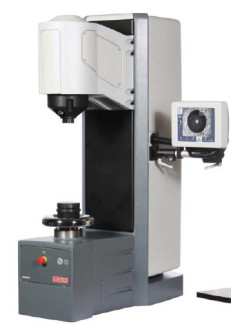

Внешний вид твердомеров с указанием мест нанесения знака утверждения типа и пломбирования приведён на рисунках 1 и 2.

Duravision-20 G5, Duravision-200 G5 Duravision-30 G5, Duravision-300 G5

Duravision-250 G5, Duravision-350 G5

Рисунок 1 - Внешний вид твердомеров

место нанесения знака утверждения

Программное обеспечение

Встроенное программное обеспечение твердомеров используется для управления их работой, а также для визуального отображения, хранения и статистической обработки результатов измерений.

Идентификационные данные (признаки) ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

ecos Work-flow Compact

Номер версии (идентификационный номер) ПО

не ниже v 2,5

Цифровой идентификатор ПО (контрольная сумма исполняемого кода)

-

Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014. Конструкция твердомеров исключает возможность несанкционированного влияния на ПО и измерительную информацию.

Технические характеристики

Испытательные нагрузки по шкалам Роквелла и Супер-Роквелла, а также пределы допускаемой относительной погрешности нагрузок приведены в таблице 2.

Таблица 2 - Метрологические характеристики испытательных нагрузок по шкалам Роквелла и Супер-Роквелла_

Шкалы твердости

Нагрузки, Н

Пределы допускаемой относительной погрешности, %

основная

предварительная

предварительной

нагрузки

основных

нагрузок

Шкала Роквелла

HRA

588,4

98,07

±2,0

±0,5

HRB

980,7

HRC

1471

Шкала Супер-Роквелла

HR15N, HR15T

147,1

29,42

±2,0

±0,66

HR30N, HR30T

294,2

HR45N, HR45T

441,3

Диапазоны измерений твердости по шкалам Роквелла и Супер-Роквелла и соответствующие им пределы допускаемой абсолютной погрешности твердомеров приведены в таблице 3.

Таблица 3 - Метрологические характеристики твердомеров по шкалам Роквелла и Супер-Роквелла

Шкалы твердости

Диапазон измерений

Пределы допускаемой абсолютной

твердости

погрешности твердомеров

Шкала Роквелла

HRA

от 50 HRA до 93 HRA

±1,2 HRA

HRB

от 25 HRB до 80 HRB

±3,0 HRB

от 80 HRB до 100 HRB

±2,0 HRB

HRC

от 20 HRC до 35 HRC

±2,0 HRC

от 35 HRC до 55 HRC

±1,5 HRC

от 55 HRC до 70 HRC

±1,0 HRC

Шкала Супер-Роквелла

HR15N

от 70 HR15N до 94 HR15N

±1,0 HR15N

HR30N

от 40 HR30N до 76 HR30N

±2,0 HR30N

от 76 HR30N до 86 HR30N

±1,0 HR30N

HR45N

от 40 HR45N до 78 HR45N

±2,0 HR45N

ШЛ5Т

от 67 ШЛ5Т до 93 HR15Т

±3,0 HR15N

HR30T

от 45 HR30T до 70 HR30T

±3,0 HR30T

от 70 HR30T до 82 HR30T

±2,0 HR30T

HR45T

от 10 HR45T до 72 HR45T

±3,0 HR45T

Испытательные нагрузки по шкалам Виккерса, а также пределы допустимого отклонения нагрузок приведены в таблице 4.

Модель твердомера

Испытательные нагрузки, Н

Пределы допустимого отклонения нагрузок, %

Duravision-20 G5 Duravision-200 G5 Duravision-250 G5

2,942; 0,490; 9,807; 19,61; 49,0; 98,07; 196,1; 294,02; 490,34; 980,67

±1,0

Duravision-30 G5 Duravision-300 G5 Duravision-350 G5

49,0; 98,07; 196,1; 294,02; 490,34; 980,67

Диапазоны измерений твердости, HV:

-    по шкале Виккерса HV0,3........................................................................от 50 до 1000;

-    для шкал HV0,5 - HV100.........................................................................от 50 до 1500.

Пределы допускаемых абсолютных погрешностей твердомеров по шкалам Виккерса

приведены в таблице 5.

Таблица 5 - Метрологические характеристики твердомеров по шкалам Виккерса

Обозначение шкалы твёрдости

Интервалы измерений твёрдости HV

от 50

до

125

от

125

до

175

от

175

до

225

от

225

до

275

от 275 до 325

от

325

до

375

от

375

до

425

от

425

до

475

от

475

до

525

Пределы допускаемой абсолютной погрешности твердомеров,

HV, (±)

HV0,3

4

7

10

14

18

23

28

34

40

HV0,5

3

7

10

13

15

19

24

27

30

HV1

3

6

8

10

12

14

16

20

25

HV2

3

5

6

8

9

12

16

18

20

HV5

3

5

6

8

9

11

12

14

15

HV10; HV20

3

5

6

8

9

11

12

14

15

HV30, HV50; HV100

3

5

6

6

6

7

8

9

10

Продолжение таблицы 5

Обозначение шкалы

Интервалы измерений твёрдости HV

твёрдости

от

от

от

от

от

от

от

от

от

от

525

575

625

675

725

775

825

875

925

1075

до

до

до

до

до

до

до

до

до

до

575

625

675

725

775

825

875

925

1075

1500

Пределы допускаемой абсолютной погрешности твердомеров,

HV, (±)

HV0,3

47

54

62

70

75

80

89

99

-

-

HV0,5

36

42

46

49

56

64

68

72

90

142

HV1

28

30

32

35

42

48

51

54

60

77

HV2

22

24

26

28

30

32

38

45

50

77

HV5

17

18

20

21

23

24

26

27

40

52

HV10; HV20

17

18

20

21

23

24

26

27

30

39

HV30, HV50 HV100

11

12

13

14

15

16

19

18

20

26

Примечание - Метрологические характеристики действительны для пяти измерений

Испытательные нагрузки, пределы допустимого отклонения испытательной нагрузки и диапазоны измерений твердости по шкалам Бринелля приведены в таблице 6.

Таблица 6 - Метрологические характеристики испытательных нагрузок по шкалам Бринелля

Модель

твердомера

Шкала

Бринелля

Нагрузка,

Н

Пределы допустимого отклонения нагрузки, %

Диапазон измерений твердости, HBW

Все модели

HBW 1/10

98,07

±1,0

от 32 до 200

HBW 1/30

294

от 95 до 650

HBW 2,5/62,5

613

от 32 до 218

HBW 2,5/187,5

1839

от 95 до 650

HBW 5/250

2452

от 32 до 218

Duravision-30 G5 Duravision-300 G5 Duravision-350 G5

HBW 5/750

7355

от 95 до 650

HBW 10/500

4903

от 16 до 100

HBW 10/1000

9807

от 32 до 218

HBW 10/1500

14710

от 48 до 222

HBW 10/3000

29420

от 95 до 650

Пределы допускаемых абсолютных погрешностей твердомеров по шкалам Бринелля приведены в таблице 7.

Таблица 7 - Метрологические характеристики твердомеров по шкалам Бринелля

Обозначение шкал измерения твёрдости

Интервалы измерения твёрдости, НВ, HBW

30±20

75±25

125±25

175±25

225±25

275±25

Пределы допускаемых абсолютных погрешностей твердомеров, НВ, HBW, (±)

HBW 10/500

1,5

3,0

-

-

-

-

HBW 1/10; HBW 2,5/62,5; HBW 5/250; HBW 10/1000; HBW 10/1500

1,5

3,0

4,5

6,0

7,5

HBW 1/30; HBW 2,5/187,5; HBW 5/750, HBW 10/3000

-

3,0

4,5

6,0

7,5

9,0

Продолжение таблицы 7

Обозначение шкал измерения твёрдости

Интервалы измерения твёрдости, НВ, HBW

325±25

375±25

425±25

500±50

600±50

Пределы допускаемых абсолют твердомеров, НВ, H

ных погрешностей BW, (±)

HBW 1/30; HBW 2,5/187,5; HBW 5/750, HBW 10/3000

10,5

12,0

13,5

16,5

19,5

Наименование характеристики

Значение характеристики

Рабочие условия эксплуатации:

-температура окружающего воздуха, °С

- относительная влажность окружающего воздуха, %, не более

от +10 до +35 80

Параметры электропитания:

-    напряжение переменного тока, В

-    частота переменного тока, Гц

220±22

50±0,5

Габаритные размеры (длинахширинахвысота), мм, не более:

-    DuraVision 20 G5, DuraVision 30 G5

-    DuraVision 200 G5, DuraVision 300 G5

-    DuraVision 250 G5, DuraVision 350 G5

830х380х1400

830х380х1400

1050х900х1370

Масса, кг, не более:

-    DuraVision 20 G5, DuraVision 30 G5

-    DuraVision 200 G5, DuraVision 300 G5

-    DuraVision 250 G5, DuraVision 350 G5

420

450

550

Знак утверждения типа

наносится на корпус твердомера в виде наклеиваемой пленки и на титульный лист руководства по эксплуатации типографским или иным способом.

Комплектность

Комплект поставки твердомеров приведен в таблице 9.

Таблица 9 - Комплектность твердомеров

Наименование

Обозначение

Количество, шт.

Твердомер Duravision-20 G5, или Duravision-200 G5, или Duravision-250 G5, или Duravision-30 G5, или Duravision-300 G5, или Duravision-350 G5

1

Сменные части

1

Принадлежности

1

Руководство по эксплуатации

Duravision-20/30 G5, 200/300 G5, 250/350 G5 - 01 РЭ

1

Методика поверки

Duravision-20/30 G5, 200/300 G5, 250/350 G5- 01 МП

1

Поверка

осуществляется по документу Duravision-20/30 G5, 200/300 G5, 250/350 G5- 01 МП «Инструкция. Твердомеры универсальные Duravision-20 G5, Duravision-200 G5, Duravision-250 G5, Duravision-30 G5, Duravision-300 G5, Duravision-350 G5. Методика поверки», утверждённому ФГУП «ВНИИФТРИ» 03.08.2017 г.

Основные средства поверки - эталонные меры твёрдости с метрологическими характеристиками 2 разряда по ГОСТ 9031-75 со значениями:

-    (25±5) HRC; (45±5) HRC; (65±5) HRC; (90±10) HRb; (83±3) HRА;

-    (92±2) HR15N; (45±5) HR30N; (80±4) HR30N; (49±6) HR45N; (50±5) HR30Т; (76±6) HR30Т.

-    (450±75) HV; (800±50) HV;

-    (100±25) HBW; (200±50) HBW; (400±50) HBW.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых твердомеров с требуемой точностью.

Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска поверительного клейма.

Сведения о методах измерений

приведены в эксплуатационной документации.

Нормативные документы

ГОСТ 23677-79 «Твердомеры для металлов. Общие технические требования».

ГОСТ Р ИСО 6507-1-2007 «Металлы и сплавы. Измерение твёрдости по Виккерсу. Часть 1 Метод измерения».

ГОСТ 8.063-2012 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений твёрдости металлов и сплавов по шкалам Виккерса».

ГОСТ 9012-59 «Металлы. Метод измерения твёрдости по Бринеллю».

ГОСТ 8.062-85 «Государственная система обеспечения единства измерений. Государственная специальный эталон и государственная поверочная схема для средств измерений твёрдости по шкалам Бринелля».

ГОСТ 9013-59 «Металлы и сплавы. Метод измерения твёрдости по Роквеллу. Шкалы А, В, С».

ГОСТ 22975-78 «Металлы и сплавы. Метод измерения твёрдости по Роквеллу при малых нагрузках (по Супер-Роквеллу)»

ГОСТ 8.064-94 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений твёрдости по шкалам Роквелла и Супер Роквелла».

Техническая документация фирмы-изготовителя

68953-17
Номер в ГРСИ РФ:
68953-17
Производитель / заявитель:
"EMCO-TEST PrufmaSchinen GmbH", Австрия
Год регистрации:
2017
Cрок действия реестра:
23.10.2022
Похожие СИ
84535-22
84535-22
2022
"KB Prüftechnik GmbH", Германия
Срок действия реестра: 31.01.2027
84983-22
84983-22
2022
"ATM Qness GmbH", Австрия
Срок действия реестра: 25.03.2027
85094-22
85094-22
2022
Общество с ограниченной ответственностью Восток - 7 (ООО "Восток-7"), г. Москва
Срок действия реестра: 04.04.2027
85145-22
85145-22
2022
"Struers ApS", Дания
Срок действия реестра: 06.04.2027
85481-22
85481-22
2022
"INNOVATEST Europe BV", Нидерланды
Срок действия реестра: 04.05.2027
85658-22
85658-22
2022
Общество с ограниченной ответственностью "Метротест" (ООО "Метротест"), Республика Башкортостан, г. Нефтекамск
Срок действия реестра: 26.05.2027
85657-22
85657-22
2022
EASYDUR SRL, Италия
Срок действия реестра: 26.05.2027
85740-22
85740-22
2022
Общество с ограниченной ответственностью "Метротест" (ООО "Метротест"), Республика Башкортостан, г. Нефтекамск
Срок действия реестра: 02.06.2027
85847-22
85847-22
2022
Общество с ограниченной ответственностью "Метротест" (ООО "Метротест"), Республика Башкортостан, г. Нефтекамск
Срок действия реестра: 09.06.2027
85992-22
85992-22
2022
"ATM Qness GmbH", Австрия
Срок действия реестра: 01.07.2027
