| Номер в госреестре | 68961-17 |
| Наименование СИ | Калибраторы времени отключения УЗО |
| Обозначение типа СИ | ERS-2 |
| Изготовитель | "Sonel S.A.", Польша |
| Год регистрации | 2017 |
| Срок свидетельства | 23.10.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Калибраторы времени отключения УЗО ERS-2 (далее по тексту - калибраторы) предназначены для воспроизведений интервалов времени отключения устройств защитного отключения (УЗО).
Принцип действия калибраторов времени отключения УЗО ERS-2 заключается в реализации функции реле времени. При этом отсчет времени в калибраторе запускается при подаче на его управляющий вход дифференциального тока силой 100 мА, генерируемого поверяемым измерителем, а прекращается в тот момент, когда измеренное калибратором время будет равно установке времени отключения УЗО. В этот же момент калибратор, имитируя отключение УЗО, размыкает контакты в цепи протекания дифференциального тока и поверяемый измеритель выводит на свой дисплей собственный результат счета времени отключения УЗО, при этом погрешность счета определяется как разность между показанием поверяемого измерителя и уставкой времени калибратора.
Калибраторы применяются как эталонное средство измерений для поверки измерителей параметров УЗО серий MRP; MIE; MPI.
Калибратор представляет собой настольный лабораторный прибор. Дисплей на передней панели калибратора служит для отображения текущих режимов работы калибратора и установленных значений времени срабатывания. На передней панели также расположены органы управления и индикации: кнопка выбора автоматического режима работы калибратора (при активации этого режима светится индикатор рядом с кнопкой); кнопка включения/ выключения питания калибратора; кнопки набора значения времени срабатывания; кнопка удаления значения времени срабатывания, набранного в ручном режиме; кнопка перехода в ручной режим набора времени срабатывания; кнопка активации калибратора для выполнения измерений (после ее нажатия светится индикатор рядом с этой кнопкой). Розетка трехполюсная служит для подключения измерительного кабеля с маркировкой W1, W2, W3.
На тыльной панели калибратора расположены разъем для подключения сетевого кабеля питания, разъем GATE для подключения при поверке калибратора к частотомеру, работающему в режиме измерения длительности, или к осциллографу, а также находятся три гнезда для плавких предохранителей.
Калибраторы могут использоваться без предварительного прогрева.

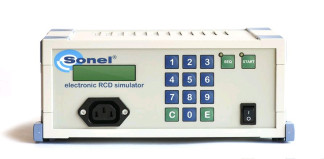

Внешний вид калибраторов, места пломбирования и нанесения знака поверки представлены на рисунке 1.
Рисунок 1 - Внешний вид калибраторов, места пломбирования и нанесения знака поверки
Управление режимами работы и настройками калибраторов осуществляется с помощью встроенного программного обеспечения (далее - ПО), которое установлено в защищённую от записи память микроконтроллера, что исключает возможность его несанкционированных настройки и вмешательства, приводящим к искажению результатов измерений.
Таблица 1 - Характеристики встроенного ПО калибраторов
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | ERS-2 |
| Номер версии (идентификационный номер ПО) | не ниже 2.2 |
| Цифровой идентификатор ПО | 0х1А47 |
Уровень защиты от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.
Основные метрологические и технические характеристики калибраторов представлены в таблице 2.
Таблица 2 - Основные метрологические и технические характеристики калибраторов
| Наименование характеристики | Значение |
| Устанавливаемые автоматически интервалы времени, мс | 10; 20; 40; 180; 490 |
| Диапазон устанавливаемых интервалов времени в ручном режиме, мс | от 10 до 900 |
| Пределы допускаемой абсолютной погрешности установки интервалов времени, мс: - в диапазоне от 10 до 190 мс - в диапазоне от 200 до 900 мс | +(0,002-* + 0,2)1) +(0,005-* + 0,2)1) |
| Класс защиты по ГОСТ IEC 61010-1-2014 | II |
| Категория безопасности по ГОСТ IEC 61010-1-2014 | II 300В |
| Степень защиты корпуса по ГОСТ 14254-2015 | IP40 |
| Наименование характеристики | Значение |
| Параметры сети питания переменного тока: - напряжение переменного тока, В - частота переменного тока, Гц | от 198 до 242 от 49 до 51 |
| Потребляемая мощность, В А, не более | 50 |
| Габаритные размеры (длинахширинахвысота), мм, не более | 252х212х102 |
| Масса, кг, не более | 1,29 |
| Рабочие условия измерений: - температура окружающей среды, °С - влажность, % - атмосферное давление, кПа | от +10 до +40 от 30 до 90 от 60 до 106 |
| Средняя наработка на отказ, ч, не менее | 45 000 |
| Средний срок службы, лет, не менее | 15 |
| Примечание - 1) - t -устанавливаемый интервал времени, мс | |
наносят на тыльную панель калибраторов методом трафаретной печати и на титульный лист руководства по эксплуатации типографским способом.
Стандартный комплект поставки калибраторов соответствует таблице 3.
Таблица 3 - Стандартный комплект поставки калибраторов
| Наименование | Количество | Примечание |
| Калибратор времени отключения УЗО ERS-2 | 1 шт. | - |
| Кабель питания 220 В | 1 шт. | - |
| Измерительный кабель с маркировкой W1 | 1 шт. | Для поверки измерителей серии MRP или MIF. |
| Измерительный кабель с маркировкой W2 | 1 шт. | Для поверки измерителей серии MRP или MIF |
| Измерительный кабель с маркировкой W3 | 1 шт. | Для поверки измерителей серии MPI |
| Руководство по эксплуатации | 1 экз. | - |
| Методика поверки | 1 экз. | - |
осуществляется по документу ERS-2-17 МП «Калибраторы времени отключения УЗО ERS-2. Методика поверки», утвержденному ООО «ИЦРМ» 02.08.2017 г.
Основные средства поверки представлены в таблице 4.
Таблица 4 - Основные средства поверки
| Наименование средства измерения | Регистрационный номер в Федеральном информационном фонде |
| Частотомер электронно-счетный вычислительный Ч3-64 | 9135-83 |
| Измеритель напряжения прикосновения и параметров устройств защитного отключения MRP-201 | 31967-11 |
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на корпус калибратора или в свидетельство о поверке.
приведены в эксплуатационном документе.
Техническая документация фирмы «Sonel S.A.», Польша
| Зарегистрировано поверок | 131 |
| Поверителей | 16 |
| Актуальность данных | 21.11.2024 |
