| Номер в госреестре | 68965-17 |
| Наименование СИ | Хроматографы газовые лабораторные |
| Обозначение типа СИ | МАЭСТРО ГХ |
| Изготовитель | ООО "ИНТЕРЛАБ", г. Москва |
| Год регистрации | 2017 |
| Срок свидетельства | 23.10.2027 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Хроматографы газовые лабораторные МАЭСТРО ГХ (далее - хроматографы) предназначены для измерения содержания компонентов, входящих в состав анализируемых проб веществ и материалов.
Принцип действия хроматографов основан на разделении компонентов пробы при её прохождении в потоке газа-носителя через хроматографическую колонку и регистрации с помощью детектора аналитического сигнала от компонента.
Конструктивно хроматографы представляют собой модульные изделия, состоящие из основного блока, включающего термостат с детекторами и колонками, устройства ввода проб, блока контроля газовых потоков и внешнего компьютера.
На передней панели хроматографов имеется панель управления и дисплей.
В хроматографах могут быть использованы как насадочные, так и капиллярные колонки. Хроматограф может быть укомплектован одним или двумя детекторами:
- пламенно-ионизационный детектор (ПИД);
- детектор по теплопроводности (ДТП);
- термоионный детектор (ТИД);
- электронозахватный детектор (ЭЗД);
- пламенно-фотометрический детектор (ПФД);
- масс-селективный детектор (МСД).
В хроматографе устанавливаются одно или два устройства ввода проб:
- устройство для ввода проб с делением или без деления потока;
- устройство для ввода проб в набивные колонки.
В зависимости от типа, количества установленных детекторов и устройства ввода пробы хроматографы выпускаются в 63 исполнениях.

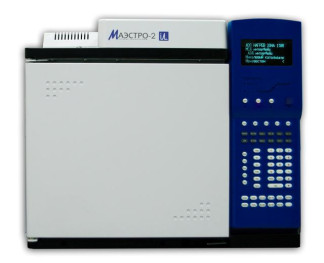

Внешний вид хроматографов, с указанием мест нанесения знака утверждения типа и пломбирования, приведен на рисунках 1 и 2.
Хроматографы оснащены автономным программным обеспечением ПО «Clarity» или ПО «Маэстро», которое управляет работой хроматографа, отображает результат измерений.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение | |
| Идентификационное наименование ПО | Clarity | Маэстро |
| Номер версии (идентификационный номер) ПО | 7.1 и выше | 1.0 и выше |
Метрологически значимая часть ПО выполняет следующие функции: управление хроматографом; передача данных; настройка режимов работы хроматографа; получение хроматограмм; обработка и хранение результатов измерений; построение градуировочных графиков; проведение диагностических проверок хроматографа и отдельных его блоков.
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014. Влияние ПО на метрологические характеристики учтено при их нормировании.
Метрологические характеристики приведены в таблицах 2 - 6.
Таблица 2 - Предел детектирования и предельное допускаемое значение относительного изменения выходного сигнала за цикл измерений 8 часов (для детекторов ДТП, ПИД, ТИД, ЭЗД, ПФД)_
| Детектор | Предел детектирования, не более | Контрольное вещество | Предельное допускаемое значение относительного изменения выходного сигнала за цикл измерений 8 часов (по площадям пиков), % |
| ДТП | 8 10-10 г/см3 | Г ексадекан Пропан1 | 3 |
| ПИД | 110-13 гС/с | Г ексадекан Пропан1 | 3 |
| ТИД | 210-13 гР/с | Фенитротион | 5 |
| ЭЗД | 2-10'14 г/с | Линдан | 5 |
| ПФД | 4,510-14 гР/c по фосфору | Фенитротион Сероводород1 | 10 |
| 3 10-12 rS/c по сере |
Таблица 3 - Соотношение сигнал/шум и предельное допускаемое значение относительного изменения выходного сигнала за цикл измерений 8 часов (для детектора МСД)_
| Детектор | Контрольное вещество | Соотношение сигнал/шум | Предельное допускаемое значение относительного изменения выходного сигнала за цикл измерений 8 часов (по площадям пиков), % |
| МСД | Г ексахлорбензол (0,01 мкг/см3) | 150:1 (по m\z 283,8) | 5 |
При вводе пробы с помощью газового крана или газоплотного шприца.
| Детектор | Уровень флуктуационных шумов нулевого сигнала, не более |
| ДТП | 5,010-6 В |
| ПИД | 110-13 А |
| эзд | 0,2 Гц |
| ТИД | 5,010-14 А |
| ПФД | 0,75 10-9 А |
| МСД | - |
Таблица 5 - ОСКО выходного сигнала (в зависимости от детектора)
| Значение ОСКО выходного сигнала, %, не более | ||||
| Детектор | Автоматическое дозирование пробы | Ручное дозирование пробы | ||
| По времени | По площадям | По времени | По площадям | |
| удерживания | пиков | удерживания | пиков | |
| ДТП | 0,02 | 2 | 0,1 | 3 |
| ПИД | 0,02 | 2 | 0,1 | 3 |
| ЭЗД | 0,07 | 3 | 0,3 | 5 |
| ТИД | 0,04 | 3 | 0,2 | 5 |
| ПФД | 0,3 | 6 | 0,4 | 8 |
| МСД | 0,08 | 4 | 0,1 | 6 |
Таблица 6 - Диапазон массовых чисел и инструментальный предел детектирования по октафторнафталину для детекторов МСД_
| Наименование характеристики | Значение |
| Диапазон массовых чисел, а.е.м. | от 1 до 1200 |
| Инструментальный предел детектирования по октафторнафталину, г, не более | 1 10-14 |
Технические характеристики приведены в таблице 7.
Таблица 7 - Технические характеристики
| Наименование характеристики | Значение |
| Диапазон температур термостата колонок, °С | от (t + 8) до +425, где t - температура окружающего воздуха, °С |
| Диапазон расхода газа-носителя в устройстве для ввода проб, см3/мин | от 0 до 200 |
| Время выхода на режим, мин, не более | 60 |
| Напряжение сети, В | 220±22 |
| Потребляемая мощность, В А, не более | 2950 |
| Г абаритные размеры (ДхШхВ), мм, не более | 545x490x525 |
| Масса, кг, не более | 50 |
| Рабочие условия эксплуатации: о/~' температура окружающего воздуха, С относительная влажность окружающего воздуха при температуре +25 °С, %, не более атмосферное давление, кПа | от +10 до +35 80 от 84,0 до 106,7 |
наносится на титульный лист руководства по эксплуатации методом компьютерной графики и на переднюю панель корпуса хроматографа в виде наклейки.
Комплект поставки определяется заказом и отражается в спецификации.
Основной комплект поставки представлен в таблице 8.
Таблица 8 - Комплект поставки
| Наименование/тип | Количество |
| Хроматограф газовый лабораторный МАЭСТРО ГХ | 1 шт. |
| Программное обеспечение «Clarity» или «Маэстро» на диске | 1 шт. |
| Руководство по эксплуатации | 1 экз. |
| Паспорт | 1 экз. |
| Методика поверки МП-671-1743-2017 | 1 экз. |
осуществляется по документу МП-671-1743-2017 «Инструкция. Хроматографы газовые лабораторные МАЭСТРО ГХ. Методика поверки», утвержденному ФГУП «ВНИИФТРИ» 19 июля 2017 г.
Основные средства поверки:
- стандартный образец состава гексадекана (регистрационный номер 7289-96);
- стандартный образец состава пестицида фенитротиона (регистрационный номер 7415-97);
- стандартный образец состава линдана (регистрационный номер 8890-2007);
- стандартные образцы - газовые смеси состава: пропан/гелий (регистрационный номер 10262-2013); сероводород/азот (регистрационный номер 10328-2013).
- Весы электронные ВСЛ-200/0,1А класс точности специальный по ГОСТ 24104-01 (регистрационный номер 25390-08).
- Секундомер электронный Интеграл С-01 (регистрационный номер 44154-16). Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых хроматографов с требуемой точностью.
Знак поверки представляет собой наклейку и наносится на свидетельство о поверке методом наклеивания.
приведены в эксплуатационном документе.
ГОСТ 26703-93 «Хроматографы аналитические газовые. Общие технические требования и методы испытаний»
Хроматограф газовый лабораторный МАЭСТРО ГХ. Технические условия ТУ 9443-001-14267540-2017
