| Номер в госреестре | 68966-17 |
| Наименование СИ | Прессы гидравлические |
| Обозначение типа СИ | МП-1000 Щелкунчик |
| Изготовитель | ООО "ТПК ВНИИР", г.Москва |
| Год регистрации | 2017 |
| Срок свидетельства | 23.10.2022 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |

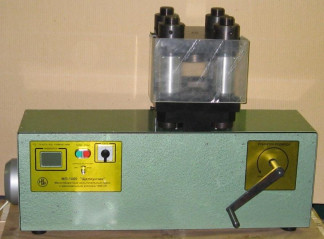

Прессы гидравлические МП-1000 «Щелкунчик» (далее - прессы) предназначены для измерений силы при проведении механических испытаний образцов бетонов на сжатие.
Принцип действия прессов основан на преобразовании давления в гидроцилиндре, пропорционального измеряемой силе, в электрический сигнал с последующей его обработкой.
Прессы состоят из нагружающего устройства с плунжерным гидроцилиндром, насосной установки, системы быстрого подвода и системы управления, которые обеспечивают измерения силы при сжатии образцов испытуемых материалов. Система быстрого подвода состоит из одноцилиндрового насоса с ручным приводом и предназначена для быстрого перемещения плунжера. Система управления состоит из силоизмерителя, датчиков концевых, блока обработки и индикации с программным обеспечением для обработки измерительной информации, управления нагружающим устройством и вывода результатов измерений на жидкокристаллический индикатор.
Системы управления и быстрого подвода размещены в едином корпусе на котором установлено нагружающее устройство.
Корпус пресса опирается на виброопоры.
Рисунок 2 - Схема пломбирования от несанкционированного доступа
В прессах имеется встроенное программное обеспечение (далее - ПО) реализующее следующие функции: сбор, обработку и представление измерительной информации.
Идентификационные данные (признаки) программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные (признаки) программного обеспечения
| Идентификационные данные (признаки) | Значения |
| Идентификационное наименование ПО | Schel.hex |
| Номер версии (идентификационный номер) ПО* | вер. 1.2 |
| Цифровой идентификатор ПО | 797F h (CRC 16) |
| * Номер версии (идентификационный номер) ПО не ниже указанного. | |
Идентификация программы: после включения на экране отображается версия программного обеспечения, и пресс переходит в рабочий режим.
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню высокий по Р 50.2.077-2014. Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.
Влияние программного обеспечения на метрологические характеристики учтено при нормировании метрологических характеристик.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений силы, кН | от 50 до 1000 |
| Пределы допускаемой относительной погрешности измерений силы при прямом ходе, %: - в диапазоне измерений от 50 до 100 кН включ. - в диапазоне измерений от 100 до 1000 кН включ. | ±5 ±1 |
| Наименование характеристики | Значение |
| Длина рабочего пространства, мм, не менее | 107 |
| Ширина рабочего пространства, мм, не менее | 107 |
| Высота рабочего пространства, мм, не менее | 104 |
| Г абаритные размеры (длина; ширина; высота), мм, не более | 950; 700; 450 |
| Масса, кг, не более | 195 |
| Диапазон рабочих температур, оС | от + 15 до + 35 |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | от 205 до 240 от 49 до 51 |
| Потребляемая мощность, Вт, не более | 600 |
| Вероятность безотказной работы за 1000 ч | 0,8 |
| Средний срок службы, лет | 5 |
наносится на табличку на передней панели корпуса пресса методом фотохимпечатания и на титульный лист руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Пресс гидравлический МП-1000 «Щелкунчик» | 1 шт. | |
| Руководство по эксплуатации | 1 экз. | |
| Методика поверки | МП 2301-295-2017 | 1 экз. |
осуществляется по документу МП 2301-295-2017 «Прессы гидравлические МП-1000 «Щелкунчик». Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 20.07.2017 г. Основные средства поверки:
- Динамометры 2-го разряда по ГОСТ 8.640-2014, пределы допускаемых значений доверительных границ относительной погрешности 5 = 0,24 %
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на корпус пресса.
приведены в эксплуатационном документе.
ГОСТ 28840-90 Машины для испытания материалов на растяжение, сжатие, изгиб. Общие технические требования
ГОСТ 8.640-2014 ГСИ. Государственная поверочная схема для средств измерений силы ТУ 4271-032-17690167-2017 Прессы гидравлические МП-1000 «Щелкунчик». Технические условия
