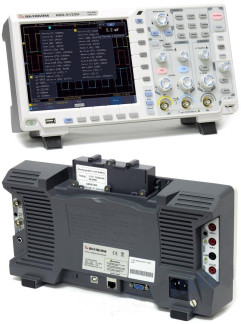

Осциллографы цифровые ADS-6062Н, ADS-6122, ADS-6122H, ADS-6142H, ADS-6222, ADS-6222H, ADS-6322, 68969-17

Наименование характеристики

Значение

Количество каналов

2

Диапазон установки коэффициентов отклонения

от 1 мВ/дел до 10 В/дел с шагом 1-2-5

Пределы допускаемой основной относительной погрешности коэффициентов отклонения при коэффициенте деления пробника 1Х (1:1), %:

-    для коэффициента отклонения 1 мВ/дел и разрядности АЦП 8 и 12 бит;

-    для коэффициента отклонения 2 мВ/дел и разрядности АЦП 8 и 12 бит;

-    для коэффициента отклонения свыше 2 мВ/дел и разрядности АЦП 8 бит;

-    для коэффициента отклонения свыше 2 мВ/дел и разрядности АЦП 12 бит;

-    для всех коэффициентов отклонения и разрядности АЦП 14 бит

±3

±2

±2

±1,5

не нормируются

Пределы допускаемой дополнительной погрешности коэффициентов отклонения всех моделей осциллографов от изменения температуры окружающей среды на 1 °С в диапазоне рабочих температур, в долях от пределов допускаемой основной погрешности:

-    для разрядности АЦП 8 бит;

-    для разрядности АЦП 12 бит.

0,1

0,05

Полоса пропускания (±3 дБ) для моделей, МГц:

-    для всех моделей при коэффициентах отклонения 1 и 2 мВ/дел;

-    ADS-6062H (для разрядности АЦП 8 и 12 бит);

-    ADS-6122, ADS-6122H, ADS-6142H (для разрядности АЦП 8 и 12 бит);

-    ADS-6142H, ADS-6222H (для разрядности АЦП 14 бит); -ADS-6222, ADS-6222H (для разрядности АЦП 8 бит); -ADS-6222H (для разрядности АЦП 12 бит);

-    ADS-6322

не нормируется 60

100

25

200

150

300

Время нарастания переходной характеристики для моделей, нс, не более:

-    для всех моделей при коэффициентах отклонения 1 и 2 мВ/дел;

-    ADS-6062H (для разрядности АЦП 8 и 12 бит);

-    ADS-6122, ADS-6122H, ADS-6142H (для разрядности АЦП 8 и 12 бит);

-    ADS-6142H, ADS-6222H (для разрядности АЦП 14 бит);

-    ADS-6222, ADS-6222H (для разрядности АЦП 8 бит);

-    ADS-6222H (для разрядности АЦП 12 бит);

-    ADS-6322

не нормируется 5,8

3.5 30

2.5

3.5 1,2

Диапазон установки коэффициента развертки, для моделей:

-    ADS-6142H, ADS-6222H (для разрядности АЦП 14 бит);

-    ADS-6062H, ADS-6122, ADS-6122H, ADS-6142H, ADS-6222H (для разрядности АЦП 12 бит);

-    ADS-6142H, ADS-6222, ADS-6222H (для разрядности АЦП 8 бит), ADS-6322

от 5 нс/дел до 1000 с/дел с шагом 1-2-5 от 2 нс/дел до 1000 с/дел с шагом 1-2-5 от 1 нс/дел до 1000 с/дел с шагом 1-2-5

Пределы допускаемой относительной погрешности коэффициента развертки, %

±0,5

Наименование характеристики

Значение

Входной импеданс каждого из каналов вертикального отклонения, для моделей:

-    ADS-6062H, ADS-6122, ADS-6122H;

-    ADS-6142H, ADS-6222, ADS-6222H, ADS-6322

Rsk=1 МОм ±2 %, Свх=(15±5) пФ Rsk=1 МОм ±2 %/50 Ом ±2 %, Свх=(15±5) пФ

Разрядность АЦП, бит, для моделей:

-    ADS-6122, ADS-6222, ADS-6322;

-    ADS-6062H, ADS-6122H;

-    ADS-6142H, ADS-6222H

8,

8, 12 8, 12, 14

Максимальная частота дискретизации для моделей, ГГ ц:

-    ADS-6062H, ADS-6122H:

-    для разрядности АЦП 8 бит;

-    для разрядности АЦП 12 бит;

-    ADS-6122;

-    ADS-6222;

-    ADS-6142H, ADS-6222H:

-    для разрядности АЦП 8 бит;

-    для разрядности АЦП 12 бит;

-    для разрядности АЦП 14 бит;

-    ADS-6322

1 (0,5 - при работе 2 каналов) 0,5 (0,5 - при работе 2 каналов)

1    (0,5 - при работе 2 каналов)

2    (1 - при работе 2 каналов)

1 (1 - при работе 2 каналов) 0,5 (0,5 - при работе 2 каналов) 0,1 (0,1 - при работе 2 каналов) 2,5 (1,25 - при работе 2 каналов)

Максимальная длина записи отсчетов в память

40 • 106 (20 106 - при работе 2 каналов)

Режимы запуска развёртки

автоколебательный «Авто», ждущий «Ждущий», однократный «Одиноч»

Диапазон задержки сигнала запуска

от 100 нс до 10 с

Диапазон установки уровня запуска

внутренний ±5 делений, внешний ±2 В

Дисплей

-    стандартная комплектация;

-    комплектация с опцией ADS-6000TDS

TFT, 203 мм, 800х600 точек, 65536 цветов

IPS, 203 мм, 1024x768 точек, 65536 цветов, сенсорный

Время установления рабочего режима, мин

30

Наименование характеристики

Значение

Параметры дополнительных опций:

-    встроенный мультиметр (ADS-6000DMM);

-    встроенный генератор (ADS-6000FG1);

-    встроенный генератор (ADS-6000FG51);

3% разряда, основные режимы работы:

напряжения постоянного тока от 1 мВ до 1000 В;

напряжения переменного тока (40 - 400) Г ц от 1 В до 750 В; силы постоянного тока от 1 мА до 10 А;

силы переменного тока (40 - 400) Гц от 10 мА до 10 А; электрического сопротивления от 10 Ом до 40 МОм; электрической емкости от 10 нФ до 100 мкФ;

1 канал, частота от 10 мкГц до 25 МГц;

1 канал, частота от 10 мкГ ц до 50 МГ ц;

-    встроенный генератор (ADS-6000FG2);

-    встроенный генератор (ADS-6000FG52);

-    сенсорный дисплей (ADS-6000TDS);

-    выходы VGA и AV (ADS-6000VGA);

- аккумулятор (XDS батарея)

2 канала, частота от 10 мкГц до 25 МГц;

2 канала, частота от 10 мкГц до 50 МГц;

IPS дисплей 203 мм, 1024x768 точек; VGA и AV выходы на задней панели прибора;

Аккумулятор 3,7 В; DC

Параметры электрического питания:

-    от сети переменного тока:

-    напряжение переменного тока, В;

-    частота переменного тока, Гц

-    от аккумулятора (опция):

-    напряжение постоянного тока, В

от 100 до 240 50

3,7

Нормальные условия измерений:

-    температура окружающей среды, °С

-    относительная влажность, %

от 15 до 25 до 80 при 25 °С

Условия эксплуатации:

-    температура окружающей среды, °С

-    относительная влажность, %

от 0 до 40 до 80 при 25 °С

Габаритные размеры, мм, не более:

-    высота

-    ширина

-    длина

177

95

340

Масса, кг, не более

2,6

Наименование

Обозначение

Количество

Осциллограф

1 шт.

Сетевой кабель питания

1 шт.

Пробник осциллографа

2 шт.

USB-кабель

1 шт.

Руководство по эксплуатации

1 экз.

Методика поверки

МП 06/002-17

1 экз.

Упаковочная тара

1 шт.
