Государственный реестр средств измерений

Преобразователи напряжения измерительные цифро-аналоговые модульные NI PXIe-6738, NI PXIe-6739, 68973-17

68973-17
Преобразователи напряжения измерительные цифро-аналоговые модульные NI PXIe-6738, NI PXIe-6739 (далее - модули) предназначены для воспроизведения мгновенных значений напряжения в электрических цепях.
Карточка СИ
Номер в госреестре 68973-17
Наименование СИ Преобразователи напряжения измерительные цифро-аналоговые модульные
Обозначение типа СИ NI PXIe-6738, NI PXIe-6739
Изготовитель Компания "National Instruments Corporation", США; Компания "National Instruments Corporation", Венгрия; Компания "National Instruments Malaysia Sdn. Bhd.", Малайзия
Год регистрации 2017
Срок свидетельства 23.10.2022
МПИ (интервал между поверками) 1 год
Описание типа скачать
Методика поверки скачать

Назначение

Преобразователи напряжения измерительные цифро-аналоговые модульные NI PXIe-6738, NI PXIe-6739 (далее - модули) предназначены для воспроизведения мгновенных значений напряжения в электрических цепях.

Описание

Принцип действия основан на цифро-аналоговом преобразовании цифрового кода в аналоговый сигнал мгновенных значений напряжения. Синхронизация каналов аналогового вывода осуществляется от общего тактового генератора. Модули имеют также каналы цифрового входа/выхода, каналы таймеров и триггеров. Модуль NI PXIe-6738 содержит 32 канала аналогового вывода напряжения, модуль NI PXIe-6739 - 64 канала. Каналы аналогового выхода сгруппированы в блоки из 4 каналов, каждый из блоков имеет общий цифро-аналоговый преобразователь с разрешением 16 бит.

Вывод аналогового сигнала осуществляется на разъемы передней панели. Управление модулями осуществляется по шине PXI Express (PXIe).

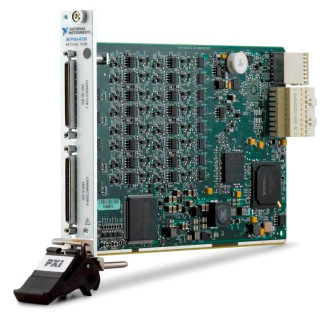

Конструкция модулей представляет собой плату, на которой имеются панель с разъемами для присоединения сигнальных кабелей и разъем интерфейса PXIe. Модули устанавливаются в слот PXIe базового блока (шасси). На плате и панелях модулей отсутствуют элементы регулировки и подстройки, доступные пользователю. Общий вид модулей показан на рисунке 1.

Программное обеспечение

Программное обеспечение (драйвер “NI-DAQmx”) служит для управления режимами, задания параметров и функций выхода напряжения. Драйвер устанавливается на внешний контроллер с шиной PXIe в базовом блоке (шасси).

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «низкий» по Р 50.2.077-2014 (класс риска “A” по WELMEC 7.2).

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование

NI-DAQmx

Номер версии (идентификационный номер)

15.1.1 и выше

Технические характеристики

представлены в таблицах 2 и 3.

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Максимальная частота дискретизации, Гц

на 1 канал в каждой группе из 4 каналов

МО6

на все каналы модуля

3,5 Ю5

Выходное сопротивление, Ом

0,2

Диапазон воспроизведения напряжения, В

±10

Пределы допускаемой абсолютной погрешности воспроизведения постоянного напряжения, В

±(1,31-104-U + 0,00163) 1,2)

Максимальная сила тока в нагрузке, мА

10

1)    U - числовое значение напряжения в вольтах.

2)    С автоподстройкой (Self-Calibrate) в пределах ±1 оС от температуры автоподстройки и в пределах ±10 оС от температуры последней подстройки по внешнему эталону.

Таблица 3 - Основные технические характеристики

Тип выходного разъема

68-pin VHDCI (NI PXIe-6739 - 2 шт.)

Потребляемая мощность от шасси PXIe, Вт, не более

N1 PXIe-6738

17

N1 PXIe-6739

24

Габаритные размеры, мм

глубина

216

толщина

20

высота

130

Масса, г, не более

N1 PXIe-6738

164

N1 PXIe-6739

173

Рабочие условия применения

температура окружающего воздуха, °С относительная влажность воздуха, %

от 0 до 55

от 10 до 90 (без конденсата)

Электромагнитная совместимость

по ГОСТ Р МЭК 61326-1-2014

Знак утверждения типа

наносится на лицевую панель корпуса модулей в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.

Комплектность

представлена в таблице 4.

Таблица 4 - Комплектность модулей

Наименование и обозначение

Кол-во

Преобразователь напряжения измерительный цифро-аналоговый модульный NI PXIe-6738 / NI PXIe-6739

1 шт.

Принадлежности

по заказу

Компакт-диск с драйвером “NI-DAQmx”

1 шт.

Руководство пользователя 375140A-01

1 шт.

Методика поверки М6738МП-2017

1 шт.

Поверка

осуществляется по документу №6738МП-2017 «ГСИ. Преобразователи напряжения измерительные цифро-аналоговые модульные NI PXIe-6738, NI PXIe-6739. Методика поверки», утвержденному ЗАО «АКТИ-Мастер» 04.09.2017 г.

Основные средства поверки:

- Мультиметр цифровой модульный NI PXI-4071, рег. № 57582-14.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.

Знак поверки наносится лицевую панель корпуса модулей в виде наклейки (место нанесения показано на рисунке 1) и/или на свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы, устанавливающие требования к преобразователям напряжения измерительным цифро-аналоговым модульным NI PXIe-6738, NI PXIe-6739

ГОСТ 8.027-2001. ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы

ГОСТ Р МЭК 61326-1-2014. Оборудование электрическое для измерения, управления и лабораторного применения. Требования электромагнитной совместимости. Часть 1. Общие требования

Зарегистрировано поверок 27
Поверителей 3
Актуальность данных 06.11.2024
