| Номер в госреестре | 68974-17 |
| Наименование СИ | Усилители напряжения измерительные модульные |
| Обозначение типа СИ | PXI-3180 |
| Изготовитель | Компания "Tabor Electronics Ltd.", Израиль |
| Год регистрации | 2017 |
| Срок свидетельства | 23.10.2022 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Усилители напряжения измерительные модульные PXI-3180 (далее - усилители) предназначены для измерения мгновенных значений напряжения в электрических цепях.
Усилители выполнены по полупроводниковой схеме преобразования напряжения с использованием повышающего конвертора в цепи питания схемы.
Вход и выход сигнала напряжения осуществляется на разъемы передней панели. Питание усилителей осуществляется через контакты разъема задней панели.

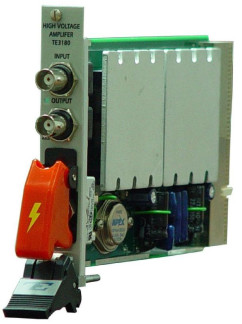

Конструкция усилителей представляет собой модуль в виде платы, который устанавливается в слот базового блока (шасси) PXI. На плате и панелях усилителя отсутствуют элементы регулировки и подстройки, доступные пользователю. Общий вид усилителей показан на рисунке 1.
отсутствует.
| Наименование характеристики | Значение |
| Диапазон частот, МГц | от 0 до 1,0 |
| Номинальное значение коэффициента усиления напряжения | 20 |
| Входное сопротивление, Ом | 50 |
| Диапазон амплитуды входного напряжения (п-п), В | от 0 до 9 |
| Диапазон амплитуды выходного напряжения (п-п), В | от 0 до 180 |
| Выходное сопротивление, Ом, не более | 0,1 |
| Максимальная сила тока в нагрузке, мА | 150 |
| Пределы допускаемой относительной погрешности коэффициента усиления, % | ±2,5 |
| Аддитивная погрешность амплитуды выходного напряжения, мВ | 25 |
| Верхняя частота полосы пропускания по уровню - 3 дБ, МГц | |
| амплитуда выходного напряжения до 20 В | 1,0 |
| амплитуда выходного напряжения до 180 В (справочное значение) | 0,3 |
| Коэффициент гармоник выходного синусоидального сигнала, % | |
| на частотах до 10 кГц | 0,25 |
| на частотах от 10 кГц и выше | 1,2 |
| Длительность фронта/среза сигнала прямоугольной формы, мкс | 1,5 |
Таблица 2 - Основные технические характеристики
| Тип входного и выходного разъема | BNC(f) | ||
| Потребляемая мощность от шасси PXI, Вт, не более | 11 | ||
| Г абаритные размеры, мм | глубина | толщина | высота 130 |
| 216 | 20 | ||
| Масса, г, не более | 500 | ||
| Рабочие условия применения | |||
| температура окружающего воздуха, °С | от 20 до 30 | ||
| относительная влажность воздуха, % | от 20 до 80 (без конденсата) | ||
| Электромагнитная совместимость | по ГОСТ Р МЭК 61326-1-2014 | ||
| Безопасность | по ГОСТ IEC 61010-1-2014 | ||
наносится на боковую панель корпуса усилителей в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.
представлена в таблице 3.
Таблица 3 - Комплектность усилителей
| Наименование и обозначение | Кол-во |
| Усилитель напряжения измерительный модульный PXI-3180 | 1 шт. |
| Руководство пользователя | 1 шт. |
| Методика поверки PXI-3180МП-2017 | 1 шт. |
осуществляется по документу РХ1-3180МП-2017 «ГСИ. Усилители напряжения измерительные модульные PXI-3180. Методика поверки», утвержденному ЗАО «АКТИ-Мастер» 08.09.2017 г. Основные средства поверки:
- Осциллограф цифровой Tektronix DP02002B, рег. № 52080-12;
- Мультиметр Agilent 3458A, рег. № 25900-03;
- Генератор сигналов сложной формы со сверхнизким уровнем искажений SRS DS360, рег. № 45344-10;
- Измеритель нелинейных искажений автоматический С6-11, рег. № 9081-83;
- Калибратор универсальный Fluke 9100 с опцией 250, рег. № 25985-09.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится боковую панель корпуса усилителей в виде наклейки (место нанесения показано на рисунке 1) и/или на свидетельство о поверке.
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к усилителям напряжения измерительным модульным PXI-3180
ГОСТ Р 8.648-2015. ГСИ. Государственная поверочная схема для средств измерений
2 9
переменного электрического напряжения до 1000 В в диапазоне частот от 1-10" до 2-10 Гц
ГОСТ Р 8.762-2011. ГСИ. Государственная поверочная схема для средств измерений коэффициента гармоник
ГОСТ Р МЭК 61326-1-2014. Оборудование электрическое для измерения, управления и лабораторного применения. Требования электромагнитной совместимости. Часть 1. Общие требования
